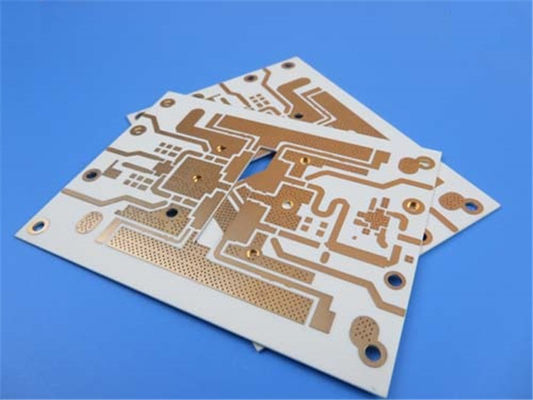

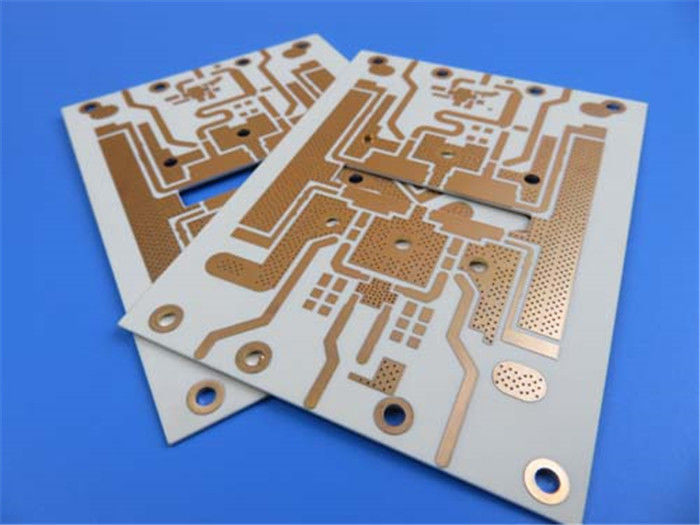

Materiale PCB a doppia faccia di precisione Rogers RO4003C

Vi presentiamo il nostro PCB appena spedito.Questo PCB di alta qualità è progettato con la tecnologia più recente e materiali di alta qualità per garantire prestazioni e durata ottimali.

Il PCB è realizzato in materiale Rogers RO4003C, noto per le sue eccellenti proprietà elettriche e meccaniche.Ha un processo senza piombo e può funzionare in un ampio intervallo di temperature da -40 ℃ a +85 ℃, rendendolo adatto a una varietà di applicazioni.

Il PCB a doppia faccia ha una base in rame di 35um e presenta un dielettrico RO4003C con uno spessore di 32mil (0,813 mm).Lo spessore del pannello finito è di 0,98 mm, con un peso di rame finito di 1 oz (1,4 mil) su tutti gli strati.Il PCB ha una finitura superficiale di nichel elettrolitico e oro per immersione (ENIG), che offre un'eccellente resistenza alla corrosione e saldabilità.

Il PCB ha una dimensione della scheda di 42 mm x 65 mm e una traccia/spazio minimo di 12/14 mil.Ha una dimensione minima del foro di 16 mil, senza vie cieche o sepolte.Lo spessore della placcatura della via è di 1 mil e la via da 0,5 mm è riempita di resina e tappata.La maschera di saldatura superiore è verde, mentre anche la maschera di saldatura inferiore è verde.Il PCB non ha serigrafia superiore o inferiore.

Il PCB ha 18 componenti, 27 pad totali e 59 vie.Dispone di 19 cuscinetti passanti, 8 cuscinetti SMT superiori e 0 cuscinetti SMT inferiori.Ha 8 reti ed è stato utilizzato un test elettrico al 100% per garantire qualità e affidabilità.

In caso di domande tecniche sul PCB, contattare Ivy all'indirizzo sales10@bichengpcb.com.Affidati alla qualità e all'affidabilità di questo PCB appena spedito per le tue esigenze di progetto elettronico.

Materiale PCB RO4003C: una guida completa per applicazioni ad alta frequenza

Se stai lavorando a un progetto elettronico ad alta frequenza, la scelta del materiale PCB può migliorare o distruggere le sue prestazioni e affidabilità.Tra i materiali più popolari per tali applicazioni c'è il materiale PCB RO4003C.In questa guida completa, approfondiremo questo materiale, esplorandone le proprietà, i vantaggi e le applicazioni.

Presentazione del materiale PCB RO4003C

Il materiale PCB RO4003C è un materiale laminato ad alte prestazioni ampiamente utilizzato nelle applicazioni ad alta frequenza.È realizzato in tessuto di vetro intrecciato impregnato con un sistema di resina termoindurente e rinforzato con stucco ceramico.Questa combinazione unica di materiali conferisce al materiale PCB RO4003C le sue eccezionali proprietà elettriche e meccaniche.

Proprietà del materiale PCB RO4003C

Il materiale PCB RO4003C vanta una costante dielettrica di 3,38 ± 0,05 (processo) e 3,55 (progettazione), rendendolo ideale per applicazioni ad alta frequenza che richiedono bassa perdita di segnale e distorsione.Ha anche un basso fattore di dissipazione (tan,δ) di 0,0027 (10 GHz/23℃) e 0,0021 (2,5 GHz/23℃), garantendo un'attenuazione minima del segnale e una bassa perdita di inserzione.

Il materiale PCB RO4003C ha un'impressionante stabilità termica, con un coefficiente termico di ε di +40 ppm/℃ (da -50℃ a 150℃).Ha anche un'elevata resistività di volume (1,7 x 1010 MΩ.cm) e resistività di superficie (4,2 x 109 MΩ), garantendo prestazioni affidabili anche in ambienti difficili.

Vantaggi del materiale PCB RO4003C

Il materiale PCB RO4003C offre numerosi vantaggi rispetto ad altri materiali PCB per applicazioni ad alta frequenza.La sua bassa costante dielettrica e il basso fattore di dissipazione assicurano una perdita e una distorsione del segnale minime, mentre la sua eccellente stabilità termica garantisce prestazioni affidabili anche in ambienti ad alta temperatura.Inoltre, il materiale PCB RO4003C è facile da lavorare, forare e placcare, rendendolo un materiale versatile per un'ampia gamma di applicazioni.

Applicazioni del materiale PCB RO4003C

Il materiale PCB RO4003C è ampiamente utilizzato in applicazioni ad alta frequenza come comunicazioni wireless, radar automobilistici, comunicazioni satellitari ed elettronica militare.Le sue eccezionali proprietà elettriche e meccaniche lo rendono perfetto per le applicazioni in cui l'integrità e l'affidabilità del segnale sono fondamentali.

Considerazioni sulla progettazione per il materiale PCB RO4003C

Quando si progetta un circuito utilizzando materiale PCB RO4003C, è fondamentale considerare le proprietà e i limiti del materiale.Ad esempio, la sua bassa costante dielettrica può richiedere larghezze di traccia più ampie e dimensioni di via maggiori rispetto ad altri materiali PCB.È inoltre essenziale garantire una messa a terra e una schermatura adeguate per ridurre al minimo le interferenze elettromagnetiche.

Fabbricazione del materiale PCB RO4003C

Il materiale PCB RO4003C può essere fabbricato utilizzando processi di produzione PCB standard come foratura, instradamento e placcatura.Tuttavia, il suo alto contenuto di ceramica richiede un'attenzione particolare durante la lavorazione per evitare delaminazioni o screpolature.

Test e controllo di qualità del materiale PCB RO4003C

Per garantire la qualità e l'affidabilità del materiale PCB RO4003C, sono necessari test rigorosi e procedure di controllo qualità.Questi possono includere test elettrici, test termici e test meccanici per garantire che il materiale soddisfi le sue specifiche e funzioni come previsto.

Confronto con altri materiali PCB

Rispetto ad altri materiali PCB come FR-4 o poliimmide, il materiale PCB RO4003C offre prestazioni elettriche superiori alle alte frequenze.Tuttavia, potrebbe avere un costo più elevato e una disponibilità più limitata rispetto ad altri materiali.

Sviluppi futuri nel materiale PCB RO4003C

Poiché le applicazioni ad alta frequenza continuano a evolversi e diventano più esigenti, è in corso lo sviluppo di materiali PCB nuovi e migliorati.Un'area di interesse per il materiale PCB RO4003C è lo sviluppo di versioni più sottili e flessibili in grado di soddisfare le esigenze dei dispositivi elettronici di nuova generazione.

In conclusione, il materiale PCB RO4003C è un materiale ad alte prestazioni che offre eccezionali proprietà elettriche e meccaniche per applicazioni ad alta frequenza.La sua bassa costante dielettrica, il basso fattore di dissipazione e l'eccellente stabilità termica lo rendono la scelta migliore per le applicazioni in cui l'integrità e l'affidabilità del segnale sono fondamentali.Quando si progettano circuiti utilizzando il materiale PCB RO4003C, è fondamentale considerare le sue proprietà e limitazioni uniche e garantire test rigorosi e controllo di qualità per garantirne le prestazioni e l'affidabilità.
