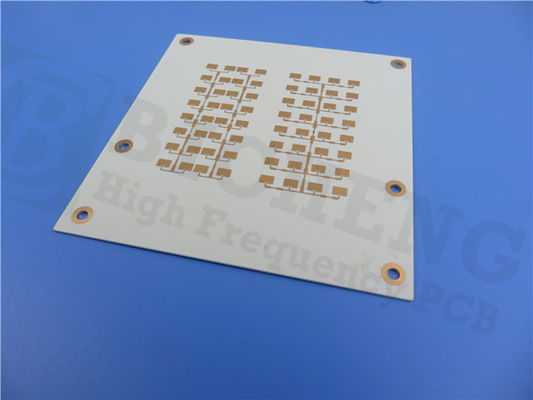

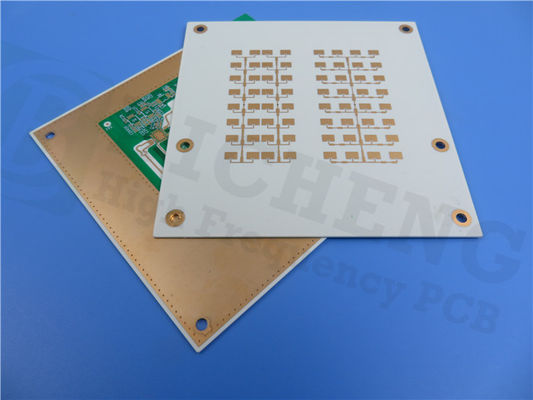

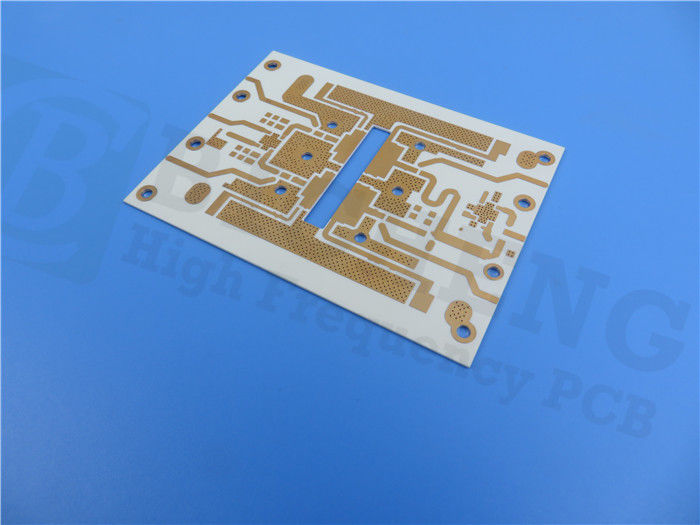

Bordo del PWB del nero opaco rf di RO4350B ad alta frequenza Eco amichevole

Oggi siamo felici di condividere il nostro PCB appena spedito.Il PCB appena spedito è una scheda ad alte prestazioni che è stata fornita per soddisfare le esigenze delle applicazioni ad alta frequenza.La scheda presenta laminati ceramici di idrocarburi Rogers RO4350B, noti per la loro bassa costante dielettrica e perdita, che li rende ideali per i circuiti ad alta frequenza.Inoltre, questo materiale ha un processo senza piombo e può funzionare in un ampio intervallo di temperature da -40 ℃ a +85 ℃, rendendolo un'opzione ecologica per varie applicazioni.

La configurazione stackup per questo PCB è costituita da strati base di rame con uno spessore di 17um e uno strato dielettrico di RO4350B con uno spessore di 30mil.Gli strati di rame di base sono inseriti tra gli strati dielettrici, ottenendo uno spessore del pannello finito di 0,8 mm e un peso Cu finito di 1 oz (1,4 mil) per tutti gli strati.Lo spessore della placcatura via è di 1 mil e la finitura superficiale è ENEPIG.Sono necessari fori svasati e per questo PCB è necessaria anche la placcatura dei bordi.

Le dimensioni del PCB sono 52 mm x 38 mm con una tolleranza di +/- 0,15 mm.La traccia/spazio minimo è di 8/6 mil e la dimensione minima del foro è di 0,5 mm.Il PCB ha un totale di 53 pad, con 17 pad passanti e 35 pad SMT superiori.Non ci sono cuscinetti SMT inferiori in questo design.La via di rame viene incollata riempita e ricoperta con uno spessore di 0,5 mm.Non c'è serigrafia superiore o inferiore, ma la maschera di saldatura superiore e inferiore sono in nero opaco.

L'adattamento dell'impedenza non è richiesto per questo PCB, con una tolleranza di +/- 10%.Il PCB è stato sottoposto a test elettrici al 100% per garantirne la qualità e l'affidabilità.

Nel complesso, la scelta dei materiali, la configurazione dello stack e i dettagli costruttivi per questo PCB sono stati attentamente selezionati per garantire prestazioni e funzionalità ottimali.L'uso dei laminati ceramici di idrocarburi Rogers RO4350B garantisce basse perdite e alta precisione, rendendolo ideale per applicazioni ad alta frequenza che richiedono elevata affidabilità e coerenza.Gli strati di base in rame forniscono un'eccellente conduttività termica ed elettrica, mentre lo strato dielettrico garantisce una qualità del segnale costante e previene la diafonia.

Il PCB è adatto per un'ampia gamma di applicazioni, tra cui comunicazioni wireless, circuiti digitali ad alta velocità e circuiti RF/microonde.Il suo design ecologico e senza piombo lo rende una scelta popolare per le aziende che cercano di ridurre il proprio impatto ambientale.L'uso di fori svasati e placcatura dei bordi garantisce una connessione sicura e affidabile tra i componenti e il PCB.

In sintesi, questo PCB appena spedito è una scheda ad alte prestazioni che è stata realizzata con cura per soddisfare le esigenze delle applicazioni ad alta frequenza.L'uso di laminati ceramici di idrocarburi Rogers RO4350B, strati di rame di base e strato dielettrico garantisce basse perdite e alta precisione, rendendolo ideale per applicazioni che richiedono elevata affidabilità e coerenza.Il design del PCB è adatto a un'ampia gamma di applicazioni ed è ecologico, il che lo rende una scelta popolare per le aziende che cercano di ridurre il proprio impatto ambientale.
