Dettagli:
|
| Evidenziare: | Scheda PCB idrocarburi RF,scheda PCB RF da 20 mil,scheda PCB rigida a 2 strati |
||
|---|---|---|---|

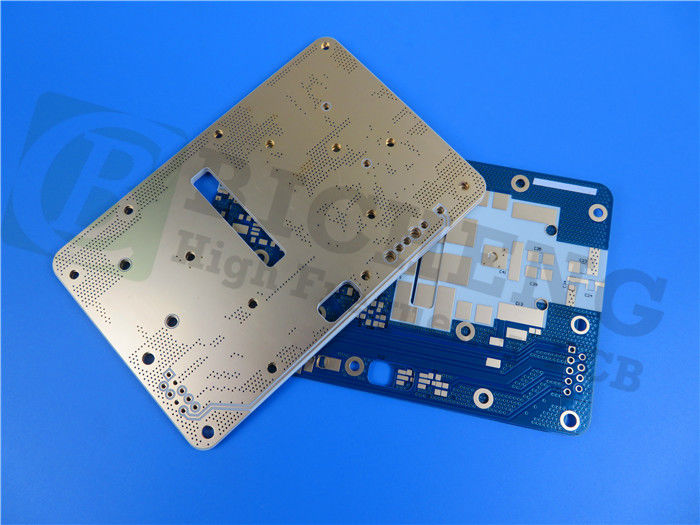

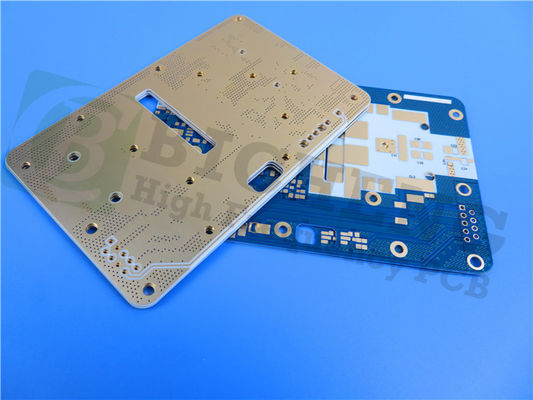

Ora stiamo introducendo il nostro nuovo PCB rigido a 2 strati, che fornisce un funzionamento affidabile ed efficiente per un'ampia gamma di applicazioni.Il materiale PCB è realizzato utilizzando idrocarburi RO4360G2/ceramica/vetro intrecciato e un processo senza piombo per una produzione rispettosa dell'ambiente.Il PCB è in grado di funzionare in un intervallo di temperatura compreso tra -40 ℃ e +85 ℃.
Le dimensioni della scheda misurano 43 mm x 86 mm con una tolleranza di +/- 0,15 mm e vengono utilizzate una traccia/spazio minimo di 7/9 mil e una dimensione minima del foro di 0,3 mm.Nella costruzione di questo PCB non vengono utilizzate vie cieche o sepolte, con uno spessore del pannello finito di 0,6 mm e un peso Cu finito di 1 oz (1,4 mil) tutti gli strati.Lo spessore della placcatura via è di 1 mil e la finitura superficiale è Immersion Silver.Non è presente alcuna serigrafia sui pad di saldatura e viene utilizzato il test elettrico al 100% per garantire l'affidabilità.
Le statistiche PCB indicano 35 componenti con un totale di 90 piazzole, 26 piazzole passanti e 64 piazzole SMT superiori, senza piazzole SMT inferiori.Ci sono 46 vie e 12 reti.Il tipo di grafica fornita è Gerber RS-274-X.
RO4360G2 - Il materiale PCB definitivo per applicazioni ad alta frequenza
La selezione del giusto materiale PCB è un aspetto critico nella progettazione di applicazioni ad alta frequenza, dove le prestazioni sono fondamentali.Un materiale che ha guadagnato una crescente popolarità nel PCB ad alta frequenza è RO4360G2.Questo materiale a base di idrocarburi/ceramica/vetro intrecciato vanta eccellenti proprietà dielettriche e prestazioni superiori, che lo rendono la scelta ideale per applicazioni ad alta frequenza.
| Materiale PCB: | Materiali termoindurenti caricati con idrocarburi ceramici |
| Designazione: | RO4360G2 |
| Costante dielettrica: | 6,15±0,15 |
| Numero di strati: | PCB doppio strato, multistrato, ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, OSP ecc.. |
Proprietà e caratteristiche del materiale RO4360G2:
Il materiale RO4360G2 presenta una costante dielettrica di 6,15±0,15 e un basso fattore di dissipazione di 0,0038, che lo rende una scelta ottimale per le applicazioni ad alta frequenza.Questo materiale presenta anche una buona conduttività termica, resistenza elettrica e proprietà meccaniche, che gli consentono di resistere a temperature elevate e ambienti difficili.
Vantaggi del materiale RO4360G2 nelle applicazioni ad alta frequenza:
Il materiale RO4360G2 offre numerosi vantaggi per i progetti PCB ad alta frequenza, tra cui una migliore integrità del segnale, una perdita ridotta e prestazioni migliorate.Questo materiale offre anche una maggiore flessibilità di progettazione e può essere utilizzato per un'ampia gamma di applicazioni, come aerospaziale,telecomunicazioni e dispositivi medici.
Applicazioni del materiale PCB RO4360G2:
Il materiale RO4360G2 è adatto a varie applicazioni ad alta frequenza, inclusi componenti RF/microonde, antenne e filtri.Questo materiale è anche ampiamente utilizzato nell'industria aerospaziale per sistemi radar e apparecchiature di comunicazione.
Conclusione:
Il materiale PCB RO4360G2 è la scelta definitiva per le applicazioni ad alta frequenza, offrendo prestazioni e affidabilità superiori.Selezionando il materiale RO4360G2, i progettisti possono ottenere un'integrità del segnale ottimale, perdite ridotte e prestazioni migliorate nel loro PCB ad alta frequenza.
