Quando si creano schede di circuito stampato (PCB), è necessario considerare diversi fattori, come la scelta dei materiali, i dettagli di costruzione e la configurazione degli impianti.Forniremo una panoramica completa di questi elementi per un PCB specifico.
Il materiale PCB utilizzato è il laminato ceramico a idrocarburi Rogers RO4350B, noto per le sue elevate prestazioni di frequenza, le sue basse perdite e la sua composizione priva di piombo.rendendolo più rispettoso dell'ambienteIl materiale ha una costante dielettrica di 3,48 e un fattore di dissipazione di 0,0037 a 10 GHz.
La configurazione dell'accoppiamento per questo PCB comprende due strati di rame di base, ciascuno con uno spessore di 17um.RO4350B, con uno spessore di 60 mil. Gli strati di rame di base sono inseriti tra gli strati dielettrici, ottenendo una scheda finita di spessore di 1,6 mm e un peso di Cu finito di 1 oz (1.4 ml) per tutti gli strati. Lo spessore della placcatura via è di 1 mil, e la finitura superficiale è ENIG. Il PCB non ha alcuna silkscreen superiore o inferiore e nessuna silkscreen sui pad di saldatura.
RO4350B Valore tipico | |||||
Immobili | RO4350B | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.66 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Resistenza alla trazione | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Forza flessibile | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.5 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ASTM D 3850 | ||
Conduttività termica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
Densità | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 0.88 5,0 |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | (3)V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |

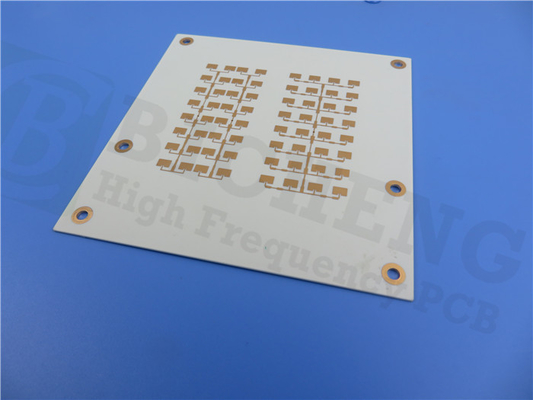

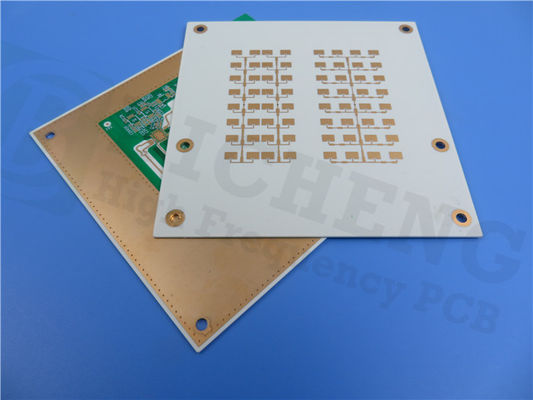

Per quanto riguarda i dettagli di costruzione, le dimensioni del PCB sono di 76,00 mm x 76,00 mm, con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è di 6/6 mil, e la dimensione minima del foro è di 0,45 mm.Non sono inclusi in questo disegno i filtri ciechi o sepoltiIl PCB contiene 50 componenti, 73 pad, 26 pad attraverso il buco, 47 pad SMT superiori e 0 pad SMT inferiori, con 71 vie e 9 reti. Il PCB ha subito il 100% di test elettrici per garantire la sua qualità.
Questo PCB non include la corrispondenza di impedenza, con una tolleranza di +/- 10%.
Per qualsiasi richiesta tecnica o ulteriori informazioni, non esitate a contattare Ivy all'indirizzo sales10@bichengpcb.com.
Una guida completa sul materiale PCB, l'accumulo e i dettagli di costruzione
Proprietà del PCB RO4350B
Costante dielettrica: una delle caratteristiche chiave di RO4350B è la sua costante dielettrica, che è 3,48±0,05 per il processo e 3,66 per la progettazione.Questo lo rende ideale per applicazioni ad alta frequenza che richiedono una bassa perdita di segnale.
Fattore di dissipazione: RO4350B ha un basso fattore di dissipazione (tan δ) di 0,0037 a 10 GHz/23°C e 0,0031 a 2,5 GHz/23°C,rendendolo un'ottima scelta per applicazioni ad alta frequenza che richiedono una bassa perdita di segnale.
Coefficiente termico di ε: RO4350B ha un coefficiente termico di ε di +50 ppm/°C, che lo rende più stabile e affidabile su un'ampia gamma di temperature.
Resistività del volume e della superficie: la resistività del volume di RO4350B è di 1,2 x 10^10 MΩ.cm (COND A), e la resistività della superficie è di 5,7 x 10^9 MΩ (COND A).Questi valori sono importanti per le applicazioni ad alta frequenza che richiedono ottime proprietà di isolamento elettrico.
Resistenza elettrica: RO4350B ha un'eccellente resistenza elettrica di 31,2 Kv/mm (780 v/mil) a 0,51 mm (0,020"), rendendola ideale per applicazioni ad alta frequenza che richiedono isolamento ad alta tensione.
Resistenza alla trazione e alla flessione: RO4350B ha un modulo di trazione elevato di 16.767 MPa nella direzione X e 14.153 MPa nella direzione Y, nonché una resistenza alla trazione di 203 MPa (29.5 ksi) nella direzione X e 130 MPa (18La resistenza alla flessione è anche elevata a 255 MPa (37 kpsi), rendendolo un materiale resistente e affidabile per applicazioni ad alta frequenza.
Coefficiente di espansione termica: RO4350B ha un basso coefficiente di espansione termica nelle direzioni X e Y,che è importante per applicazioni ad alta frequenza che richiedono prestazioni stabili e affidabili su un ampio range di temperature.
Tg e Td: RO4350B ha un'alta temperatura di transizione del vetro (Tg) di > 280°C TMA (A) e una temperatura di decomposizione (Td) di 390°C TGA. Questo lo rende ideale per applicazioni ad alta temperatura.
Conduttività termica: RO4350B ha una elevata conduttività termica di 0,69 W/M/oK a 80°C, rendendola un'ottima scelta per applicazioni ad alta frequenza che richiedono una dissipazione del calore efficiente.
Assorbimento dell'umidità: RO4350B ha un basso tasso di assorbimento dell'umidità dello 0,06% dopo 48 ore di immersione in acqua a 50°C,che è importante per applicazioni ad alta frequenza che richiedono prestazioni affidabili in ambienti umidi.
Densità: RO4350B ha una densità di 1,86 gm/cm3 a 23°C, che è importante per applicazioni ad alta frequenza che richiedono materiali leggeri.
Robustezza del guscio: RO4350B ha una resistenza al guscio elevata di 0,88 N/mm (5,0 pli),che lo rende una scelta ideale per applicazioni ad alta frequenza che richiedono una forte adesione tra il rame e il substrato.
Fammabilità: RO4350B è classificato (3)V-0 per la sua infiammabilità, rendendolo un materiale sicuro per applicazioni ad alta frequenza.
Compatibile con processi privi di piombo: RO4350B è compatibile con processi privi di piombo, rendendolo una scelta ecologica per PCB ad alta frequenza.
In conclusione, RO4350B è un materiale ad alte prestazioni ideale per PCB ad alta frequenza, con basse perdite di segnale, basso fattore di dissipazione, eccellenti proprietà di isolamento elettrico,isolamento ad alta tensioneSe state cercando un materiale affidabile e durevole per il vostro prossimo PCB ad alta frequenza,Considerare il punto RO4350B..
