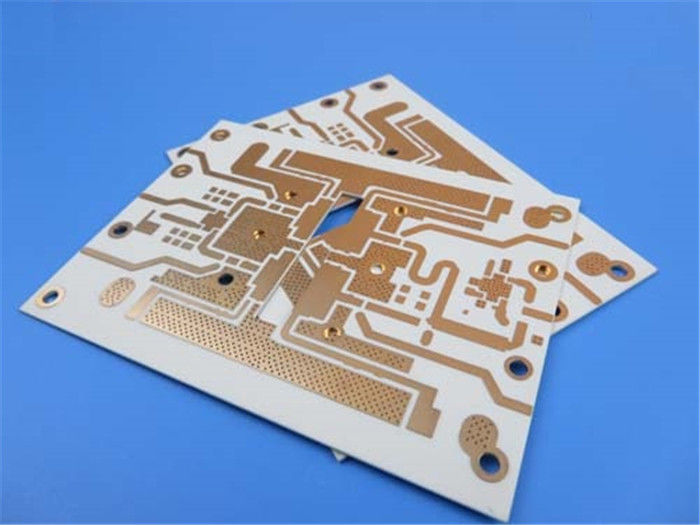

PWB di Rogers 32mil RO4003C ENIG via riempito da resina e ricoperto

Siamo entusiasti di presentare la nostra ultima spedizione, un eccezionale circuito stampato (PCB) fornito meticolosamente per soddisfare le esigenze delle moderne applicazioni elettroniche.Realizzati con precisione e affidabilità in menteQuesto PCB offre prestazioni eccezionali e qualità di prim'ordine.

Materiale PCB e impilazione:
Questo PCB è costruito con laminati ceramici di idrocarburi RO4003C, rinomati per le loro proprietà elettriche e la loro stabilità.allineamento con norme e regolamenti ambientaliIl PCB è progettato per funzionare perfettamente in un intervallo di temperatura compreso tra -40°C e +85°C, rendendolo adatto a una vasta gamma di condizioni ambientali.

Dettagli di costruzione:
Il PCB presenta un design rigido a due strati con uno spessore di rame finito di 35um, che garantisce un'eccellente conducibilità elettrica.garantire un isolamento affidabile e un'integrità del segnale eccezionaleIl secondo strato vanta inoltre uno spessore di rame finito di 35um per mantenere prestazioni costanti.

Le dimensioni del PCB misurano 139 mm x 100 mm (6PCS) e assicuriamo un'elevata precisione con un livello di precisione di +/- 0,15 mm.Puoi ottenere circuiti complessi e precisi con un minimo di traccia/spazio di 4/4 milsLa dimensione minima del foro di 0,5 mm consente la compatibilità con una vasta gamma di componenti.

Per garantire la durata e la stabilità, il suo spessore della scheda finita è di 0,9 mm. Il PCB presenta un peso di rame di 1 oz (1,4 mil) su tutti gli strati per ottimizzare la conducibilità.Per connessioni elettriche affidabiliLa superficie è rifinita in oro immersivo in nichel senza elettro (ENIG), che offre eccezionale solderabilità e resistenza alla corrosione.

I PCB non richiedono serigrafia superiore e inferiore e maschera di saldatura, con un aspetto pulito e minimalista.Garantire funzionalità e affidabilitàInoltre, i vias da 0,5 mm sono riempiti di resina e coperti secondo gli standard IPC-4761 Tipo VII per migliorare l'integrità strutturale.

Statistiche sui PCB:
Il PCB può ospitare 97 componenti e fornisce un totale di 130 pad per il fissaggio sicuro dei componenti.La configurazione non include le pastiglie SMT di fondoCon 151 vie, si ottengono connessioni elettriche senza soluzione di continuità, supportando 17 reti uniche per un'efficiente routing del segnale.

Formato dell'opera d'arte e standard accettato:
Accettiamo il formato Gerber RS-274-X, garantendo la compatibilità con il software di progettazione PCB standard del settore.garantire una produzione di alta qualità e affidabilità.

Area di servizio:
I nostri servizi sono disponibili in tutto il mondo, consentendo ai clienti di qualsiasi angolo del globo di accedere ai nostri prodotti e supporto eccezionali.

Informazioni di contatto:
Per richieste tecniche o ulteriori dettagli, contattate Ivy all'indirizzo sales10@bichengpcb.com.Siamo dedicati a fornire un servizio clienti eccezionale e supporto tecnico su misura per le vostre esigenze specifiche.

La rivoluzione dei PCB ad alte prestazioni con i laminati ceramici ad idrocarburi RO4003C

Introduzione:
Nel panorama delle applicazioni elettroniche in rapida evoluzione, la domanda di circuiti stampati (PCB) ad alte prestazioni continua a salire.I laminati ceramici a idrocarburi RO4003C sono emersi come un materiale PCB rivoluzionarioIn questo articolo approfondiremo le caratteristiche, i benefici e le applicazioni di RO4003C,che ha il potenziale di rivoluzionare il mondo dei PCB.

Vantaggi e caratteristiche di RO4003C per PCB ad alte prestazioni:
I laminati ceramici a idrocarburi RO4003C offrono una serie di vantaggi che li rendono una scelta ideale per PCB ad alte prestazioni.05, RO4003C garantisce proprietà elettriche affidabili e integrità del segnale.5 GHz/23°C migliora ulteriormente le sue prestazioni nelle applicazioni ad alta frequenza.

Considerazioni termiche: coefficiente di espansione termica e stabilità dimensionale:
RO4003C presenta un'eccellente stabilità termica con un coefficiente termico ε di +40 ppm/°C nell'intervallo -50°C a 150°C.Ciò garantisce che il PCB mantenga la sua integrità strutturale e le sue proprietà elettriche in un ampio intervallo di temperaturaInoltre, la sua stabilità dimensionale inferiore a 0,3 mm/m (mil/inch) dopo incisione a + E2/150°C garantisce prestazioni affidabili anche in ambienti termici difficili.

Proprietà elettriche di RO4003C: Costante dielettrica e fattore di dissipazione:
La costante dielettrica (ε) di RO4003C, misurata utilizzando l'IPC-TM-650 2.5.5.5 Processo Stripline serrato, è 3,38±0.05Questa bassa costante dielettrica garantisce una minima perdita di segnale e un eccellente controllo dell'impedenza, rendendo RO4003C adatto per applicazioni digitali e RF ad alta velocità.δ) di RO4003C, misurata a 10 GHz/23°C e 2,5 GHz/23°C, è 0,0027 e 0,0021Questi valori bassi indicano una bassa attenuazione del segnale e una trasmissione di potenza efficiente.

Garantire l'integrità del segnale: resistenza elettrica e resistività superficiale di RO4003C:
RO4003C vanta una resistenza elettrica impressionante, con un valore di 31,2 (780) Kv/mm (v/mil) a uno spessore di 0,51 mm (0,020").Questa elevata resistenza elettrica consente a RO4003C di resistere ad alte tensioni e prevenire guasti elettriciInoltre, la resistività superficiale di RO4003C è di 4,2 x 10^9 MΩ, garantendo un isolamento efficace e riducendo al minimo le correnti di perdita.

Resistenza meccanica: modulo di trazione e analisi della resistenza di RO4003C:

RO4003C presenta una notevole resistenza meccanica, con un modulo di trazione di 19.650 MPa (2.850 ksi) nella direzione X e 19.450 MPa (2.821 ksi) nella direzione Y. La sua resistenza alla trazione è di 139 MPa (20.2 ksi) nella direzione X e 100 MPa (14,5 ksi) nella direzione Y.Queste proprietà rendono il RO4003C altamente resistente alla deformazione e garantiscono l'integrità strutturale dei PCB anche in condizioni difficili.

Applicazioni di RO4003C in varie industrie:
La versatilità di RO4003C apre una vasta gamma di applicazioni in vari settori.rendono un'ottima scelta per le telecomunicazioniRO4003C può essere utilizzato in PCB ad alta frequenza, circuiti a microonde, amplificatori di potenza, antenne e sistemi radar, tra gli altri.

Sostenibilità e compatibilità senza piombo di RO4003C:
Mentre l'industria si muove verso pratiche più sostenibili, RO4003C si distingue come una scelta rispettosa dell'ambiente.garantire il rispetto delle normative e ridurre l'impatto ambientale della produzione di PCBScegliendo RO4003C, le aziende possono contribuire a un futuro più verde e soddisfare le richieste dei clienti eco-consapevoli.

Performance ad alta frequenza: RO4003C per applicazioni a gamma GHz:
Le eccezionali proprietà elettriche di RO4003C e la bassa tangente di perdita lo rendono particolarmente adatto per applicazioni ad alta frequenza nella gamma GHz.55 (misurato utilizzando il metodo della lunghezza di fase differenziale), RO4003C fornisce un controllo preciso dell'impedenza e riduce al minimo le distorsioni del segnale.Esso consente la progettazione e la fabbricazione di circuiti RF e microonde ad alte prestazioni che operano nella gamma di frequenze GHz.

Gestione termica con RO4003C: Conduttività termica ed efficienza di raffreddamento:
La gestione termica efficiente è fondamentale per i dispositivi elettronici, in particolare quelli che operano a livelli di potenza elevati.Questa elevata conduttività termica facilita una efficace dissipazione del calore, riducendo il rischio di surriscaldamento dei componenti e garantendo prestazioni affidabili.e altre applicazioni sensibili al calore.

Conclusione:
I laminati in ceramica ad idrocarburi RO4003C offrono una miriade di caratteristiche e vantaggi che li rendono una scelta ideale per PCB ad alte prestazioni.eccellente stabilità termica, e una resistenza meccanica impressionante, RO4003C consente la progettazione e la produzione di sistemi elettronici affidabili ed efficienti.La sua compatibilità con i processi privi di piombo e gli aspetti di sostenibilità aumentano ulteriormente il suo fascinoChe si tratti di telecomunicazioni, aerospaziale, automobilistica o di altre industrie,RO4003C consente agli ingegneri e ai progettisti di spingere i confini dell'innovazione e raggiungere prestazioni senza precedenti nelle loro applicazioni PCB.
