Evidenziare: | Fabbricazione a partire da materiali di base,32 ml PCB rigidi,ENEPIG PCB rigidi |
---|

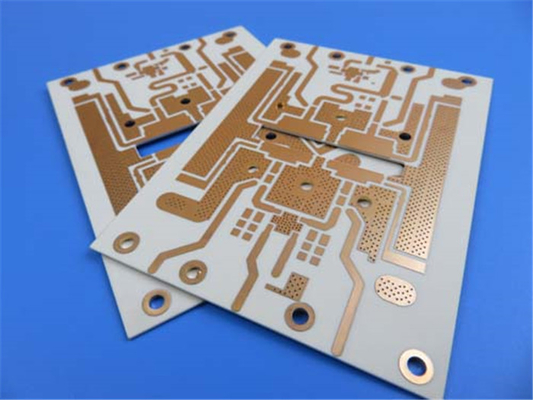

Oggi, discuteremo della costruzione di un PCB rigido a 2 strati utilizzando laminati ceramici di idrocarburi RO4003C.
Il materiale PCB utilizzato in questo progetto è il laminato ceramico a idrocarburi RO4003C, noto per le sue prestazioni ad alta frequenza e per le sue basse perdite dielettriche.L'impiego di questo materiale nel PCB garantisce una qualità del segnale ottimale e riduce il rumore e la crosstalk tra i componentiInoltre, il processo senza piombo utilizzato nella produzione lo rende ecologico e può funzionare in un ampio intervallo di temperatura da -40°C a +85°C.
La configurazione dell'accoppiamento del PCB è una tavola rigida a due strati con un peso di rame finito di 35um su entrambi i lati.e lo stackup è stato ottimizzato per prestazioni ad alta frequenzaL'uso di laminati ceramici di idrocarburi RO4003C come materiale dielettrico garantisce che il PCB abbia una bassa perdita dielettrica, rendendolo adatto alle applicazioni ad alta frequenza.
I dettagli di costruzione del PCB sono stati accuratamente selezionati per garantire prestazioni e affidabilità ottimali.La traccia minima/spazio è 5/6 milsLa spessore del pannello finito è di 0,9 mm e il peso di Cu finito è di 1 oz (1,4 mil) per tutti gli strati.Lo spessore del rivestimento via è di 1 milLa superficie è di nickel elettroless, palladio elettroless e oro immersivo (ENEPIG).Non c' e'la seta sui pad di saldatura, ed è stato effettuato un test elettrico al 100%.
Il PCB ha un totale di 95 componenti e 112 pad, con 37 pad attraverso il buco e 75 pad SMT superiori.Il tipo di disegno fornito per questo PCB è PCBDOC.
In conclusione, la costruzione di un PCB rigido a due strati utilizzando laminati ceramici di idrocarburi RO4003C è una soluzione affidabile ed efficiente per l'elettronica moderna.L'utilizzo di laminati ceramici a idrocarburi RO4003C garantisce una qualità del segnale ottimale e riduce il rumore e la crosstalk tra i componentiLa sua configurazione e i dettagli di costruzione sono accuratamente selezionati per garantire prestazioni e affidabilità ottimali.Il PCB è stato sottoposto a test elettrici al 100% per garantire la sua qualità e affidabilità. Il PCB è ideale per applicazioni ad alta frequenza e può funzionare in un ampio intervallo di temperatura da -40°C a +85°C. Per qualsiasi domanda tecnica, potete contattarci all'indirizzo sales10@bichengpcb.com.
Immobili | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.55 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Resistenza alla trazione | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Forza flessibile | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.3 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Conduttività termica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
Densità | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | N/A | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
RO4003C Laminazioni ceramiche di idrocarburi per PCB ad alte prestazioni
RO4003C è un laminato ceramico ad idrocarburi di alta qualità comunemente utilizzato nella fabbricazione di circuiti stampati ad alta frequenza (PCB).rendendolo adatto ad applicazioni che richiedono prestazioni stabili e affidabili in ambienti difficiliQuesto articolo approfondirà le principali caratteristiche e vantaggi di RO4003C, nonché le sue proprietà tipiche.
Costante dielettrica e fattore di dissipazione:
RO4003C presenta una costante dielettrica bassa e stabile di 3,38 ± 0,05 (direzione di processo) a 10 GHz e 23 °C. Questa proprietà garantisce una costante integrità del segnale e un controllo dell'impedenza,rendendolo ideale per applicazioni ad alta frequenzaAnche il fattore di dissipazione (tan δ) di RO4003C è impressionantemente basso, misurando 0,0027 a 10 GHz e 23°C, il che contribuisce a una bassa perdita di segnale e a una dispersione minima.
Stabilità termica e resistenza meccanica:
con un coefficiente termico di ε di +40 ppm/°C e una Tg (temperatura di transizione vetrosa) superiore a 280°C,RO4003C offre un'eccellente stabilità dimensionale e può resistere a processi di produzione ad alta temperatura. mantiene la sua resistenza meccanica e le sue proprietà elettriche in un'ampia gamma di temperature, da -40°C a +85°C, garantendo un funzionamento affidabile in vari ambienti.Il modulo di trazione e la resistenza del laminato garantiscono l'integrità strutturale del PCB, con valori di circa 19.650 MPa e 139 MPa, rispettivamente.
Proprietà elettriche e di superficie:
RO4003C possiede una elevata resistenza elettrica, misurando 31,2 kV/mm (780 V/mil) a uno spessore di 0,51 mm (0,020").La resistività per volume di 1.7 x 10^10 xn--M-jlb.cm e una resistività superficiale di 4,2 x 10^9 MΩ rendono il RO4003C altamente adatto alle applicazioni digitali ad alta frequenza e ad alta velocità.
Gestione termica:
Per dissipare efficacemente il calore, RO4003C offre una conduttività termica di 0,71 W/M/oK a 80°C. Questa proprietà aiuta a mantenere temperature di funzionamento più basse nei PCB,ridurre il rischio di stress termico e migliorare l'affidabilità complessiva del sistema.
Compatibilità dei processi senza piombo:
RO4003C è pienamente compatibile con i processi di assemblaggio dei PCB privi di piombo, rendendolo conforme alle normative ambientali e agli standard del settore.Questa compatibilità garantisce che i prodotti elettronici fabbricati utilizzando RO4003C soddisfino gli ultimi requisiti e restrizioni relativi alle sostanze pericolose.
Dettagli di costruzione:
L'accoppiamento specificato per il PCB rigido a due strati utilizzando RO4003C comprende 35 μm di rame finito su entrambi i lati con uno strato dielettrico RO4003C da 32 mil. Lo spessore della scheda finita è di 0,9 mm,e il peso del rame finito è di 1 oz (1Le dimensioni del PCB sono di 40 mm x 26 mm, con una tolleranza di +/- 0,15 mm. La larghezza minima delle tracce e la spaziatura sono di 5/6 mil, e la dimensione minima del foro è di 0,3 mm.La scheda non ha vie cieche o sepolte.
Rifinitura e mascheratura della superficie:
La finitura superficiale scelta per questo PCB è elettroless nickel elettroless palladio e oro immersione (ENEPIG).assicurare un'affidabilità dei giunti di saldatura. Il PCB non ha su o sotto la maschera di seta o maschera di saldatura, e non c'è la maschera di seta sui pad di saldatura.
Assicurazione della qualità:
Per garantire l'affidabilità e la funzionalità del PCB, viene effettuata una prova elettrica al 100%, verificando la connettività e il corretto funzionamento del circuito.Questa procedura di prova completa aiuta a individuare eventuali difetti di fabbricazione e garantisce che il prodotto finale soddisfi le specifiche desiderate.
Conclusione:
I laminati ceramici a idrocarburi RO4003C, con le loro eccezionali proprietà elettriche, termiche e meccaniche, sono una scelta eccellente per applicazioni PCB ad alta frequenza e alte prestazioni.La loro bassa costante dielettrica, l'integrità del segnale stabile e la compatibilità con processi privi di piombo li rendono adatti a una vasta gamma di settori.RO4003C consente lo sviluppo di prodotti elettronici affidabili ed efficienti.
Per ulteriori richieste tecniche o per esplorare l'utilizzo di RO4003C nel vostro progetto specifico di PCB, contattate Ivy all'indirizzo sales10@bichengpcb.com.
