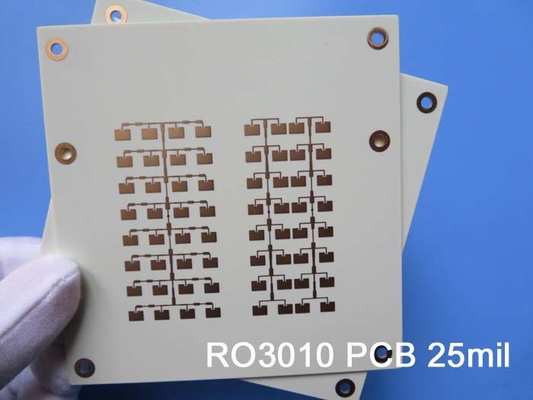

HASL 2-layer Rogers RO3010 PCB PTFE ceramico riempito 35uM rame

E' un piacere presentarvi il nostro nuovo PCB PTFE in ceramica Rogers RO3010 a due strati, progettato con precisione e costruito per soddisfare i più elevati standard del settore.Questo PCB è destinato ad elevare i vostri progetti elettroniciEsaminiamo i dettagli di questo prodotto all'avanguardia.

Proprietà del materiale ineguagliabili:
Il PCB è costruito utilizzando compositi PTFE Rogers RO3010 ricoperti di ceramica, noti per le loro prestazioni superiori.garantisce un'eccellente integrità del segnale e una perdita minima del segnaleIl basso fattore di dissipazione di 0,0022 a 10 GHz e 23°C garantisce una trasmissione energetica efficiente.con una temperatura di decomposizione (Td) superiore a 500°C, permettendogli di resistere a temperature estreme.

Stackup a due strati:
Il nostro PCB presenta una configurazione rigida a 2 strati, che offre flessibilità e facilità d'uso.635 mmLo strato di rame 2 ha anche uno spessore di 35 μm, garantendo una conduttività elettrica affidabile.

Dettagli della costruzione:
Le dimensioni delle tavole misurano 98,38 mm x 70 mm per entrambi i tipi, con una tolleranza rigorosa di +/- 0,15 mm, garantendo un montaggio preciso.consentendo complessi layout di circuitiLa dimensione minima del foro di 0,4 mm consente una facile integrazione dei componenti. Lo spessore della scheda finita è di 0,7 mm, fornendo un profilo sottile e leggero.4 ml) di peso in rame dello strato esterno e spessore di 20 μm attraverso il rivestimento, il PCB garantisce una conducibilità elettrica e una durata ottimali.

Statistiche complete:
Il PCB vanta statistiche impressionanti, tra cui 51 componenti e un totale di 67 pad.la scheda consente un'efficiente routing e connettività del segnaleIl circuito integrato è composto da 6 reti, che garantiscono un'integrazione senza soluzione di continuità con gli altri elementi del circuito.

Norme industriali e disponibilità globale:
Il nostro PCB aderisce agli standard IPC-Class-2, garantendo una produzione di alta qualità e la conformità ai benchmark del settore.garantire la compatibilità e la facilità d'usoGrazie alla disponibilità mondiale, i clienti di tutte le regioni possono beneficiare di questo prodotto eccezionale.

Contattateci per assistenza tecnica:
Per qualsiasi richiesta tecnica o ulteriore informazione, il nostro team dedicato, guidato da Ivy, è pronto a fornire un supporto completo.E saremo lieti di aiutarvi..

In conclusione, il nostro nuovo PCB PTFE in ceramica a due strati Rogers RO3010 è la soluzione perfetta per i vostri progetti elettronici.dettagli di costruzione precisiConfida in questo PCB avanzato per dare vita ai tuoi progetti elettronici.

Introduzione di RO3010: il materiale PCB PTFE ricoperto di ceramica all'avanguardia

Quando si tratta di materiali PCB ad alte prestazioni, i compositi PTFE RO3010 di Rogers Corporation sono un vero e proprio punto di svolta.RO3010 offre proprietà elettriche e meccaniche eccezionaliPer comprendere le sue caratteristiche e i suoi vantaggi, approfondiremo la scheda di dati di RO3010.

Performance dielettrica senza pari:

RO3010 vanta un'impressionante costante dielettrica (ε) di 10,2 ± 0,05 a 10 GHz e 23 °C, secondo l'IPC-TM-650 2.5.5.5 Metodo di prova a striscia di chiusura, che garantisce un'eccellente integrità del segnale e una minima perdita di segnale, consentendo una trasmissione di energia efficiente e prestazioni affidabili.La costante dielettrica di progetto (ε) di 11.2 da 8 GHz a 40 GHz, determinato utilizzando il metodo della lunghezza di fase differenziale, mostra ulteriormente l'idoneità del materiale per applicazioni ad alta frequenza.

Perdita minima di segnale:
Il fattore di dissipazione (tanδ) di RO3010 è incredibilmente basso 0,0022 a 10 GHz e 23 ° C, secondo l'IPC-TM-650 2.5.5.5 metodo di prova: questo basso valore indica che il materiale presenta perdite energetiche minime durante la trasmissione del segnale, con conseguente miglioramento dell'efficienza complessiva del sistema.

Stabilità termica e precisione dimensionale:
RO3010 presenta una notevole stabilità termica con un coefficiente termico di ε di -395 ppm/°C da -50°C a 150°C a 10 GHz, come valutato dall'IPC-TM-650 2.5.5Questa proprietà garantisce che il PCB mantenga le sue prestazioni elettriche in un ampio intervallo di temperature, rendendolo adatto ad ambienti difficili.Il materiale dimostra anche un'eccellente stabilità dimensionale, con variazioni dimensionali di soli 0,35 ppm/°C e 0,31 ppm/°C rispettivamente nelle direzioni X e Y, secondo l'IPC-TM-650 2.2.4 metodo di prova.

Proprietà elettriche affidabili:
RO3010 presenta una resistenza al volume e una resistenza superficiale impressionanti, rispettivamente di 10^5 MΩ.cm e 10^5 MΩ sotto IPC 2.5.17.1 condizioni di prova: tali valori indicano eccellenti caratteristiche di isolamento, garantendo prestazioni elettriche affidabili e prevenendo perdite di corrente indesiderate.

Resistenza meccanica e durata:
Con un modulo di trazione di 1902 MPa nella direzione X e 1934 MPa nella direzione Y a 23 °C, secondo ASTM D 638, RO3010 presenta una resistenza meccanica eccezionale.Questa proprietà consente al PCB di resistere a varie sollecitazioni meccaniche e garantisce la longevità dei vostri progetti elettronici.

Performance termica superiore:
RO3010 presenta una conduttività termica di 0,95 W/M/K a 50 °C, secondo ASTM D 5470, consentendo un'efficiente dissipazione del calore.Il coefficiente di espansione termica del materiale varia da 11 a 16 ppm/°C nel, Y e Z, rispettivamente, da -55°C a 288°C a 23°C/50% RH, secondo l'IPC-TM-650 2.4.4Questa proprietà riduce al minimo il rischio di stress termico e garantisce la stabilità dei circuiti anche in ambienti termici difficili.

Affidabilità eccezionale:
RO3010 è progettato per resistere a condizioni difficili, con una temperatura di decomposizione (Td) superiore a 500°C, secondo ASTM D 3850.Questa straordinaria proprietà garantisce la stabilità e l'integrità del materiale anche in applicazioni ad alta temperaturaInoltre, la densità di RO3010 è di 2,8 gm/cm3 a 23°C, secondo ASTM D 792, fornendo una soluzione leggera ma robusta per le vostre esigenze di PCB.

Conformità industriale e compatibilità senza piombo:
RO3010 soddisfa i severi standard di infiammabilità di V-0, secondo UL 94, garantendo la sua sicurezza e affidabilità.rendendolo rispettoso dell'ambiente e compatibile con i moderni requisiti di produzione.

In sintesi, i compositi in PTFE riempiti di ceramica RO3010 offrono una combinazione ineguagliabile di proprietà elettriche e meccaniche.stabilità termica, proprietà elettriche affidabili e resistenza meccanica, RO3010 è la scelta ideale per applicazioni ad alta frequenza in cui l'affidabilità è fondamentale.Scopri le capacità all'avanguardia di RO3010 e porta i tuoi progetti elettronici a nuovi livelli di prestazioni e durata.
