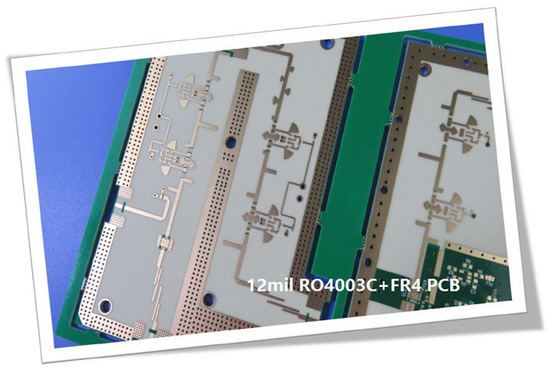

Vi presentiamo il nostro nuovo PCB rigido a 6 strati, una soluzione di alta qualità progettata per soddisfare le vostre esigenze di progetto elettronico.compresi i vetri tessuti in ceramica ad idrocarburi Rogers RO4003C e FR-4 ad alta Tg 170°C. Funziona perfettamente a temperature comprese tra -40°C e +130°C, garantendo prestazioni affidabili anche in ambienti difficili.
Il PCB presenta uno stackup ben progettato, costituito da più strati di rame, nuclei e materiali prepreg.4 ml) di rame per stratoLa finitura superficiale è in oro immersivo in nichel senza elettro (ENIG), che fornisce resistenza alla corrosione e solderabilità superiore.La parte superiore e la parte inferiore sono in bianco, mentre le maschere di saldatura sono in una finitura blu opaco, garantendo un'etichettatura chiara dei componenti e una protezione completa.
| Parametro | Valore |
| Numero di strati | 1-32 |
| Materiale del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI> 600V; Poliamide, PET; Core metallico ecc. |
| Dimensione massima | Test in volo: 900*600mm, prova di impianto 460*380mm, nessuna prova 1100*600mm |
| Tolleranza del quadro di riferimento | ± 0,0059" (0,15 mm) |
| Spessore del PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza dello spessore ((T≥0,8 mm) | ± 8% |
| Tolleranza di spessore (t<0,8 mm) | ± 10% |
| Spessore dello strato isolante | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Traccia minima | 0.003" (0,075 mm) |
| Spazio minimo | 0.003" (0,075 mm) |
| Spessore esterno del rame | 35 μm-420 μm (1 oz-12 oz) |
| Spessore interno del rame | 17 μm-350 μm (0,5 oz - 10 oz) |
| Foratura (meccanica) | 0.0059" - 0.25" (0.15mm-6.35mm) |
| Fuoco finito ((Meccanico) | 0.0039"-0.248" (0.10mm-6.30mm) |
| Diametro Tolleranza (meccanica) | 0.00295" (0.075mm) |
| Registrazione (meccanica) | 0.00197" (0,05 mm) |
| Rapporto di aspetto | 12:1 |
| Tipo di maschera di saldatura | LPI |
| Ponte Min Soldermask | 0.00315" (0,08mm) |
| Minima clearance della maschera di saldatura | 0.00197" (0,05 mm) |
| Collegamento tramite Diametro | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolleranza di controllo dell'impedenza | ± 10% |
| Finitura superficiale | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure gold plated ecc. |
Questo PCB rigido a 6 strati vanta dettagli di costruzione impressionanti, tra cui una larghezza minima traccia/spazio di 5/4 millimetri e una dimensione minima del foro di 0,20 mm.Non include vie cieche ma dispone di 185 vie per un'efficiente routing e connessioni del segnale. Lo spessore del rivestimento via è di 20 μm, garantendo connessioni affidabili.
Per un'integrità ottimale del segnale, lo strato superiore offre un controllo dell'impedenza di 50 ohm su una traccia di 20 millimetri, con riferimento a L2.garantire qualità e affidabilità di prim'ordine.
Con una capacità di accogliere fino a 112 componenti, tra cui 89 pad per il buco e 50 pad SMT superiori, questo PCB supporta progetti di circuiti complessi.fornendo una gamma completa di opzioni per i componenti montati in superficie. La grafica è fornita in formato Gerber RS-274-X, compatibile con il software di progettazione PCB standard. Lo standard accettato per questo prodotto è IPC-Class-2,garantendo una produzione di alta qualità e il rispetto delle norme del settore.
Il nostro PCB rigido a 6 strati di alta qualità è disponibile in tutto il mondo, ovunque tu sia, puoi accedere a questo prodotto eccezionale e beneficiare della sua qualità e prestazioni superiori.Se avete domande tecniche o richiedete ulteriori informazioniPer favore, contatta Ivy all'indirizzo: sales10@bichengpcb.com.
Sperimentate prestazioni senza pari, affidabilità e disponibilità globale con i nostri PCB rigidi a 6 strati di alta qualità.Ordina il tuo PCB oggi e sblocca il potenziale dei tuoi progetti.
