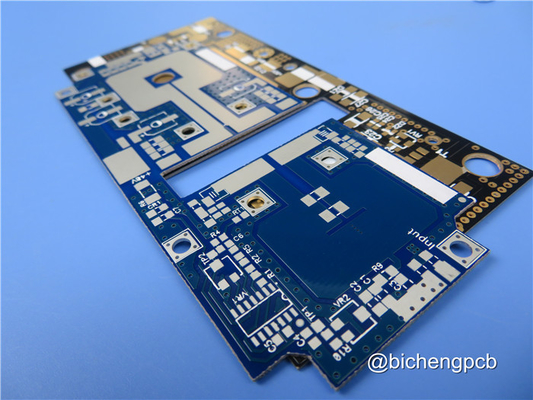

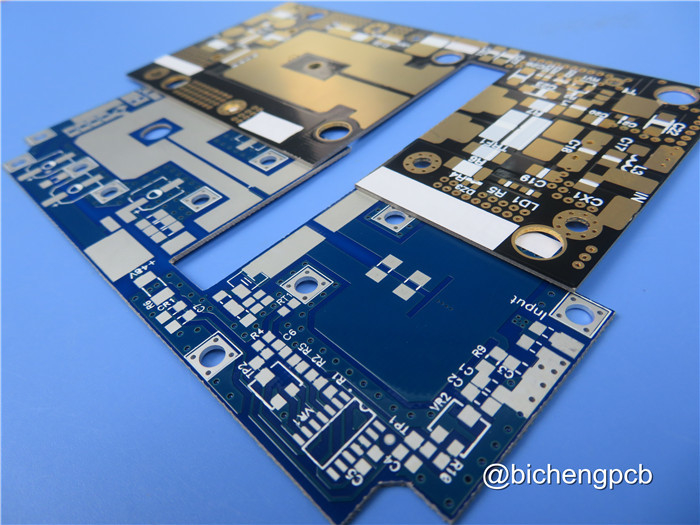

40ml 1oz di rame PCB ad alta frequenza taconica TRF-45

Siamo lieti di presentare il nostro ultimo prodotto, un PCB rigido a due strati appena spedito, progettato per soddisfare i più elevati standard di prestazioni e affidabilità.Esploriamo le caratteristiche e le specifiche di questo prodotto eccezionale:

1Materiale per PCB:

Il PCB è costruito utilizzando composti PTFE Taconic TRF-45 riempiti di ceramica, rinomati per le loro eccellenti proprietà elettriche e durata.
La costante dielettrica di 4,5 a 10 GHz/23°C garantisce una trasmissione del segnale e un controllo dell'impedenza affidabili.
Con un fattore di dissipazione di 0,0035 a 10 GHz/23°C, il PCB riduce al minimo la perdita di segnale e mantiene un'alta integrità del segnale.
Il tasso di assorbimento dell'umidità è solo dello 0,06%, garantendo la stabilità e l'affidabilità del PCB anche in ambienti umidi.
Il PCB funziona perfettamente in un intervallo di temperatura da -40°C a +85°C, rendendolo adatto a una vasta gamma di applicazioni.

2Stackup:

Il PCB è costituito da un disegno rigido a due strati, che offre semplicità e facilità d'uso.
Lo strato di rame 1 ha uno spessore di 35 μm.
Il substrato, Taconic TRF-45, ha uno spessore di 1,016 mm (40 mils).
Lo strato di rame 2 ha anche uno spessore di 35 μm.

3Dettagli della costruzione:

Le dimensioni della scheda sono impostate con precisione a 31,5 mm x 26,56 mm, garantendo un'adeguatezza precisa e compatibilità con le vostre applicazioni.
Il PCB supporta un minimo di traccia e spazio richiesto di 5/4 mil, consentendo disegni complessi e compatti.
Con una dimensione minima del foro di 0,35 mm, il PCB può ospitare vari tipi di componenti e consente un montaggio efficiente.
Non ci sono vie cieche presenti su questo PCB.
Lo spessore della tavola finita è di 1,14 mm, fornendo stabilità e resistenza.
Il peso del rame finito è di 1,4 ml sugli strati esterni, garantendo una conducibilità ottimale.
Lo spessore del rivestimento è di 20 μm, facilitando connessioni affidabili tra strati.
La finitura superficiale è in oro immersivo, offrendo un'eccellente resistenza alla corrosione e solderabilità.
Non è applicata alcuna maschera di saldatura o maschera di saldatura su questo PCB.
Ogni unità è sottoposta a una prova elettrica al 100% prima della spedizione, garantendo la sua funzionalità e affidabilità.

4- Statistiche sui PCB:

Il PCB comprende 24 componenti, consentendo diverse applicazioni e funzionalità.
Esso dispone di un totale di 37 cuscinetti, di cui 22 a fori e 15 a fori SMT.
Non ci sono tamponi SMT in fondo a questo PCB.
Il PCB comprende 51 vie, che forniscono opzioni di interconnettività versatili.
Supporta 2 reti, consentendo un'efficiente routing del segnale.

Per qualsiasi richiesta tecnica o domanda, non esitate a contattare Ivy all'indirizzo sales10@bichengpcb.com. Il nostro team dedicato è pronto a fornire l'assistenza e il supporto necessari.

TRF-45: Scatenare il potere dei compositi in PTFE ricolmi di ceramica

Potenziamento dei segnali: esplorare l'impressionante costante dielettrica del TRF-45

Quando si tratta di trasmettere segnali in modo efficiente e mantenere l'integrità del segnale, la costante dielettrica svolge un ruolo fondamentale.garantire una trasmissione del segnale affidabile e un controllo preciso dell'impedenzaQuesta proprietà eccezionale consente agli ingegneri di progettare PCB con prestazioni superiori e integrità del segnale ottimizzata.

Fattore di dissipazione demistificato: come TRF-45 garantisce l'integrità del segnale

La perdita di segnale può essere una preoccupazione significativa nelle applicazioni ad alta frequenza. TRF-45 affronta questa sfida con il suo basso fattore di dissipazione di 0,0035 a 10 GHz.questo materiale PCB innovativo preserva la qualità e l'integrità dei segnali, consentendo una comunicazione senza soluzione di continuità tra i componenti elettronici.

Assorbimento dell'umidità: il contributo del TRF-45 alla stabilità dei PCB

In ambienti umidi, l'assorbimento dell'umidità può compromettere le prestazioni e l'affidabilità dei PCB.fornisce una stabilità eccezionale anche in condizioni difficiliQuesta caratteristica garantisce che il PCB rimanga robusto e affidabile, rendendolo adatto a una vasta gamma di applicazioni, compresi i settori aerospaziale, automobilistico e industriale.

Forza flessibile: libera la resistenza superiore del TRF-45 alla piegatura

I PCB spesso subiscono forze di piegatura durante la loro vita, che possono portare a guasti meccanici.con una resistenza alla flessione longitudinale di 17,000 lbs/in (177 N/mm2) e una resistenza a flessione trasversale di 15.000 lbs/in (103 N/mm2), questo materiale presenta un'eccezionale resistenza alla piegatura, garantendo la longevità e la durata dei disegni PCB.

Resistenza alla buccia: esplorare le robuste proprietà di adesione del TRF-45

Nella produzione di PCB, una forte adesione tra gli strati è essenziale per l'affidabilità complessiva della scheda.secondo IPC-TM-650 2.4Questa robusta adesione garantisce che gli strati del PCB rimangano intatti, consentendo alla scheda di resistere agli stress ambientali e alle vibrazioni meccaniche.

Mantenimento del freddo sotto pressione: Conduttività termica del TRF-45

I dispositivi elettronici moderni generano calore sostanziale, richiedendo una gestione termica efficiente all'interno dei PCB.Questa proprietà eccezionale consente di dissipare efficacemente il calore, impedendo il surriscaldamento e garantendo le prestazioni ottimali dei componenti elettronici.

Resistenza al volume e alla superficie: il contributo del TRF-45 alla stabilità elettrica

Le perdite elettriche indesiderate possono interrompere la funzionalità dei PCB. TRF-45 affronta questa preoccupazione con la sua resistività di volume di 8,0 x 10^7 Mohm/cm e resistività superficiale di 3,0 x 10^7 Mohm,secondo IPC-TM-650 2.5.17Questi valori garantiscono un elevato livello di stabilità elettrica, riducendo al minimo il rischio di degrado del segnale e mantenendo l'integrità del circuito.

CTE (coefficiente di espansione termica): come TRF-45 gestisce le variazioni di temperatura

Le variazioni di temperatura possono causare stress e tensione all'interno dei PCB, portando potenzialmente a problemi di prestazioni.TRF-45 presenta un coefficiente di espansione termica (CTE) di 9 ppm/°C (asse x e y) e 40 ppm/°C (asse z)Questo CTE equilibrato consente al materiale di adattarsi ai cambiamenti termici, riducendo il rischio di guasti meccanici e garantendo un'affidabilità a lungo termine.

La versatilità è scatenata: industrie e applicazioni che traggono vantaggio dal TRF-45

Le eccezionali proprietà del TRF-45 lo rendono ideale per un'ampia gamma di industrie e applicazioni.Questo materiale PCB avanzato sta guidando l'innovazione e migliorando le prestazioni dei dispositivi elettroniciLa sua affidabilità, versatilità e stabilità la rendono la scelta preferita per le soluzioni ad alta tecnologia in cui la qualità senza compromessi è fondamentale.

Conclusioni

TRF-45, un materiale composito PTFE ricoperto di ceramica, sta rivoluzionando il mondo dei disegni di PCB.TRF-45 consente agli ingegneri di spingere i confini dell'innovazioneDalla trasmissione affidabile del segnale alla resistenza agli ambienti difficili, TRF-45 eccelle in ogni aspetto, rendendolo una scelta affidabile e stabile per le applicazioni PCB.Sfruttando il potere del TRF-45, i progettisti possono aprire nuove possibilità e creare soluzioni ad alta tecnologia che ridefiniscono le capacità dei dispositivi elettronici.
