Dettagli:
|
Evidenziare: | Tavola di circuito RF a doppio strato,Tavola di circuito RF in oro ad immersione,12 millimetri di schede PCB RF |
---|

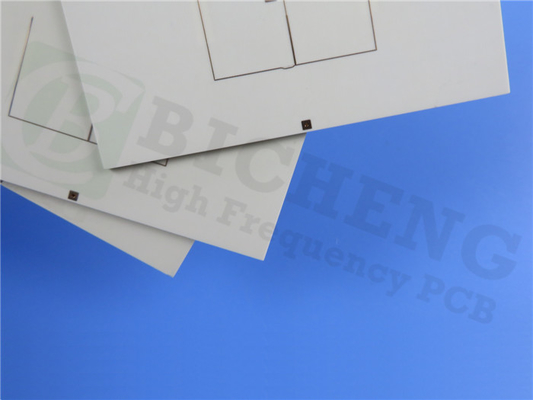

E' lieta di presentare il nostro nuovo PCB in vetro tessuto in ceramica idrocarbonica Rogers RO4003C, una soluzione ad alte prestazioni che soddisfa le richieste delle moderne applicazioni elettroniche.Fornite secondo i più elevati standard, questo PCB rigido a due strati offre prestazioni, affidabilità e versatilità eccezionali.
1Materiale PCB superiore
La base del nostro PCB è costituito dal vetro tessuto Rogers RO4003C Hydrocarbon Ceramic, con una DK di processo di 3,38 a 10 GHz/23°C e un basso fattore di dissipazione di 0.0027 alla stessa frequenza e temperatura, questo materiale PCB garantisce un'eccellente integrità del segnale e perdite minime. Inoltre, i suoi imponenti valori di Tg (> 280 °C) e Td (> 425 °C) lo rendono altamente resistente agli ambienti a temperatura estrema,garantire prestazioni affidabili in una vasta gamma di condizioni di funzionamento (da -40°C a +85°C).
2Stackup robusto.
Il PCB presenta una robusta impilazione a 2 strati che ne migliora l'integrità strutturale. Copper_layer_1 e Copper_layer_2, entrambi spessi 35 μm, sandwich il substrato Rogers 4003C, che ha uno spessore di 0,305 mm.Questa costruzione fornisce eccellente conduttività elettrica e resistenza meccanica, che lo rende adatto a varie applicazioni.
3Dettagli di costruzione:
Il PCB vanta dettagli di costruzione precisi per soddisfare i requisiti rigorosi del vostro progetto.questo PCB assicura una perfetta misurazioneLa traccia minima di 4/4 millimetri e la dimensione minima del foro di 0,25 mm consentono circuiti complessi e posizionamento dei componenti.4 mils) di peso in rame dello strato esterno e di spessore di 20 μmLa finitura superficiale è accuratamente realizzata con oro immersivo per un'eccellente conducibilità e resistenza alla corrosione.
4Test rigorosi e statistiche:
Per garantire la massima qualità, ogni PCB subisce un test elettrico al 100% prima della spedizione.217 cuscinetti in totale, 112 tappi per fori, 105 tappi SMT superiori, 0 tappi SMT inferiori, 168 vie e 5 reti.
5. Conforme alle norme:
Il nostro PCB aderisce allo standard IPC-Class-2, il che significa la sua elevata qualità e affidabilità.Questa conformità garantisce che il PCB soddisfi gli standard accettati dall'industria e possa essere integrato senza soluzione di continuità nei vostri progetti.
6Disponibilità e supporto in tutto il mondo:
Il nostro Rogers RO4003C PCB rigido a due strati è disponibile in tutto il mondo.Si prega di contattare Ivy a sales10@bichengpcb.com.
Scegliete il nostro PCB rigido a due strati Rogers RO4003C per il vostro prossimo progetto e sperimentate prestazioni eccezionali, affidabilità e facilità di integrazione.costruzione precisa, e la conformità agli standard del settore, questo PCB è la scelta ideale per una vasta gamma di applicazioni.Confidate nella nostra esperienza e portate i vostri progetti elettronici a nuove vette con la nostra soluzione PCB affidabile e versatile.
Costante dielettrica,ε Processo | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.55 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Resistenza alla trazione | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Forza flessibile | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.3 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Conduttività termica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
Densità | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | N/A | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
RO4003C: Scatenamento della potenza dei PCB ad alte prestazioni
I. Introduzione di RO4003C: il futuro della tecnologia PCB
RO4003C è un materiale PCB all'avanguardia che apre nuove possibilità per l'elettronica ad alte prestazioni.puoi sbloccare il vero potenziale dei tuoi disegni di PCB.
II. Comprendere la scienza dietro RO4003C: proprietà fondamentali
RO4003C vanta una costante dielettrica impressionante, un fattore critico per l'integrità del segnale nelle applicazioni ad alta frequenza.05, RO4003C garantisce prestazioni elettriche eccellenti e trasmissione del segnale a bassa perdita.
III. Prestazioni ineguagliabili: specifiche chiave di RO4003C
Il fattore di dissipazione di RO4003C di 0,0027 garantisce una perdita minima di segnale e prestazioni elettriche superiori, anche ad alte frequenze.consente di resistere a variazioni di temperatura estreme, che lo rende adatto ad ambienti difficili.
IV. Applicazioni e casi d'uso: dove RO4003C eccelle
Le eccezionali proprietà di RO4003C lo rendono una scelta ideale per vari settori e applicazioni, dalle telecomunicazioni all'aerospaziale, dall'elettronica automobilistica ai circuiti digitali ad alta velocità.RO4003C consente agli ingegneri di ottenere prestazioni e affidabilità ottimali.
V. Vantaggi di RO4003C per i vostri progetti di PCB
RO4003C offre numerosi vantaggi come materiale PCB. La sua elevata resistività di volume di 1,7 x 1010 MΩ.cm garantisce un isolamento ottimale, mentre la sua resistività superficiale di 4.2 x 109 MΩ garantiscono prestazioni superficiali eccellentiCon una resistenza elettrica di 31,2 Kv/mm (780 V/mil), RO4003C garantisce un funzionamento affidabile anche in condizioni difficili.
VI. RO4003C nell'era dell'elettronica avanzata: tendenze e prospettive future
Scopri le tendenze emergenti e le prospettive future di RO4003C nell'elettronica avanzata.RO4003C è pronto a plasmare il futuro del progetto elettronico.
Conclusione:
RO4003C e' un materiale PCB rivoluzionario che rivoluziona l'elettronica ad alte prestazioni.RO4003C consente agli ingegneri e ai progettisti di spingere i confini di ciò che è possibileAbbracciate il potere di RO4003C e sbloccate un mondo di possibilità per i vostri progetti elettronici di prossima generazione.
