| Evidenziare: | Tavola PCB RF 1 oz,25 mil PCB ad alta frequenza,Materiale per PCB ad alta frequenza in oro immersivo |
||
|---|---|---|---|
Siamo lieti di condividere con voi il nuovo PCB, realizzato con composti ceramici PTFE RT/duroid 6010.2LM, rinomati per le loro eccezionali prestazioni.la riduzione delle dimensioni del circuito è facilitata mantenendo una funzionalità ottimaleUn fattore di dissipazione ultra basso di 0,0023 a 10 GHz garantisce un funzionamento efficiente, in particolare nelle applicazioni a banda X o a bassa frequenza.assicurando affidabile rivestito attraverso i fori nelle tavole multistrato. funzionando in un intervallo di temperatura compreso tra -40°C e +85°C, questo PCB è progettato per resistere a condizioni ambientali variabili.
Tra le caratteristiche e i vantaggi principali figurano:
- riduzione delle dimensioni del circuito facilitata da una costante dielettrica elevata
- Funzionamento efficiente con minime perdite di segnale, ideale per la banda X o inferiore
- affidabile rivestito attraverso i fori a causa di bassa espansione dell'asse Z
- Riduzione dell'impatto dell'umidità sulla perdita elettrica grazie al basso assorbimento dell'umidità
- prestazioni di circuito costanti con controllo di spessore

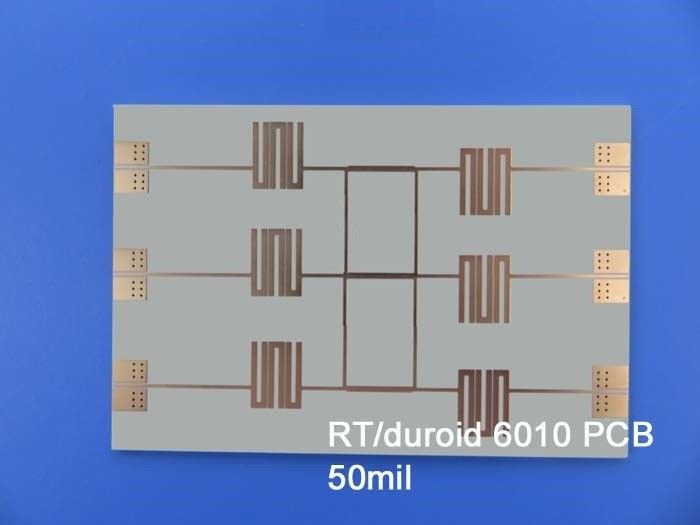

Il PCB è un disegno rigido a 2 strati con un peso di rame finito di 35um. Utilizza materiale dielettrico RT/duroide 6010.2LM, di spessore di 25 mil (0,635 mm).Entrambi i lati del PCB hanno un peso di rame finito di 35um. Con uno spessore di tavola finita di 0,8 mm, offre una soluzione compatta e leggera. La traccia minima/spazio è di 8/9 mil, e la dimensione minima del foro è di 0,4 mm. Non sono presenti vie cieche o sepolte.La finitura superficiale in oro immersione garantisce prestazioni di alta qualità e affidabilitàNon vengono applicati filtri di seta, maschere di saldatura e prove elettriche.
Secondo le statistiche, il PCB comprende 21 componenti, 35 total pad, 18 through-hole pad, 17 top SMT pad e nessun bottom SMT pad.
Il PCB aderisce allo standard IPC-Class-2, garantendo una produzione e prestazioni superiori. Per eventuali richieste tecniche o ulteriori informazioni, contatta Ivy all'indirizzo sales10@bichengpcb.com.Siamo orgogliosi di offrire un servizio clienti eccezionale..
La nostra area di servizio copre i clienti in tutto il mondo, permettendo a persone di diverse località di beneficiare dei nostri PCB ad alte prestazioni.
Questo PCB trova applicazioni in vari campi, tra cui antenne a patch, sistemi di comunicazione satellitare, amplificatori di potenza, sistemi di prevenzione delle collisioni di aeromobili e sistemi di allarme radar a terra.
Aggiornate i vostri progetti elettronici con i nostri PCB affidabili e ad alte prestazioni.
| Costante dielettrica,ε Processo | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Striscia stretta | |
| Costante dielettrica | 10.7 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistenza superficiale | 5 x 106 | Oh, mio Dio. | A | IPC 2.5.17.1 | |
| Proprietà di trazione | ASTM D638 (0,1/min. tasso di deformazione) | ||||
| Modulo di Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Lo stress estremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| La tensione suprema | Da 9 a 15 da 7 a 14 | X Y | % | A | |
| Proprietà di compressione | ASTM D695 (tasso di deformazione 0,05/min) | ||||
| Modulo di Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Lo stress estremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| La tensione suprema | 25 | Z | % | ||
| Modulo flessibile | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Lo stress estremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformazione sotto carico | 0.261.3 | Z Z | % | 24 ore/50°C/7MPa 24 ore/150°C/7MPa | ASTM D261 |
| Assorbimento di umidità | 0.01 | % | D48/50°C 0,050" ((1,27 mm) di spessore | IPC-TM-650 2.6.2.1 | |
| Conduttività termica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coefficiente di espansione termica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densità | 3.1 | g/cm3 | ASTM D792 | ||
| Calore specifico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Peeling di rame | 12.3 (2.1) | pi (N/mm) | dopo il galleggiamento della saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
| Materiale per PCB: | Fabbricazione a partire da materiali di cui all'allegato II |
| Indicatore: | NT1comunicazione |
| Costante dielettrica: | 10.2 ± 0,25 (processo); 10.7 (progettazione) |
| Numero di strati: | 1 strato, 2 strato |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| spessore dielettrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP. |
Esplorazione dei progressi del duroide RT 6010 nei PCB ad alte prestazioni
RT duroid 6010 è emerso come un punto di svolta nel mondo della tecnologia PCB, portando il design elettronico a nuovi livelli di efficienza e affidabilità.Esaminiamo le caratteristiche e i vantaggi principali che rendono RT duroid 6010 una scelta preferita per le applicazioni PCB ad alte prestazioni.
RT duroide 6010: un materiale per PCB ad alte prestazioni
RT duroid 6010 è un materiale all'avanguardia specificamente progettato per PCB ad alte prestazioni, la cui composizione unica e proprietà avanzate lo rendono un punto di svolta nel campo della progettazione elettronica.Esploriamo le caratteristiche eccezionali e i vantaggi che distinguono RT duroid 6010 dai tradizionali materiali PCB.
Caratteristiche principali e vantaggi del duroide RT 6010
RT duroid 6010 offre una serie di caratteristiche e vantaggi chiave che lo rendono una scelta privilegiata per le applicazioni PCB ad alte prestazioni.e resistenza meccanica sono solo alcuni dei vantaggi che lo distinguonoApprofondiremo queste caratteristiche e capiremo come contribuiscono alle prestazioni complessive del RT duroid 6010.
Comprendere la costante dielettrica e il fattore di dissipazione del duroide RT 6010
La costante dielettrica e il fattore di dissipazione sono parametri cruciali per le applicazioni ad alta frequenza.In questa sezione, esploriamo l'importanza di queste proprietà e come RT duroid 6010 supera altri materiali in termini di integrità del segnale e prestazioni.
Proprietà termiche e affidabilità del duroide RT 6010 in ambienti difficili
I PCB si trovano spesso in ambienti termici difficili e le loro prestazioni possono essere fortemente influenzate dalle variazioni di temperatura.RT duroide 6010 ha una stabilità termica impressionante e un basso coefficiente di espansione termicaIn questa sezione, approfondiremo le proprietà termiche del duroide RT 6010 e la sua capacità di resistere a ambienti difficili.
Proprietà elettriche e meccaniche di RT duroide 6010 per prestazioni migliorate
RT duroid 6010 offre proprietà elettriche e meccaniche eccezionali che contribuiscono a prestazioni PCB superiori.con eccellenti proprietà di trazione e flessioneIn questa sezione, esploriamo le caratteristiche specifiche del duroide RT 6010 che ne migliorano le prestazioni elettriche e meccaniche.
Esplorazione delle proprietà compressive e flessibili del duroide RT 6010
RT duroid 6010 presenta notevoli proprietà compressive e flessibili, garantendo integrità strutturale e affidabilità.In questa sezione, esaminiamo la resistenza compressiva e flessibile del duroide RT 6010 e il suo impatto sulle prestazioni dei PCB.
Assorbimento di umidità e conduttività termica del duroide 6010
L'assorbimento dell'umidità e la conduttività termica sono considerazioni importanti nella progettazione dei PCB.In questa sezione, approfondiremo le caratteristiche di assorbimento dell'umidità e la conduttività termica del duroide RT 6010, evidenziando il loro significato nel mantenimento delle prestazioni e della longevità dei PCB.
Coefficiente di espansione termica e Tg del duroide RT 6010
Il coefficiente di espansione termica (CTE) e la temperatura di transizione del vetro (Tg) svolgono un ruolo chiave nel determinare l'affidabilità e la stabilità dei PCB.rendendolo altamente resistente allo stress termico e garantendo prestazioni a lungo termineIn questa sezione, esploriamo la CTE e la Tg del duroide RT 6010 e il loro impatto sull'affidabilità dei PCB.
NT1 vantaggio ambientale del duroide 6010
Con l'aumentare della regolamentazione ambientale, la compatibilità dei materiali PCB con i processi privi di piombo diventa fondamentale.fornire una soluzione ecologica senza compromettere le prestazioniIn questa sezione si discute della compatibilità senza piombo del duroide RT 6010 e dei suoi vantaggi ambientali.
RT duroid 6010 rappresenta un significativo progresso nei materiali per PCB ad alte prestazioni.rende una scelta ideale per applicazioni elettroniche molto impegnativeSfruttando la potenza del duroid RT 6010, i progettisti possono sbloccare nuovi livelli di prestazioni, affidabilità ed efficienza nei loro progetti PCB.
