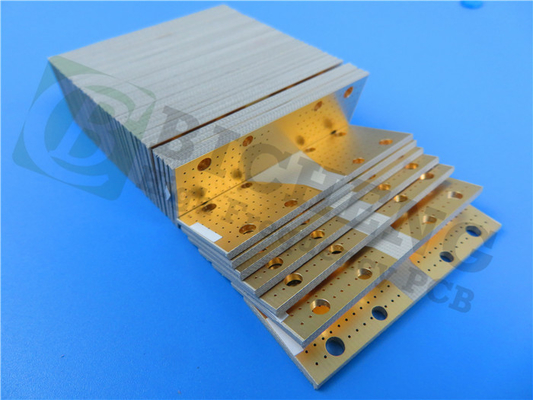

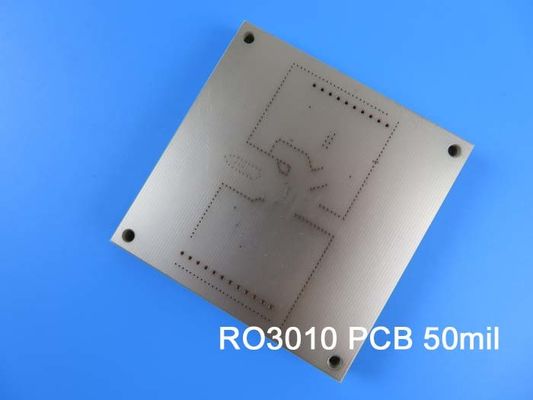

Introducendo il nostro nuovo PCB rigido a due strati, fornito per soddisfare i requisiti delle applicazioni ad alta frequenza.Elaborato con eccezionale precisione e utilizzando Rogers RO3010 composti PTFE di ceramica, questo PCB offre prestazioni e affidabilità senza pari.
Il materiale PCB vanta caratteristiche notevoli, tra cui una costante dielettrica di 10,2+/- 0,30 a 10 GHz/23°C, che garantisce una precisa trasmissione del segnale.0022 a 10 GHz/23°C, riduce al minimo le perdite di segnale, garantendo prestazioni ottimali.
Una delle caratteristiche chiave di questo PCB risiede nel suo basso asse X, Y e Z CTE (coefficiente di espansione termica) rispettivamente di 13, 11 e 16 ppm/°C. Ciò garantisce un'eccellente stabilità dimensionale,con il coefficiente di espansione perfettamente abbinato al rame, evitando eventuali deformazioni o distorsioni.
Inoltre, essendo certificato ISO 9001, questo PCB aderisce ai più elevati standard di qualità.
Il supporto è costituito da due strati, con uno strato di rame di 35 μm su entrambi i lati.I dettagli di costruzione della tavola includono uno spessore finito di 2Lo spessore del rivestimento è di 20 μm, garantendo connessioni robuste.
Per una maggiore comodità, questo PCB è dotato di una finitura superficiale HASL (Hot Air Soldering Level), che garantisce un'eccellente solderabilità e resistenza alla corrosione.Mentre non presenta la parte superiore o inferiore serigrafia o maschera di saldatura, offre un design pulito e semplice.
Con 18 componenti e un totale di 72 pad, tra cui 43 pad per il buco e 29 pad SMT superiori, questo PCB offre ampio spazio per le vostre esigenze di circuiti.offrendo versatilità nel routing.
Risponde agli standard IPC-Class-2, questo PCB subisce un test elettrico al 100% prima della spedizione, garantendo la sua funzionalità e affidabilità.La sua compatibilità con Gerber RS-274-X artwork consente un'integrazione senza soluzione di continuità nel processo di produzione.
Questo PCB ad alte prestazioni trova applicazioni in vari settori, dal radar automobilistico alle antenne GPS, ai sistemi di telecomunicazioni cellulari e ai dispositivi di comunicazione wireless.eccelle negli amplificatori., antenne, collegamenti dati, e altro ancora.
Offriamo disponibilità in tutto il mondo, garantendo la consegna rapida per soddisfare i tempi di progetto.Fidatevi della nostra esperienza per fornire PCB di altissima qualità per le vostre applicazioni all'avanguardia.
Costante dielettrica,ε Processo | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 11.2 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Stabilità dimensionale | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistenza al volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistenza superficiale | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Modulo di trazione | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Assorbimento di umidità | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calore specifico | 0.8 | j/g/k | Calcolato | ||
Conduttività termica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Coefficiente di espansione termica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 9.4 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Scatenare la potenza di RO3010: una svolta nella tecnologia del PCB
Introduzione:
I progressi rivoluzionari nel campo dei circuiti stampati (PCB) hanno aperto la strada a prestazioni e affidabilità migliorate in una vasta gamma di applicazioni elettroniche.Tra i materiali PCB più avanzatiCon le sue proprietà eccezionali e le sue capacità ineguagliabili, RO3010 è pronto a rivoluzionare l'industria.In questo articolo approfondiremo le caratteristiche notevoli di RO3010 ed esploreremo le sue potenziali applicazioni..
Comprendere la costante dielettrica e la progettazione:
La costante dielettrica è un parametro cruciale che determina le proprietà isolanti di un materiale.garantire un'efficiente trasmissione del segnale e una perdita minima del segnaleInoltre, la sua costante dielettrica di progettazione di 11,2 (da 8 GHz a 40 GHz) la rende ideale per applicazioni ad alta frequenza, consentendo un trasferimento di dati senza soluzione di continuità e prestazioni ottimali.
Fattore di dissipazione e coefficiente termico:
Il fattore di dissipazione, o tanδ di RO3010, è sorprendentemente basso di 0,0022 (a 10 GHz/23°C), il che significa una minima perdita di energia durante la propagazione del segnale.il materiale presenta un coefficiente termico negativo di ε (-395 ppm/°C a 10 GHzQuesto rende RO3010 una scelta affidabile per ambienti difficili.
Stabilità dimensionale e prestazioni elettriche:
RO3010 vanta un'eccezionale stabilità dimensionale, con una variazione massima di 0,35 mm/m (in direzione X) e 0,31 mm/m (in direzione Y) in condizioni COND A.Questo garantisce una fabbricazione di PCB precisa e coerente, che consente un posizionamento accurato dei componenti e prestazioni affidabili del circuito.garantire ottime proprietà di isolamento elettrico.
Un'ineguagliabile resistenza all'umidità:
Con un modulo di trazione di 1902 MPa (in direzione X) e 1934 MPa (in direzione Y) a 23 °C, RO3010 offre una resistenza meccanica eccezionale, garantendo durata e affidabilità in applicazioni esigenti.Inoltre, il suo basso tasso di assorbimento dell'umidità dello 0,05% garantisce stabilità a lungo termine e prestazioni affidabili anche in ambienti ad alta umidità.
Gestione termica superiore:
RO3010 eccelle nella gestione termica, grazie alla sua impressionante conduttività termica di 0,95 W/M/K a 50°C.prevenire il surriscaldamento e garantire prestazioni ottimali nelle applicazioni ad alta potenzaInoltre, il suo coefficiente di espansione termica (13 ppm/°C nella direzione X, 11 ppm/°C nella direzione Y,e 16 ppm/°C in direzione Z) migliora ulteriormente la sua stabilità termica su un ampio intervallo di temperature.
Affidabilità e compatibilità incrollabili:
RO3010 è stato rigorosamente testato e certificato per le sue eccezionali prestazioni e affidabilità.garantisce la sicurezza e la conformità alle norme del settoreInoltre, RO3010 è compatibile con processi privi di piombo, il che lo rende rispettoso dell'ambiente e compatibile con i moderni processi di produzione.
Conclusione:
RO3010 è emerso come un punto di svolta nel mondo della tecnologia PCB.e affidabilità lo rendono una scelta ideale per applicazioni ad alta frequenza e alte prestazioni.
