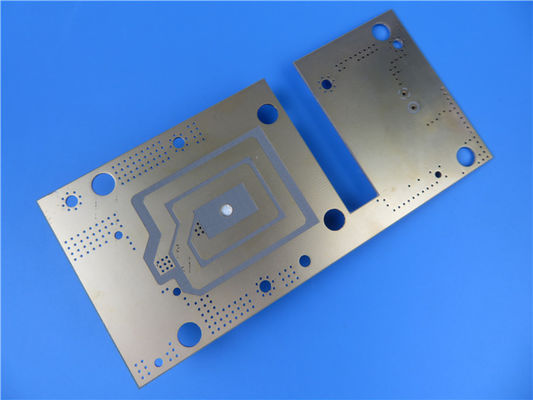

20ml RF-35 1oz PCB in stagno immersivo con serigrafia bianca per componenti passivi

20ml RF-35 1oz PCB in stagno immersivo con serigrafia bianca per componenti passivi

MOQ: 1pc
prezzo: $9.99-$99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

20 millimetri di materiale per PCB RF

,

1 oz di PCB in stagno per immersione

,

Componenti passivi PCB in stagno per immersione

Descrizione del prodotto

Introducendo il nostro nuovo PCB rigido a due strati, specificamente progettato per soddisfare i requisiti di varie applicazioni come amplificatori di potenza, filtri e accoppiatori.Questo PCB è realizzato utilizzando la famiglia Taconic ORCER, un materiale di rinforzo in vetro tessuto in ceramica PTFE di alta qualità, che offre prestazioni ed affidabilità eccezionali.



Il materiale PCB presenta una costante dielettrica di 3,5 a 1,9 GHz, garantendo una trasmissione del segnale efficiente e una perdita minima di segnale.questo PCB presenta eccellenti caratteristiche elettriche, contribuendo a una prestazione ottimale del circuito. vanta anche una notevole resistenza di rottura dielettrica di 41 kV, garantendo durata e protezione contro guasti elettrici.



Il materiale Taconic ORCER presenta un basso coefficiente di espansione termica (CTE) di 19 ppm/°C e 24 ppm/°C nella direzione x-y e 64 ppm/°C nella direzione z.Questa stabilità dimensionale aiuta a mantenere l'integrità del PCB a diverse temperature e garantisce prestazioni affidabili nel tempo.



Beneficiando del suo vantaggio di basso costo, questo PCB offre una resistenza eccezionale alla buccia, migliorandone ulteriormente la durata e la resistenza alla delaminazione.Il fattore di dissipazione eccezionalmente basso contribuisce a una trasmissione efficiente del segnale senza perdite energetiche significativeInoltre, il suo basso assorbimento dell'umidità e la sua elevata liscezza della superficie ne aggiungono l'affidabilità e le prestazioni complessive.



L'accumulo di questo PCB è costituito da due strati di rame, ciascuno con uno spessore di 35 μm, sandwiching il nucleo RF-35 con uno spessore di 20 mil (0,508 mm).Questa costruzione garantisce l'integrità ottimale del segnale e l'integrità strutturale.



Con una dimensione della scheda di 115 mm x 59 mm (+/- 0,15 mm), questo PCB offre ampio spazio per la progettazione del circuito mantenendo un montaggio preciso.La traccia minima/spazio di 6/4 mils consente un circuito complesso di routingLa spessore della scheda finita è di 0,6 mm e la dimensione minima del foro di 0,3 mm facilita l'integrazione efficiente dei componenti.4 mils) di peso di rame dello strato esterno, raggiungere un equilibrio tra flessibilità e durata.



Per la finitura superficiale, il rivestimento Immersion Tin garantisce un'eccellente solderabilità e resistenza alla corrosione.L'assenza di serigrafia e maschera di saldatura in fondo consente una flessibilità nella personalizzazione.

Prima della spedizione, ogni PCB subisce un rigoroso test elettrico al 100%, garantendo la sua funzionalità e il rispetto degli standard di qualità IPC-Classe-2.



Viene fornito il formato Gerber RS-274-X, che consente un'integrazione senza soluzione di continuità nel processo di produzione.



Questo PCB vanta un totale di 25 componenti e 168 piastre, tra cui 112 piastre attraverso buchi e 56 piastre SMT superiori.migliorare ulteriormente il rendimento complessivo dei progetti di circuito.



Per qualsiasi richiesta tecnica o ulteriori informazioni, non esitate a contattare Ivy all'indirizzo sales10@bichengpcb.com.Siamo dedicati a fornire un supporto clienti eccezionale e a rispondere a qualsiasi domanda che potreste avere..



Costante dielettrica @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Fattore di dissipazione @ 1,9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
Assorbimento dell'umidità (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Forza di buccia (1/2 oz. di rame) IPC-TM 650 2.4.8 Peso/pollice lineare > 8.0 N/mm > 1.5
Forza di buccia (1 oz. di rame) IPC-TM 650 2.4.8 Peso/pollice lineare > 10.0 N/mm > 1.8
Rottura dielettrica IPC-TM 650 2.5.6 kV 41 kV 41
Resistenza al volume IPC-TM 650 2.5.17.1 Mohm/cm 1.26 x 109 Mohm/cm 1.26 x 109
Resistenza superficiale IPC-TM 650 2.5.17.1 Oh, mio Dio. 1.46 x 108 Oh, mio Dio. 1.46 x 108
Resistenza all'arco IPC TM 650 2.5.1 secondi > 180 secondi > 180
Forza flessibile longitudinale ASTM D 790 psi > 22,000 N/mm2 >152
Forza flessibile trasversale ASTM D 790 psi > 18,000 N/mm2 >124
Conduttività termica ASTM F 433 W/m/K 0.24 W/m/K 0.24
Resistenza alla trazione longitudinale ASTM D 638 psi 27,000 N/mm2 187
Forza di trazione trasversale ASTM D 638 psi 21,000 N/mm2 145
Stabilità dimensionale longitudinale IPC-TM 650 2.4.39 in/in 0.00004 mm/mm 0.00004
Stabilità trasversale delle dimensioni IPC-TM 650 2.4.39 in/in - Zero.0001 mm/mm - Zero.0001
X-y CTE ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Infiammabilità UL-94   V-0   V-0
Durezza Scala Rockwell M   34   34


Scatenando la potenza dell'RF-35: un materiale PCB all'avanguardia


Introduzione:
Nel campo delle applicazioni ad alta frequenza, i PCB RF-35 sono emersi come un punto di svolta, offrendo prestazioni e affidabilità eccezionali.RF-35 è diventato la scelta ideale per gli ingegneri che cercano l'integrità ottimale del segnale e le prestazioni migliorate del circuito.



Proprietà elettriche principali dell'RF-35:
RF-35 vanta una costante dielettrica di 3,5 a 1,9 GHz, garantendo una trasmissione del segnale efficiente e riducendo al minimo la perdita di segnale.9 GHz migliora ulteriormente le prestazioni elettricheQueste proprietà rendono la RF-35 ideale per amplificatori di potenza, filtri e altre applicazioni RF.



Resistenza meccanica e stabilità dimensionale:
RF-35 presenta una notevole resistenza meccanica e stabilità dimensionale.fornisce un'eccezionale durata e resistenza alla delaminazioneIl suo basso assorbimento di umidità dello 0,02% garantisce prestazioni affidabili anche in ambienti difficili.L'aumento della liscezza della superficie dell'RF-35 contribuisce all'assemblaggio ottimale del circuito e all'integrità del segnale.



Disgregazione dielettrica e conduttività termica:
RF-35 supera le aspettative per quanto riguarda la rottura dielettrica, con una forza di 41 kV.miglioramento della longevità dei sistemi elettroniciInoltre, la conduttività termica di RF-35 di 0,24 W/m/K facilita una efficace dissipazione del calore, mitigando il rischio di surriscaldamento e garantendo un funzionamento del circuito stabile.



20ml RF-35 1oz PCB in stagno immersivo con serigrafia bianca per componenti passivi 0



Applicazioni in amplificatori di potenza, filtri e componenti passivi:
RF-35 trova ampia applicazione negli amplificatori di potenza, dove la sua bassa perdita ed eccellente prestazione elettrica consentono una distribuzione di potenza efficiente.dove le linee di trasmissione a impedenza controllata sono cruciali per un preciso filtraggio del segnaleInoltre, RF-35 migliora le prestazioni dei componenti passivi, contribuendo all'efficienza complessiva del circuito.



Norme di qualità e disponibilità globale:
I PCB RF-35 rispettano gli standard di qualità IPC-Class-2, garantendo coerenza e affidabilità nella produzione.Gli ingegneri e i progettisti possono accedere facilmente all'RF-35 per i loro progetti., a prescindere dalla loro posizione.



Conclusione:
I PCB RF-35 hanno rivoluzionato il design dei circuiti ad alta frequenza, offrendo eccezionali proprietà elettriche, resistenza meccanica e stabilità dimensionale.elevata resistenza alla bucciaLa sua conduttività termica e la sua versatilità in amplificatori di potenza, filtri,e componenti passivi lo rendono la scelta migliore per gli ingegneri che mirano a ottimizzare le loro applicazioni RFAbbracciate la potenza dell'RF-35 e aprite un nuovo regno di possibilità nei vostri progetti.
