Dettagli:
Termini di pagamento e spedizione:
|
| Evidenziare: | Tavola PCB RF a doppio circuito,5870 PCB di rame nudo,31 ml di PCB di rame nudo |
||
|---|---|---|---|

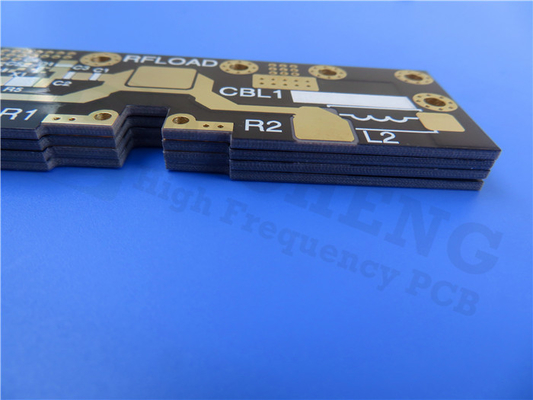

Vi presentiamo il nostro PCB appena spedito, artigianalemente realizzato con Rogers RT/duroid 5870 in vetro, microfibra rinforzata in compositi PTFE.Questo PCB rigido a due strati è progettato per soddisfare le esigenze delle applicazioni ad alta frequenza, offrendo prestazioni elettriche ed affidabilità eccezionali.
Il materiale del PCB, Rogers RT/duroid 5870, è un materiale PTFE rinforzato ben consolidato e di ampia fiducia.0012 alla stessa frequenza e temperatura, garantisce la minore perdita elettrica tra i materiali PTFE rinforzati, consentendo una trasmissione del segnale efficiente e una perdita minima di segnale, garantendo prestazioni di alta fedeltà.
I dettagli di costruzione del PCB includono uno strato di rame su entrambi i lati, ciascuno con uno spessore di 35 μm. Lo strato Rogers Core RT/duroid 5870 ha uno spessore di 0,787 mm (31 mil),fornendo un'eccellente stabilità dimensionale e integrità del segnaleIl pannello finito ha uno spessore di 0,9 mm, garantendo un design compatto e affidabile.
Questo PCB offre un'eccezionale versatilità e facilità d'uso. Può essere facilmente tagliato, condiviso e lavorato in forma, consentendo un'integrazione senza soluzione di continuità in varie applicazioni.La sua resistenza ai solventi e ai reagenti utilizzati per l'incisione o il rivestimento dei bordi e dei fori garantisce la durata e l'affidabilità a lungo termine.
Costruito per resistere a ambienti difficili, il nostro PCB è ideale per ambienti ad alta umidità.Questo lo rende adatto per una vasta gamma di applicazioni, comprese le antenne a banda larga delle compagnie aeree commerciali, i circuiti a micro strisce e a strisce, le applicazioni a onde millimetriche, i sistemi radar, i sistemi di guida e le antenne radio digitali punto a punto.
Per mantenere i più alti standard di qualità, i nostri PCB sono sottoposti a un test elettrico al 100% prima della spedizione.Disponibile in tutto il mondo, potete fidarvi che i nostri PCB sono accessibili ovunque il vostro progetto vi porti.
Per qualsiasi domanda o richiesta tecnica, contatta Ivy all'indirizzo sales10@bichengpcb.com. Il nostro team è dedicato a fornire un supporto e una competenza eccezionali per garantire il successo del tuo progetto.
| Costante dielettrica,ε Processo | 2.33 2.33±0.02 di specifica. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Costante dielettrica | 2.33 | Z | N/A | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0005 0.0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficiente termico di ε | -115 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
| Resistenza al volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistenza superficiale | 3 x 107 | Z | Oh, mio Dio. | C/96/35/90 | ASTM D 257 | |
| Calore specifico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calcolato | |
| Modulo di trazione | Prova a 23°C | Prova a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280 ((185) | 430(63) | Y | ||||
| Lo stress estremo | 50(7.3) | 34(4.8) | X | |||
| 42(6.1) | 34(4.8) | Y | ||||
| La tensione suprema | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Modulo di compressione | 1210(176) | 680(99) | X | MPa ((kpsi) | A | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803 ((120) | 520(76) | Z | ||||
| Lo stress estremo | 30(4.4) | 23(3.4) | X | |||
| 37 ((5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 ((5.3) | Z | ||||
| La tensione suprema | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Assorbimento di umidità | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| Conduttività termica | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| Coefficiente di espansione termica | 22 28 173 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Densità | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Peeling di rame | 27.2(4.8) | N/A | Pli ((N/mm) | 1 oz ((35 mm) di foglio EDC dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo senza piombo compatibile | - Sì, sì. | N/A | N/A | N/A | N/A | |
Esplorare il potere di RT/duroid 5870: Scatenare il potenziale delle applicazioni ad alta frequenza
Introduzione:
Nel mondo delle applicazioni ad alta frequenza, la scelta del materiale PCB giusto è fondamentale per garantire prestazioni elettriche e affidabilità ottimali.Un materiale che si distingue per le sue proprietà eccezionali è RT/duroid 5870In questo articolo approfondiremo le caratteristiche e i vantaggi di RT/duroid 5870, esplorando le sue prestazioni elettriche, proprietà meccaniche, capacità di lavorazione,Durabilità in ambienti difficili, applicazioni versatili, standard di qualità, disponibilità globale e supporto tecnico.Unisciti a noi in questo viaggio mentre sblocchiamo il vero potenziale di RT/duroid 5870 e il suo impatto sui progetti ad alta frequenza.
Scavare le prestazioni elettriche:
La chiave per una prestazione elettrica superiore risiede nella costante dielettrica e nel fattore di dissipazione.33, garantendo un'efficiente trasmissione del segnale e una minima perdita di segnale, con un basso fattore di dissipazione di 0.0012, riduce al minimo le perdite di energia e migliora l'integrità del segnale, rendendolo ideale per applicazioni ad alta frequenza.
Robusto e affidabile:
RT/duroid 5870 presenta una notevole stabilità termica con un coefficiente termico di -115 ppm/°C, garantendo prestazioni costanti in un ampio intervallo di temperature.compresi il modulo di trazione e la tensione finaleLa RT/duroid 5870 offre un'affidabilità incrollabile sia a temperatura ambiente che ad alte temperature.
Integrazione senza soluzione di continuità:
La lavorazione e la modellazione dei PCB sono essenziali per i disegni personalizzati.Le sue proprietà materiali consolidate lo rendono una scelta versatile per varie applicazioni, offrendo ai designer la libertà di dare vita alle loro idee.
Durabilità in ambienti difficili:
L'operazione in ambienti ad alta umidità o il contatto con solventi e reagenti possono rappresentare sfide per i PCB.Resistente ai solventi e ai reagenti utilizzati per l'incisione o il rivestimento di bordi e foriIl suo tasso di assorbimento dell'umidità dello 0,02% e la sua resistenza chimica lo rendono una scelta ideale per ambienti difficili.
Versatilità nelle applicazioni:
RT/duroid 5870 trova ampie applicazioni in settori come l'aerospaziale, le telecomunicazioni e i sistemi radar.circuiti a micro strisce e a strisce, applicazioni a onde millimetriche, sistemi radar, sistemi di guida e antenne radio digitali punto a punto.Le proprietà elettriche uniformi di RT/duroid 5870 su un ampio intervallo di frequenza lo rendono una soluzione ideale per i progetti ad alta frequenza.
Assicurazione della qualità:
Quando si tratta di materiali per PCB, la qualità è di massima importanza. RT/duroid 5870 soddisfa gli standard IPC-Class-2, garantendo prestazioni costanti e affidabili.Test elettrici rigorosi garantiscono che ogni PCB soddisfi i più elevati standard di qualità e prestazioniCon RT/duroid 5870, puoi fidarti che i tuoi progetti ad alta frequenza sono in buone mani.
Disponibilità globale:
Non importa dove il vostro progetto vi porti, RT/duroid 5870 è facilmente disponibile in tutto il mondo.Dite addio alle limitazioni geografiche e abbracciate la disponibilità globale di RT/duroid 5870 per le vostre applicazioni ad alta frequenza.
Supporto tecnico e competenza:
Sappiamo che progettare applicazioni ad alta frequenza può essere complesso, per questo vi offriamo un supporto tecnico dedicato per aiutarvi in ogni fase.Il nostro team di esperti esperto è disponibile per rispondere alle vostre domandeCon il nostro supporto tecnico e la nostra competenza, potrete realizzare con fiducia i vostri progetti ad alta frequenza.
Innovazioni future:
Il mondo delle applicazioni ad alta frequenza è in continua evoluzione, come pure RT/duroid 5870.Rimanere all'avanguardia esplorando le future innovazioni e il potenziale di RT/duroid 5870Scopri come questo materiale PCB continua a spingere i confini della progettazione ad alta frequenza e a sbloccare nuovi regni di possibilità.
Conclusione:
RT/duroid 5870 è un materiale PCB rivoluzionario che apre un mondo di possibilità per applicazioni ad alta frequenza.capacità di integrazione senza soluzione di continuità, la durata in ambienti difficili, le applicazioni versatili, il rispetto degli standard di qualità, la disponibilità globale e il supporto tecnico dedicato lo rendono la scelta ideale per ingegneri e progettisti.RT/duroide 5870, potete liberare il pieno potenziale dei vostri progetti ad alta frequenza e dare vita alle vostre idee.
