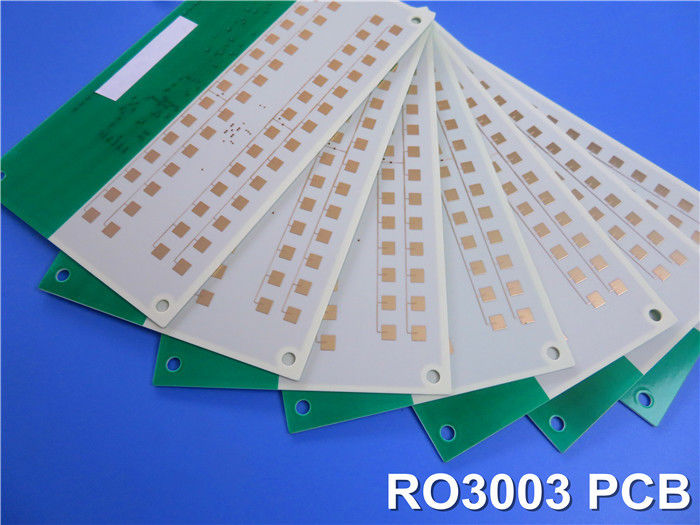

Evidenziare: | RO3003 PCB in oro per immersione,6 PCB ibridi a strato,Blind via PCB ibrido |
---|
E' lieto di presentarvi il nostro nuovo PCB, progettato con precisione e affidabilità per soddisfare le vostre esigenze elettroniche.Questo PCB di alta qualità è realizzato utilizzando Rogers RO3003 composti PTFE ricoperti di ceramica, garantendo prestazioni e durata eccezionali, con una costante dielettrica di 3,0 +/- 0,04 a 10 GHz 23°C e un fattore di dissipazione di 0,001 a 10 GHz 23°C,questo PCB offre una trasmissione del segnale affidabile e una perdita minima.
Le eccezionali proprietà meccaniche del PCB e il basso coefficiente di espansione termica (CTE) lo rendono una scelta ideale per varie applicazioni.e 25 ppm/°C rispettivamente consentono costruzioni affidabili di cartoni a strisce e a più stratiQuesto lo rende adatto per l'uso in disegni di cartoni multilivello e disegni ibridi con vetro epossidico.
Gli strati di rame, ciascuno di 18 μm, sono intercalati con Rogers 3003 Core e Prepreg FastRise 28 strati,fornire stabilità e integrità del segnaleLa costruzione finale del PCB si traduce in una scheda finita di spessore di 1,22 mm, con strati interni di 0,7 oz e strati esterni di 1,4 oz di rame.La finitura superficiale è ottenuta tramite verniciatura in oro per immersione, garantendo un'eccellente conducibilità e resistenza alla corrosione.
Con una dimensione compatta di 82,91 mm x 56,61 mm e una tolleranza di +/- 0,15 mm, questo PCB è progettato per la versatilità e la facile integrazione nei vostri sistemi elettronici.Supporta una traccia/spazio minima di 5/5 millimetri e una dimensione minima del foro di 0La scheda è dotata di vie cieche L1-L2 e L1-L3, migliorando la connettività e le capacità di routing del segnale.
Conformemente agli standard di qualità IPC-Class-2, questo PCB garantisce una produzione di alta qualità e un'artigianalità meticolosa.È stato sottoposto a una prova elettrica al 100% per garantire la sua integrità e affidabilitàLo strato superiore del PCB è progettato per soddisfare specifici requisiti di impedenza, con una traccia di 6 mil per impedenza a 50 ohm e una traccia di 7 mil / 6 mil per impedenza differenziale di 100 ohm.
Con 70 componenti, 116 pad totali e 234 vie, questo PCB offre ampio spazio per le vostre esigenze di circuiti.
Questo PCB trova le sue applicazioni in vari campi, come i filtri a banda, le antenne a patch a microstrip, gli oscillatori a tensione controllata e qualsiasi applicazione sensibile ai cambiamenti di temperatura.La sua gamma di funzionamento da -40°C a +85°C garantisce prestazioni affidabili in ambienti diversi.
I nostri PCB sono disponibili in tutto il mondo, e per qualsiasi richiesta tecnica, si prega di contattare Ivy a sales10@bichengpcb.com.e facilità di integrazione per i vostri progetti elettronici.
RO3003 Valore tipico | |||||
Immobili | RO3003 | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | -3 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Stabilità dimensionale | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistenza al volume | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistenza superficiale | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Modulo di trazione | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
Assorbimento di umidità | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calore specifico | 0.9 | j/g/k | Calcolato | ||
Conduttività termica | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coefficiente di espansione termica (-55 a 288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 12.7 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Svelare RO3003: il materiale primario per PCB ad alte prestazioni
Introduzione:
Nel campo delle applicazioni elettroniche ad alta frequenza, la scelta del materiale PCB giusto è cruciale per ottenere prestazioni e affidabilità ottimali.un materiale si distingue come l'opzione primariaCon le sue caratteristiche eccezionali e le sue proprietà versatili, RO3003 è diventato il materiale di riferimento per ingegneri e progettisti che cercano prestazioni di alto livello nei loro progetti di PCB.In questo articolo, esploreremo le ragioni per cui RO3003 regna supremo e perché dovrebbe essere il materiale di vostra scelta.
1Performance dielettrica senza pari:
RO3003 vanta una costante dielettrica (ε) di 3,0 ± 0,04 a 10 GHz e 23 °C, che lo rende una scelta ideale per applicazioni ad alta frequenza.La sua eccellente stabilità dielettrica costante garantisce una trasmissione del segnale costante e una perdita minima, consentendo prestazioni di circuito affidabili ed efficienti.
2. Basso fattore di dissipazione:
Con un fattore di dissipazione notevolmente basso (tanδ) di 0,001 a 10 GHz e 23 °C, RO3003 riduce al minimo la perdita di energia e la distorsione nei circuiti ad alta frequenza.Questa caratteristica garantisce che i tuoi segnali rimangano immacolati e accurati, che consente prestazioni superiori in applicazioni fino a 40 GHz.
3Stabilità a temperatura:
RO3003 presenta un'eccezionale stabilità dimensionale, con un basso coefficiente termico di ε e un coefficiente di espansione termica (CTE) di 17 ppm/°C (asse X), 16 ppm/°C (asse Y) e 25 ppm/°C (asse Z).Questa stabilità garantisce prestazioni affidabili anche in condizioni di temperatura estrema, che lo rende adatto ad applicazioni sensibili alle variazioni di temperatura.
4- Rigidità meccanica:
Le proprietà meccaniche di RO3003 lo rendono una scelta eccellente per le costruzioni di schede a strisce e a più strati.mentre il suo elevato modulo di trazione fornisce robustezza e protezione contro lo stress meccanico.
5Possibilità di progettazione versatile:
La versatilità di RO3003 consente un'ampia gamma di possibilità di progettazione.offrendo flessibilità nella creazione di configurazioni di circuiti complesseInoltre, si integra perfettamente con i disegni ibridi di schede multilivello in vetro epossidico, ampliando ulteriormente le sue potenziali applicazioni.
6Performance elettrica eccezionale:
RO3003 soddisfa requisiti di prestazione elettrica rigorosi, con uno strato superiore progettato per soddisfare requisiti specifici di impedenza.Con una traccia di 6 millimetri che fornisce un'impedenza di 50 ohm e con una traccia di 7 millimetri che consente un'impedenza differenziale di 100 ohm, RO3003 garantisce un'integrità del segnale precisa e prestazioni affidabili ad alta frequenza.
7Affidabilità e garanzia della qualità:
Prodotto secondo gli standard di qualità IPC-Class-2, RO3003 subisce rigorosi test e misure di controllo della qualità.e compatibilità di processo senza piombo, garantendo una soluzione affidabile e conforme per le vostre esigenze di PCB.
8Ampia gamma di applicazioni:
RO3003 trova applicazione in una moltitudine di settori e progetti. È particolarmente adatto per filtri a banda, antenne a patch a microstrip, oscillatori a tensione controllata,e qualsiasi applicazione che richieda prestazioni superiori, stabilità e resistenza alle variazioni di temperatura.
9Disponibilità globale:
Come materiale ampiamente riconosciuto e ricercato, RO3003 è facilmente disponibile in tutto il mondo.si può accedere a questo materiale fondamentale per soddisfare i vostri requisiti PCB.
Conclusione:
RO3003 si distingue come il materiale primario per PCB ad alte prestazioni, offrendo prestazioni dielettriche senza pari, basso fattore di dissipazione, stabilità a temperatura e possibilità di progettazione versatili.Le sue eccezionali prestazioni elettriche, affidabilità e disponibilità globale lo rendono la scelta preferita da ingegneri e progettisti di vari settori.Abbracciate la potenza di RO3003 e sbloccate il pieno potenziale delle vostre applicazioni elettroniche ad alta frequenza.
