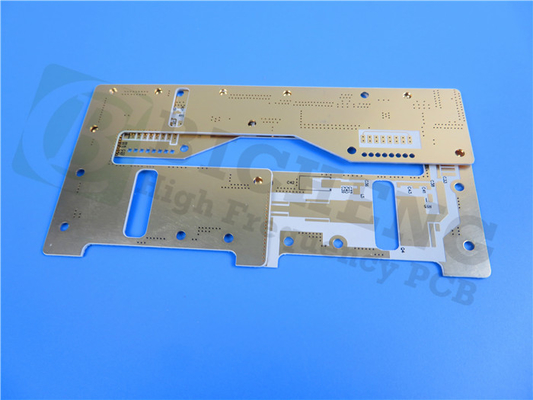

Siamo lieti di presentare il nostro nuovo PCB, realizzato in materiale RF-60A da 31 millimetri per applicazioni RF.
RF-60A Materiale per PCB:
Realizzato con precisione e innovazione, il nostro PCB RF-60A è dotato di un laminato rinforzato in fibra di vetro in ceramica organica, che garantisce un'affidabilità e una durata senza pari.La costante dielettrica a 10 GHz è 6.15, e il fattore di dissipazione a 10 GHz è 0.0028Con un tasso di assorbimento dell'umidità solo dello 0,02%, esso rimane altamente stabile anche in condizioni ambientali variabili.8 ppm/°C, e z CTE: 69 ppm/°C.
Principali vantaggi:
Con un basso assorbimento dell'umidità, garantisce una maggiore affidabilità in vari ambienti.La costante dielettrica stabile Dk su un ampio intervallo di frequenze garantisce una costante integrità del segnaleLa sua struttura dimensionalmente stabile garantisce prestazioni e compatibilità precise, mentre la bassa espansione dell'asse Z minimizza la perdita di segnale e massimizza l'efficienza.il PCB RF-60A si integra perfettamente in applicazioni impegnativeInoltre, i suoi eccezionali legami interlaminari garantiscono un'affidabilità e una durata superiori.
Dettagli di costruzione:
Per offrire un prodotto di altissimo livello, prestiamo meticolosa attenzione a ogni dettaglio.mentre il nucleo RF-60A è di 31 mil (0.787 mm) di spessore.
mMpressiva resistenza e affidabilità:
Il nostro RF-60A PCB è progettato per superare le vostre aspettative. Le dimensioni della scheda misurano 157mm x 109mm (8PCS, 8 tipi) con una tolleranza di +/- 0,15mm.permettendo disegni complessi, e la dimensione minima del foro è di 0,35 mm, garantendo connessioni precise. Non ci sono vie cieche, semplificando il processo di produzione.trovare un equilibrio tra prestazioni e flessibilità. Con un peso di rame finito di 1 oz (1,4 mil) sugli strati esterni, è garantita una conducibilità ottimale.La finitura superficiale è in oro immersivoIl PCB RF-60A è dotato anche di una maschera di saldatura superiore in verde per una maggiore protezione.Una prova elettrica al 100% viene effettuata prima della spedizione per garantire qualità e affidabilità.
Statistiche sui PCB:
Il nostro PCB RF-60A è stato progettato per soddisfare le vostre diverse esigenze. Può ospitare 25 componenti con un totale di 172 pad, tra cui 125 pad attraverso il buco e 47 pad SMT in alto.Con 153 vie e 6 reti, il nostro PCB RF-60A offre ampie opzioni di connettività.
Disponibilità mondiale:
Non importa dove ti trovi, il nostro RF-60A PCB è prontamente disponibile per alimentare le tue innovazioni.
Applicazioni:
La versatilità del nostro PCB RF-60A lo rende ideale per varie applicazioni, tra cui amplificatori di potenza, filtri e accoppiatori, componenti passivi e antenne.
Informazioni di contatto:
Per qualsiasi richiesta tecnica o ulteriori informazioni, contattate Ivy all'indirizzo sales10@bichengpcb.com.
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Rottura dielettrica | IPC-650 2.5.6 | kV | 53 | kV | 53 |
Forza dielettrica | ASTM D 149 | V/mil | 880 | kV/mm | 35 |
Resistenza al volume | IPC-650 2.5.17.1 (dopo umidità) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
Resistenza superficiale | IPC-650 2.5.17.1 (dopo umidità) | Oh, mio Dio. | 2.28 x 108 | Oh, mio Dio. | 2.28 x 108 |
Resistenza all'arco | IPC-650 2.5.1 | Secondi | 193 | Secondi | 193 |
Forza flessibile (MD) | ASTM D 790 | psi | 18,300 | N/mm2 | 126.2 |
Forza flessibile (CD) | ASTM D 790 | psi | 14,600 | N/mm2 | 100.7 |
Resistenza alla trazione (MD) | ASTM D 3039 | psi | 19,500 | N/mm2 | 134.4 |
Resistenza alla trazione (CD) | ASTM D 3039 | psi | 16,300 | N/mm2 | 112.4 |
Modulo dei giovani | ASTM D 3039 | kpsi | 1,590 | N/mm2 | 11,000 |
Rapporto di Poisson | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
Modulo di compressione | ASTM D 695 (23°C) | kpsi | 338 | 2,330 | |
Resistenza al peeling (1 oz. ED) | IPC-650 2.4.8 sec. 5.2.2 (Stresso termico) | Peso/in | 8 | N/mm | 1.4 |
Stabilità dimensionale (MD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 0.68 | mm/M | 0.68 |
Stabilità dimensionale (CD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 1.05 | mm/M | 1.05 |
Densità (gravità specifica) | ASTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
Conduttività termica | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
CTE (asse X) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 9 | ppm/°C | 9 |
CTE (asse Y) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 8 | ppm/°C | 8 |
CTE (asse Z) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 69 | ppm/°C | 69 |
Sgomberamento (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
Sgomberamento (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
Esportazione di gas (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
Indice di infiammabilità | UL 94 | V-0 | V-0 |
Scatenare la connettività con PCB RF-60A: una panoramica completa del prodotto
Introduzione
Nel campo della progettazione elettronica, il PCB RF-60A è emerso come un punto di svolta, rivoluzionando la connettività e offrendo prestazioni eccezionali.Questo articolo completo approfondisce le specifiche tecniche e le caratteristiche del PCB RF-60A, mostrando le sue capacità e evidenziando la sua idoneità per varie applicazioni.Esploriamo come il PCB RF-60A stabilisce un nuovo standard nel mondo dei circuiti stampati.
Proprietà dielettriche eccezionali
Il PCB RF-60A vanta proprietà dielettriche eccezionali che garantiscono l'integrità dei segnali anche ad alte frequenze.garantisce prestazioni costanti in un ampio intervallo di frequenzeInoltre, il suo basso fattore di dissipazione (Df) di 0,0038 a 10 GHz riduce al minimo la perdita di segnale, rendendolo ideale per applicazioni esigenti che richiedono una connettività precisa ed efficiente.il suo basso tasso di assorbimento dell'umidità di 0.02% garantisce la stabilità in condizioni ambientali variabili, proteggendo da problemi legati all'umidità che possono influenzare i componenti elettronici.
Robusta resistenza meccanica
Progettato per l'affidabilità e la durata, il PCB RF-60A presenta una resistenza meccanica eccezionale.La sua resistenza alla flessione sia nella direzione della macchina (MD) che nella direzione trasversale (CD) soddisfa rigorosi standard, con valori MD di 18.300 psi (126,2 N/mm^2) e valori CD di 14.600 psi (100,7 N/mm^2).Inoltre,, la sua elevata resistenza alla trazione, con valori MD di 19.500 psi (134.4 N/mm^2) e valori CD di 16.300 psi (112.4 N/mm^2), ne rafforza la robustezza.000 N/mm^2) e il rapporto di Poisson di 0.068 contribuiscono ulteriormente alla sua stabilità meccanica, offrendo tranquillità nelle applicazioni più impegnative.
Affidabilità e stabilità
Con il PCB RF-60A, l'affidabilità e la stabilità sono prioritarie. Mostra un'eccellente stabilità dimensionale, con cambiamenti minimi di dimensione anche dopo la cottura.68 mils/in (0Inoltre, mantiene la sua integrità strutturale sotto stress termico, con una resistenza alla buccia di 8 lbs/in (1.05 mm/m).4 N/mm) per 1 ozQueste proprietà assicurano che il PCB RF-60A rimanga stabile e affidabile durante il funzionamento, anche in ambienti termici difficili.
Rispetto dell'ambiente e sicurezza
Il PCB RF-60A non solo eccelle nelle prestazioni, ma rispetta anche gli standard ambientali.È conforme ai regolamenti ROHS (Restriction of Hazardous Substances) e WEEE (Waste Electrical and Electronic Equipment)Inoltre, il suo indice di infiammabilità UL 94 V-0 evidenzia le sue proprietà antincendio, offrendo un ulteriore livello di sicurezza.il PCB RF-60A subisce test rigorosi, comprese le prove di deflusso di gas, in cui si dimostrano percentuali minime di deflusso di gas, in conformità ai requisiti ASTM E 595.
Conclusioni
Il PCB RF-60A stabilisce nuovi standard di connettività e prestazioni.e la conformità alle norme ambientali lo rendono una scelta ideale per diverse applicazioni elettroniche, promuovendo l'innovazione.
