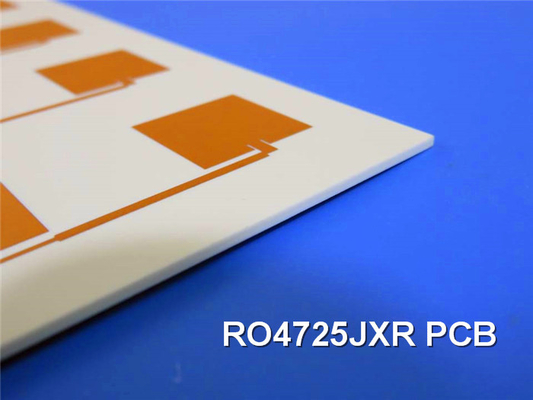

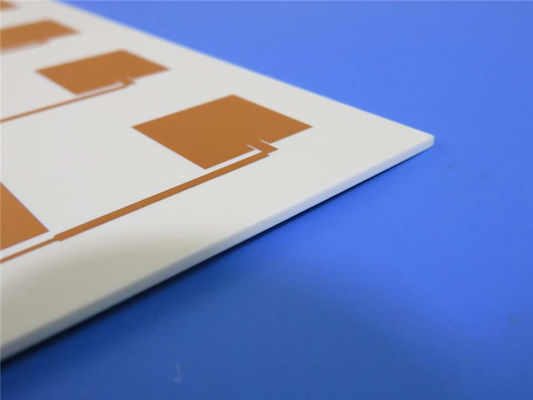

Rogers RO4725JXR High Frequency RF Printed Circuit Board Antenna di grado DK 2.55

MOQ: 1pc
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-215.V1.0
Materiale:
Idrocarburi / ceramica / vetro tessuto
Conteggio di strato:
PCB a singola faccia, PCB a doppia faccia, PCB multistrato, PCB ibrido
Spessore del PWB:
30.7mil ((0.780mm), 60.7mil (1.542mm)
Dimensioni del circuito stampato:
≤400 mm x 500 mm
Peso di rame:
1oz (35µm), 2oz (70µm)
Maschera della lega per saldatura:
Verde, Nero, Blu, Rosso, Giallo, Bianco ecc.
Finitura superficia:
Oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo, OSP, ENEPIG, oro puro ecc.
Evidenziare:

Fabbricazione a partire da fibre di vetro

,

PCB ad alta frequenza di grado antenna

,

RF Circuito stampato DK 2.55

Descrizione del prodotto

I laminati Rogers RO4725JXR di grado antenna offrono un sostituto affidabile ed economico per i laminati tradizionali a base di PTFE.



I sistemi di resina utilizzati nei materiali dielettrici RO4725JXR offrono le proprietà essenziali necessarie per una prestazione ottimale dell'antenna.I laminati di grado antenna RO4725JXR sono pienamente compatibili con i processi di saldatura convenzionali FR-4 e a alta temperatura senza piomboA differenza dei laminati tradizionali a base di PTFE, questi materiali non richiedono un trattamento speciale per la preparazione di fori.i progettisti possono ottenere soluzioni convenienti senza compromettere le prestazioni.



RO4725JXR Proprietà tipiche

Immobili RO4725JXR Direzione Unità Condizione Metodo di prova
Costante dielettrica, εr Processo 20,55 ± 0.05 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Costante dielettrica 2.64 Z   1.7 GHz - 5
GHz		 Metodo della lunghezza di fase differenziale
Fattore di dissipazione 0.0026 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
0.0022   2.5 GHz
Coefficiente termico di εr +34 Z ppm/°C -50°C a 150°C IPC-TM-650, 2.5.5.5
Resistenza al volume (0,030") 2.16 x 10^8   MΩ•cm COND A IPC-TM-650, 2.5.17.1
Resistenza superficiale (0,030") 4.8 x 10^7   MΩ COND A IPC-TM-650, 2.5.17.1
PIM -166   dBc 50 ohm
0.060		 43 dBm
1900 MHz
Forza elettrica (0,030 ‰) 630 Z V/mil   IPC-TM-650, 2.5.6.2
Forza flessibile MD 121 (17.5)   MPa
(kpsi)		 NT1 commercio ASTM D790
CMD 92 (13.3)
Stabilità dimensionale < 0.4 X,Y mm/m dopo l'incisione
+E2/150°C		 IPC-TM-650, 2.4.39A
Coefficiente di calore
Espansione		 13.9 X ppm/°C -55 a 288°C IPC-TM-650, 2.1.24
19.0 Y
25.6 Z
Conduttività termica 0.38 Z W/mK° 50°C ASTM D5470
Assorbimento di umidità 0.24%   % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Tg > 280   °C   IPC-TM-650 2.4.24
Td 439   °C   ASTM D3850
Densità 1.27   gm/cm3   ASTM D792
Forza della buccia di rame 8.5   pi 1 oz LoPro EDC IPC-TM-650 2.4.8
Infiammabilità N/A       UL94
Processo senza piombo compatibile - Sì.



Caratteristiche:

1Costante dielettrica di 2,55 +/- 0.05

2Basso coefficiente di espansione termica sull'asse Z a 25,6 ppm/°C

3. Basso TCDk (coefficiente termico della costante dielettrica) di +34 ppm/°C

4Fattori di dissipazione che vanno da.0022 a.0026

5. Alta temperatura di transizione del vetro (Tg) superiore a 280°C



Vantaggi:

1- Basse perdite di inserimento, garantendo una minima perdita di segnale durante la trasmissione

2. Dk (constante dielettrica) abbinata alle offerte di antenne standard basate su PTFE, facilitando l'integrazione senza soluzione di continuità con i progetti esistenti

3. Riduzione dell'intermodulazione passiva (PIM), con conseguente miglioramento della qualità del segnale e minore interferenza

4. prestazioni di circuito costanti, che forniscono risultati affidabili e prevedibili.



La nostra capacità di PCB ((RO4725JXR)

Materiale per PCB: Idrocarburi / ceramica / vetro tessuto
Indicazione: RO4725JXR
Costante dielettrica: 2.55
Numero di strati: PCB a singolo lato, PCB a doppio lato, PCB a più strati, PCB ibrido
spessore dielettrico: 30.7mil ((0.780mm), 60.7mil (1.542mm)
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, Nero, Blu, Rosso, Giallo, Bianco ecc.
Finitura superficiale: Oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo, OSP, ENEPIG, oro puro ecc.



Applicazioni tipiche

Antenne della stazione base cellulare



Rogers RO4725JXR High Frequency RF Printed Circuit Board Antenna di grado DK 2.55 0
