RO4725JXR Antenna PCB costruita su substrati con doppio strato di rame e oro di immersione

RO4725JXR Antenna PCB Built On Substrates With Double Layer Copper And Immersion Golds
RO4725JXR Antenna PCB Built On Substrates With Double Layer Copper And Immersion Golds RO4725JXR Antenna PCB Built On Substrates With Double Layer Copper And Immersion Golds

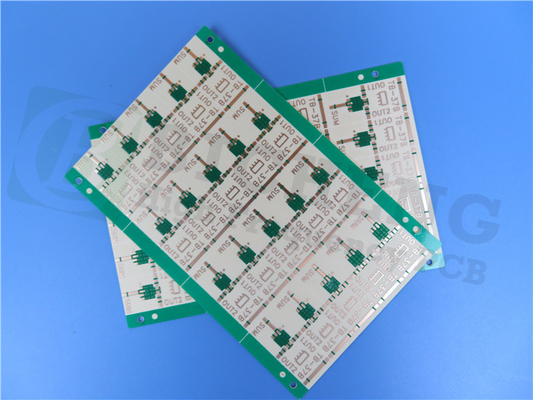

Grande immagine :  RO4725JXR Antenna PCB costruita su substrati con doppio strato di rame e oro di immersione

Dettagli:
Luogo di origine: Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-216.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale: Idrocarburi / ceramica / vetro tessuto Conteggio di strato: 2 strati
Spessore del PWB: 0.9mm Dimensioni del circuito stampato: 146.15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm
Peso di rame: 1 oz (1,4 ml) di strati esterni Maschera della lega per saldatura: Verde
Finitura superficia: oro di immersione
Evidenziare:

Tavola PCB RF per antenna

,

Fabbricazione a partire da materiali di cui all'allegato II

,

Immersione Gold Antenna PCB

Breve introduzione

Questo PCB rigido a 2 strati presenta uno stackup con copper_layer_1 di 35 μm, un Rogers RO4725JXR Core di 30,7 millimetri (0,780 mm) e copper_layer_2 di 35 μm. Ha uno spessore di scheda finito di 0.9 mm e un peso di 1 oz di Cu finito (1I dettagli di costruzione includono dimensioni della scheda di 146,15 mm x 60,8 mm, traccia minima/spazio di 5/6 millimetri e dimensione minima del foro di 0,5 mm.Non ha vias ciechi e ha uno spessore di 20 μm.



Il PCB utilizza l'immersione in oro come finitura superficiale, con maschera verde di saldatura superiore e nessuna maschera di saldatura inferiore.viene eseguita una prova elettrica al 100% per garantire la qualitàL'opera d'arte fornita è in forma di file Gerber RS-274-X e il PCB è conforme allo standard di qualità IPC-Class-2.



Con un totale di 54 componenti e 67 pad, questo PCB ha 67 pad SMT superiori, nessun pad SMT inferiore, 249 vie e 3 reti.È comunemente utilizzato in applicazioni come le antenne delle stazioni base cellulari e gli amplificatori di potenza.



Parametri Valori
Tipo di PCB PCB rigidi a due strati
Copper_layer_1 35 μm
Rogers RO4725JXR Core 300,7 mil (0,780 mm)
Copper_layer_2 35 μm
Dimensioni della scheda 146.15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm
Traccia/spazio minimo 5/6 milligrammi
Dimensione minima del foro 0.5 mm
Via cieca - No, no.
Spessore della tavola finita 0.9 mm
Peso di Cu finito 1 oz (1,4 ml) di strati esterni
Via spessore del rivestimento 20 μm
Finitura superficiale Oro per immersione
Top Silkscreen - No, no.
Fusoliera di fondo - No, no.
Top Solder Mask Verde
Maschera di saldatura inferiore - No, no.
Prova elettrica 100% prima della spedizione
Componenti 54
Total Pads 67
Acciai per il buco 0
Pad SMT superiori 67
Pad SMT di fondo 0
Vias 249
Reti 3
Tipo di opere d'arte fornite Gerber RS-274-X
Standard di qualità Classe IPC-2
Disponibilità Nel mondo
Applicazioni tipiche Antenne e amplificatori di potenza delle stazioni base cellulari



Caratteristiche/benefici:

I PCB RF RO4725JXR offrono una serie di vantaggi a causa delle loro proprietà uniche:



PIM ridotto:Questi PCB presentano una ridotta intermodulazione passiva, con conseguente miglioramento della qualità del segnale e una riduzione delle interferenze.



Basse perdite di inserimento:Con un dielettrico a bassa perdita e un foglio a basso profilo, questi PCB riducono al minimo la perdita di segnale durante la trasmissione.



RO4725JXR Dk 2.55:La costante dielettrica di 2,55 garantisce prestazioni elettriche coerenti e compatibilità con materiali standard a base di PTFE.



I PCB presentano anche un riempitore unico e microsfere chiuse, fornendo ulteriori vantaggi:



Densità bassa:Con una densità di soli 1,27 gm/cm3, questi PCB sono circa il 30% più leggeri dei pannelli PTFE/Vettura, offrendo un risparmio di peso nelle applicazioni.



CTE basso dell'asse Z (coefficiente di espansione termica) di 25,6 ppm/°C: Questa proprietà garantisce la stabilità dimensionale e prestazioni affidabili a fronte di variazioni di temperatura.



Altre caratteristiche notevoli includono:

Tg elevato (> 280°C):L'elevata temperatura di transizione del vetro consente flessibilità di progettazione e compatibilità con processi di montaggio automatizzati.



TCDk basso (+34 ppm/°C):Il basso coefficiente termico della costante dielettrica garantisce prestazioni di circuito costanti, riducendo al minimo le variazioni dovute a variazioni di temperatura.



Sistema/riempitore di resina termo-resistente appositamente formulato:Questa formulazione offre facilità di fabbricazione e compatibilità con i processi di perforatura placcata (PTH).



Inoltre, i laminati RO4725JXR sono rispettosi dell'ambiente:



Compatibilità di processo senza piombo:Questi PCB sono adatti a processi di saldatura privi di piombo.



Compatibilità RoHS:Essi soddisfano i requisiti della direttiva sulla limitazione delle sostanze pericolose (RoHS).



Le applicazioni tipiche per i PCB RO4725JXR includono antenne di stazioni base cellulari, ecc.



RO4725JXR Antenna PCB costruita su substrati con doppio strato di rame e oro di immersione 0



Tipi e marchi di substrato FR-4 standard, FR-4 ad alta Tg, materiali ad alta frequenza, poliammide/PET materiali flessibili
Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic
Tipi di tavola PCB rigidi, circuiti flessibili, PCB rigidi-flessibili, PCB ibridi, PCB HDI
Modello CCL Alto Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Alto CTI FR-4: S1600L, ST115
Rogers Corp.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917
Taconico:Il presente regolamento entra in vigore il ventesimo giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
F4B PTFE compositi:(DK2,2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Dimensione massima di consegna 1200 mm x 572 mm
Spessore minimo del pannello finito L≤2L: 0,15 mm; 4L: 0,4 mm
Spessore massimo del pannello finito 100,0 mm
Fori sepolti ciechi (non incrociati) 0.1 mm
Rapporto di aspetto massimo del foro 15:01
Diametro minimo del foro meccanico 0.1 mm
Tolleranza del foro +/- 0,0762 mm
Tolleranza del buco di pressa +/- 0,05 mm
Tolleranza di buco di rame non placcato +/- 0,05 mm
Numero massimo di strati 32
Strato interno ed esterno Spessore massimo del rame 12 oz
Tolleranza minima del foro di trivellazione +/- 2 mil
Tolleranza minima da uno strato all'altro +/- 3 mil
Larghezza minima della linea/distanza tra le linee 3 ml/3 ml
Diametro minimo BGA 8 mil
Tolleranza di impedenza < 50Ω ± 5Ω; ≥50Ω±10%
Processi di trattamento superficiale HASL a piombo/senza piombo, oro immersivo, argento immersivo, stagno immersivo, OSP, ENIG, ENEPIG, inchiostro al carbonio, maschera peelable, dito d'oro, ecc.
