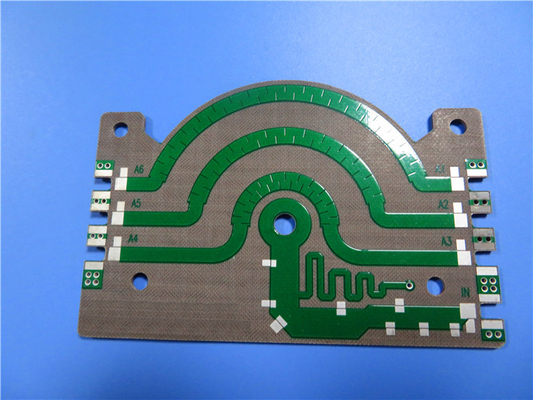

Dischi di circuito PCB ad alta frequenza 60mil TLY-5Z

Dischi di circuito PCB ad alta frequenza 60mil TLY-5Z

MOQ: 1pc
prezzo: USD 9.99-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

Fabbricazione a partire da prodotti di base

,

Circuiti PCB ad alta frequenza 60 millimetri

,

Dischi di circuito per PCB ad alta frequenza TLY-5Z

Descrizione del prodotto

Oggi parleremo di PCB TLY-5Z, un tipo di PCB ad alta frequenza che viene prodotto su substrati leggeri.



I laminati TLY-5Z sono composti avanzati realizzati in PTFE riempito di vetro, rinforzati con fibra di vetro tessuta.come l'aerospaziale.



La struttura riempita di vetro fornisce una stabilità dimensionale che non può essere raggiunta con PTFE non rinforzati.che non è raggiungibile con materiali compositi ricchi di PTFE.



Ora, diamo un'occhiata più da vicino alle proprietà tipiche dei laminati TLY-5Z.



TLY-5Z presenta una bassa costante dielettrica di 2,2 e un basso fattore di dissipazione di 0,0015 a 10 GHz.



In termini di prestazioni elettriche, TLY-5Z vanta un'elevata tensione di rottura dielettrica di 45 kV e una resistenza dielettrica di 770 V/mil.



Rispetto ai materiali convenzionali con una costante dielettrica di 2,2, TLY-5Z ha un coefficiente di temperatura della costante dielettrica (TCDk) inferiore a -72 ppm/°C, che va da -55 a 150°C.la sua conduttività termica è relativamente bassa a 0.2 W/m/K.



D'altra parte, TLY-5Z ha ottime proprietà meccaniche./ pollice per 1 oz di rame e una resistenza alla trazione superiore a 9000 psi sia nella direzione della macchina (MD) che nella direzione trasversale (CD)Il modulo di trazione supera i 16000 psi in entrambe le direzioni e può allungare l'estensione del 6% e del 6,9%.



Immobili Condizioni Valore Unità Metodo di prova
Proprietà elettriche
Costante dielettrica @ 10 GHz 2.20+/- 0.04   IPC-650 2.5.5.5.1 Mod.
Fattore di dissipazione @ 10 GHz 0.0015   IPC-650 2.5.5.5.1 Mod.
Resistenza al volume   10^9 Mohms/cm IPC-650 2.5.17.1
Resistenza superficiale   10^8 Mohms IPC-650 2.5.17.1
Tensione di rottura dielettrica   45 kV IPC-650 2.5.6
Forza dielettrica   770 V/mil IPC-650 2.5.6.2
Proprietà termiche
Tc(D) K (-55 ~ 150°C) - 72 anni. ppm/°C IPC-650 2.5.5.6 Mod.
Conduttività termica   0.2 W/M*K IPC-650 2.4.50
CTE (25 - 260°C) X 30 ppm/oC IPC-650 2.4.41
  Y 40 ppm/oC IPC-650 2.4.41
  Z 130 ppm/oC IPC-650 2.4.41
Proprietà meccaniche
Forza della buccia 1 oz. di rame 7 Peso/pollice IPC-650 2.4.8
Resistenza alla trazione MD 9137 psi IPC-650 2.4.18.3
  CD 9572 psi IPC-650 2.4.18.3
Modulo di trazione MD 182,748 psi IPC-650 2.4.18.3
  CD 165,344 psi IPC-650 2.4.18.3
Proprietà meccaniche
L'allungamento MD 6 % IPC-650 2.4.18.3
  CD 6.9 % IPC-650 2.4.18.3
Forza flessibile MD 10,300 psi ASTM D790
  CD 11,600 psi ASTM D790
Modulo flessibile MD 377,100 psi ASTM D790
  CD 432,213 psi ASTM D790
Stabilità dimensionale MD - Zero.05- 0! - 0!05 % (10mil, 30mil) IPC-650 2.4.39 (Bake)
  CD - Zero.17- 0!11 % (10mil, 30mil) IPC-650 2.4.39 (Bake)
Stabilità dimensionale MD - Zero.07- 0! - 0!07 % (10mil, 30mil) IPC-650 2.4.39 (stress)
  CD - Zero.22- 0! - 0!14 % (10mil, 30mil) IPC-650 2.4.39 (stress)
Densità Gravità specifica 1.92 g/cm3 IPC-650 2.3.5
Proprietà chimiche/fisiche
Calore specifico   0.95 J/g°C IPC-650 2.4.50
Assorbimento di umidità   0.03 % IPC-650 2.6.2.1
Durezza Durometro 68 - ASTM D2240
Classificazione di infiammabilità UL-94   V-0   UL-94



In termini di resistenza flessibile, TLY-5Z si comporta bene con 10300 psi e 11600 psi rispettivamente nelle direzioni MD e CD.ha un elevato modulo di flessione di oltre 300 mila e 400 mila rispettivamente nelle direzioni MD e CD.



TLY-5Z dimostra una buona stabilità dimensionale, con un valore nominale negativo di circa -0,05% nella direzione MD.con un valore di -00,07% per diversi spessori.



Con una densità di 1,92 g/cm3, TLY-5Z è un laminato a bassa densità, ha un valore termico specifico di 0,95 J/g/°C e un basso tasso di assorbimento dell'umidità dello 0,03%.Ha anche una durezza durometrica di 68 ed è compatibile con UL 94V-0..



In Bicheng PCB, offriamo PCB TLY-5Z in varie configurazioni, tra cui schede a doppio strato, schede multi-strato e disegni ibridi.30 ml, e 60 millimetri, e possiamo anche personalizzare lo spessore in incrementi di 10 millimetri (0,250 mm).



Offriamo rame finito su linee ferroviarie con opzioni di 1 oz e 2 oz.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.



Materiale per PCB: Composti in PTFE riempiti di vetro con rinforzo in fibra di vetro tessuto.
Indicazione: TLY-5Z
Costante dielettrica: 2.20 +/- 0,04 (10 GHz)
Fattore di dissipazione 0.0015 (10 GHz)
Numero di strati: PCB a doppio lato, PCB a più strati, PCB ibrido
Spessore del laminato: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale: Oro immersivo, livello di saldatura ad aria calda (HASL), argento immersivo, stagno immersivo, OSP, placcato in oro puro, ENEPIG, rame nudo, ecc.



Sono disponibili vari colori di maschera di saldatura come verde, nero, blu, giallo e rosso, e offriamo opzioni di rivestimento della superficie tra cui oro immersivo, HASL, argento immersivo, stagno immersivo, OSP,oro puro, ENEPIG, e rame nudo.



Le schede TLY-5Z sono comunemente utilizzate nei componenti aerospaziali, nelle antenne a basso peso per aeromobili e nei componenti passivi RF.



In conclusione, TLY-5Z non è solo un'opzione ad alte prestazioni, ma anche una scelta interessante dal punto di vista dei costi.Offre un'alternativa più conveniente rispetto ai tradizionali laminati rivestiti di rame ricchi di PTFE. TLY-5Z è adatto per applicazioni a microonde commerciali ad alto volume in cui i substrati ricchi di PTFE possono essere troppo costosi.
