Oggi vorrei parlarvi di un notevole composito di PTFE ricoperto di ceramica che offre una stabilità eccezionale sia sotto il profilo elettrico che meccanico.
I laminati di circuito ad alta frequenza RO3010 di Rogers sono progettati specificatamente per applicazioni commerciali a microonde e radiofrequenza.che forniscono proprietà elettriche eccezionali e proprietà meccaniche coerentiCiò consente ai nostri progettisti di creare disegni di schede multistrato utilizzando diversi materiali dielettrici costanti per ogni strato, senza affrontare problemi di deformazione o affidabilità.
RO3010 Proprietà tipiche
La costante dielettrica del materiale RO3010 è tipicamente 10.2, con una tolleranza di ± 0.15.
Inoltre presenta un fattore di dissipazione pari a 0.0022, il che lo rende un'ottima scelta per circuiti ad alta frequenza che richiedono una perdita minima di segnale.
Tuttavia, il coefficiente termico della costante dielettrica nella direzione Z è di −395 ppm/°C a 10 GHz, che va da −50°C a 150°C.Questo valore è relativamente elevato e potrebbe non essere adatto per ambienti di lavoro sensibili alla temperatura.
La stabilità dimensionale di RO3010 è degna di nota. nelle direzioni X e Y, subisce cambiamenti dimensionali minimi, misurando rispettivamente solo 0,35 e 0,31 mm/m.Questo garantisce che il materiale rimanga stabile e non si deforme durante il processo di produzione, garantendo che il prodotto finale soddisfi le specifiche richieste.
La resistenza al volume e la resistenza superficiale di RO3010 sono rispettivamente di 105 MΩ.cm e 105 MΩ.Questi valori di resistività controllano efficacemente il flusso di elettricità all'interno del circuito e assicurano un'efficiente trasmissione del segnale.
Immobili | RO3010 | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 10.2±0.3 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 11.2 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Stabilità dimensionale | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistenza al volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistenza superficiale | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Modulo di trazione | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Assorbimento di umidità | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calore specifico | 0.8 | j/g/k | Calcolato | ||
Conduttività termica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Coefficiente di espansione termica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 9.4 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
RO3010 presenta un modulo di trazione superiore a 1900 MPa nelle direzioni X e Y.
Con un tasso di assorbimento dell'umidità dello 0,05%, dimostra un'elevata resistenza all'ingresso dell'acqua.
Inoltre, la capacità termica specifica di RO3010 è calcolata a 0,8 J/g/K, indicando la sua capacità di assorbimento dell'energia termica.
Inoltre, secondo il metodo ASTM D 5470 a una temperatura di 50 °C, la conduttività termica di RO3010 misura 0,95 W/m/K, suggerendo una buona conduttività termica.
Per quanto riguarda il coefficiente di espansione termica (CTE), le prestazioni del materiale, determinate utilizzando l'IPC-TM-650 2.4.4.1. metodo di prova a 23°C e all'umidità relativa del 50%, fornisce valori di 13, 11 e 16 ppm/°C rispettivamente nelle direzioni X, Y e Z, in un intervallo di temperatura compreso tra -55 e 288°C.Questo risultato è piuttosto favorevole.Di conseguenza, i PCB che utilizzano il RO3010 presentano un'eccellente stabilità dimensionale e affidabilità nei fori rivestiti.
RO3010 può resistere a temperature di decomposizione fino a 500°C.
Inoltre, è stato testato e confermato di avere una densità di 2,8 gm/cm3 a 23°C.
La resistenza del rame a buccia di RO3010 dopo galleggiamento con saldatura, misurata utilizzando 1 oz di rame ED e IPC-TM 2.4.8, è di 9,4 libbre/in.
È classificato come infiammabilità V-0 secondo la norma UL 94 ed è compatibile anche con processi privi di piombo.

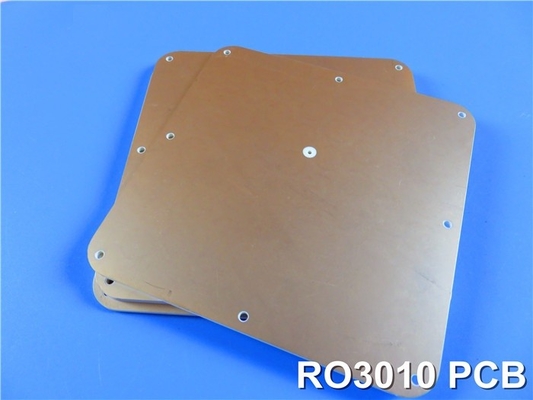

Capacità di PCB (RO3010)
Per i PCB RO3010, offriamo opzioni per disegni a doppio strato, multi-strato e ibrido.
I pesi di rame disponibili includono 1 oz (35 μm) e 2 oz (70 μm).
Lo spessore del PCB può essere personalizzato, con scelte che vanno da 5 mil (0,127 mm) a 50 mil (1,27 mm).
La dimensione massima per i PCB RO3010 è di 400 mm x 500 mm, consentendo disegni di una sola scheda o di più disegni all'interno di un pannello.
Forniamo anche maschere di saldatura in vari colori, come verde, nero, blu, giallo, rosso, bianco e altri.
Inoltre, offriamo diverse opzioni di trattamento superficiale, tra cui oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo e OSP, per soddisfare diverse esigenze.
Materiale per PCB: | Fabbricazione a partire da materiali di polietilene |
Indicazione: | RO3010 |
Costante dielettrica: | 10. 2 ± 0,3 (processo Dk) 11,2 (progettazione Dk) |
Numero di strati: | Disegni a doppio strato, a più strati e ibridi |
Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
Spessore del PCB: | 5 mil (0,127 mm), 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, bianco ecc. |
Finitura superficiale: | Oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo, OSP, ENEPIG ecc. |
I PCB RO3010 sono adatti ad applicazioni in radar automobilistici, antenne GPS, antenne di patch di comunicazione wireless e sistemi satellitari di trasmissione diretta, tra gli altri.
Conclusioni
Il processo di produzione per i PCB ad alta frequenza RO3010 è simile a quello dei PCB PTFE standard.E' inoltre applicabile la norma RO3010 per gli incisivi di rame e di rame comunemente utilizzati per la lavorazione di materiali in vetro epossidico.Pertanto, è adatto ai processi di produzione in serie, consentendo un vantaggio competitivo sul mercato.
