| Evidenziare: | 2 strati di schede PCB RF,20 milligrammi di PCB rigidi,Tavola di circuito rigido per PCB |
||
|---|---|---|---|

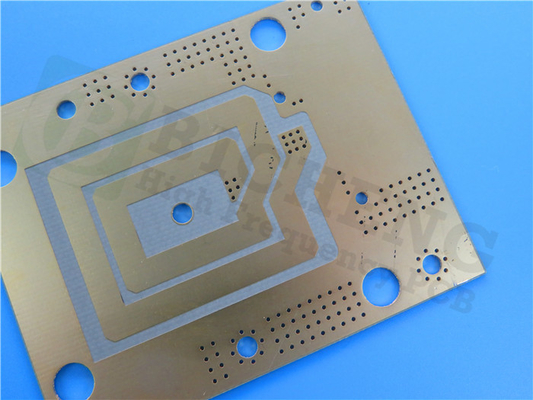

Vi presentiamo il nostro nuovo PCB costruito su materiali compositi PTFE rinforzati con fibra di vetro tessuta Rogers DiClad 880.stabilità dimensionale, e resistenza chimica, che lo rende la scelta perfetta per una vasta gamma di sistemi ad alte prestazioni.
Questo substrato PCB presenta una DK di 2,2 +/- 0,04 a 10 GHz/23°C e 1 MHz, insieme a un fattore di dissipazione di 0,0009 a 10 GHz/23°C e 0,0008 a 1 MHz.Esso presenta un TCDK di -160 ppm/°C, compreso tra -10°C e 140°C.Inoltre, con un tasso di assorbimento dell'umidità di soli 0,02%, supera gli altri compositi a base di PTFE in ambienti umidi.
Il substrato PCB vanta diverse caratteristiche chiave: offre una tangente di perdita estremamente bassa, riducendo al minimo il degrado del segnale e garantendo un'integrità del segnale superiore.L'ottima stabilità dimensionale del substrato DiClad 880 garantisce prestazioni costanti anche in ambienti difficili. Si può contare sull'uniformità delle prestazioni del prodotto, che garantisce un funzionamento coerente e affidabile su un'ampia gamma di frequenze.
| Parametro | Valore |
| Numero di strati | 1-32 |
| Materiali per il substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.)), FR-4 CTI elevato> 600V; poliammide, PET; nucleo metallico ecc. |
| Dimensione massima | Test in volo: 900*600mm, prova di impianto 460*380mm, nessuna prova 1100*600mm |
| Tolleranza del quadro di riferimento | ± 0,0059" (0,15 mm) |
| Spessore del PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza dello spessore ((T≥0,8 mm) | ± 8% |
| Tolleranza di spessore (t<0,8 mm) | ± 10% |
| Spessore dello strato isolante | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Traccia minima | 0.003" (0,075 mm) |
| Spazio minimo | 0.003" (0,075 mm) |
| Spessore esterno del rame | 35 μm-350 μm (1 oz-10 oz) |
| Spessore interno del rame | 17 μm-350 μm (0,5 oz - 10 oz) |
| Foratura (meccanica) | 0.0079" - 0.25" (0.2mm-6.35mm) |
| Fuoco finito ((Meccanico) | 0.0039"-0.248" (0.10mm-6.30mm) |
| Diametro Tolleranza (meccanica) | 0.00295" (0.075mm) |
| Registrazione (meccanica) | 0.00197" (0,05 mm) |
| Rapporto di aspetto | 12:1 |
| Tipo di maschera di saldatura | LPI |
| Ponte Min Soldermask | 0.00315" (0,08mm) |
| Minima clearance della maschera di saldatura | 0.00197" (0,05 mm) |
| Collegamento tramite Diametro | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolleranza di controllo dell'impedenza | ± 10% |
| Finitura superficiale | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure gold plated ecc. |
Questo PCB dimostra prestazioni meccaniche costanti, offrendo eccezionale durata e affidabilità per sistemi elettronici critici.proteggere dai danni causati da varie sostanze chimicheL'assorbimento di umidità più basso tra i compositi a base di PTFE migliora ulteriormente l'affidabilità del PCB.
Con una costante dielettrica stabile (Dk) su un ampio intervallo di frequenza, questo PCB consente un controllo e una trasmissione del segnale precisi.risultante in una minore perdita di inserimento e una migliore integrità complessiva del segnale.
Questo stackup di PCB rigidi a due strati è costituito da strato 1 di rame con uno spessore di 35 μm, un substrato DiClad 880 con uno spessore di 0,508 mm (20 mil) e strato 2 di rame con uno spessore di 35 μm.La tavola finita ha uno spessore di 0.6 mm e un peso di Cu di 1 oz (1,4 mil) sugli strati esterni.
Questo PCB trova una varietà di applicazioni, tra cui reti di alimentazione radar, reti di array in fase commerciale, antenne stazioni base a bassa perdita, sistemi di guida, antenne radio digitali, filtri, accoppiatori,e LNA.
Per richieste tecniche o per effettuare un ordine, si prega di contattare il nostro team dedicato alle vendite all'indirizzo sales10@bichengpcb.com.Diamo la priorità al supporto eccezionale al cliente e miriamo a fornire PCB di alta qualità ai clienti di tutto il mondo..
