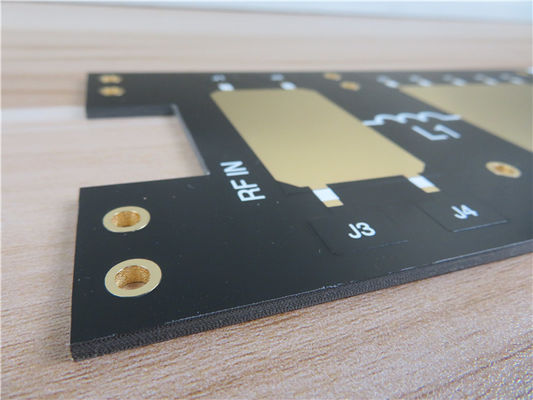

| Evidenziare: | 30 ml di PCB di rame nudo,1 oz di PCB di rame nudo,Fabbricazione a partire da materiali di cui all'allegato II |
||
|---|---|---|---|
Questo substrato PCB è realizzato utilizzando la fibra di vetro PTFE Wangling F4BM250, garantendo qualità e prestazioni superiori.Il foglio di rame ED positivo migliora la conduttività e l'integrità del segnaleCon una costante dielettrica di 2,50 a 10 GHz/23°C e una tangente di perdita bassa di 0,0012 a 10 GHz, questo PCB garantisce un'eccellente trasmissione del segnale.8 N/mm e un tasso di assorbimento dell'umidità inferiore a 0I valori del CTE (coefficiente di espansione termica) sono 20 ppm/°C (asse X), 25 ppm/°C (asse Y) e 187 ppm/°C (asse Z).
Questo PCB offre una varietà di spessori dielettrici, consentendo di adattarlo alle proprie esigenze specifiche.Con commercializzazione, la produzione su larga scala, questo PCB rappresenta un esempio di elevata efficienza economica senza compromettere la qualità.
Questo PCB rigido a 2 strati è dotato di uno stackup ben progettato per prestazioni ottimali.e un altro strato di rame di 35 μm sul fondoQuesta configurazione garantisce una trasmissione del segnale affidabile e una distribuzione efficiente della potenza.
Questo PCB è disponibile in un formato compatto di 96,15 mm x 58,4 mm, con una tolleranza di +/- 0,15 mm. Supporta una traccia/spazio minima di 6/5 mil e una dimensione minima del foro di 0,4 mm,che si adattano a disegni complessiL'espessore del pannello finito è di 0,8 mm, fornendo durata senza compromettere la flessibilità.La finitura superficiale è di rame nudoNon sono inclusi la serigrafia, la maschera di saldatura e i test elettrici per offrire versatilità per varie applicazioni.
Con 35 componenti e un totale di 80 pad, tra cui 38 pad attraverso il buco e 42 pad SMT (Surface Mount Technology), questo PCB offre ampio spazio per le vostre esigenze di circuiti.Dispone di 63 vie e supporta 7 reti, consentendo una connettività e un'integrazione efficienti.
Questa grafica PCB è fornita in formato Gerber RS-274-X, garantendo la compatibilità con vari strumenti di progettazione.garantire un'elevata qualità di produzione e di assemblaggio.
I nostri PCB sono disponibili in tutto il mondo, permettendoti di accedere a una qualità di prim'ordine indipendentemente dalla tua posizione.Ti abbiamo coperto..
| Materiale per PCB: | PTFE rivestito di fibra di vetro |
| Codice: | F4BM-1/2 (serie di famiglie) |
| Costante dielettrica: | 2.2, 2.55, 2.65, |
| 3.0 e 3.5 | |
| Numero di strati: | 1 strato, 2 strati e più strati |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| Spessore del PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento, OSP, ecc. |
Questo PCB è specificamente progettato per applicazioni nei sistemi a microonde, RF e radar.antenne a fasciaLa sua versatilità garantisce di soddisfare le esigenze specifiche di questi campi esigenti.
Per qualsiasi richiesta tecnica o ulteriori informazioni, non esitate a contattare il nostro team dedicato all'indirizzo sales10@bichengpcb.com.
Scegliete il nostro nuovo PCB rigido a due strati per un'eccezionale affidabilità, convenienza e prestazioni.
