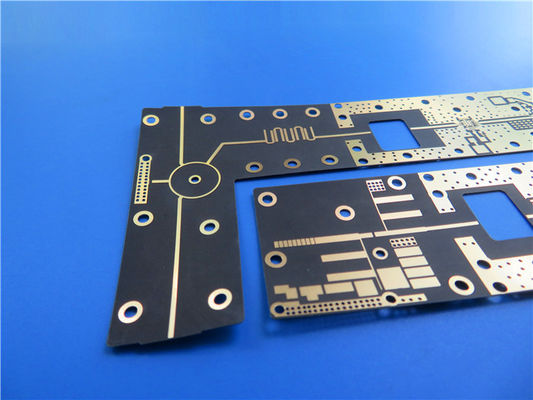

PCB a doppio lato 31mil IsoClad 917 RF Circuit Board ENIG Superficie
  • Nome
  • Nome
  • Nome

PCB a doppio lato 31mil IsoClad 917 RF Circuit Board ENIG Superficie

MOQ: 1pc
prezzo: USD9.99/PCS-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

Circuito RF di superficie ENIG

,

PCB a doppio lato RF

,

PCB a doppio lato 31 mil

Descrizione del prodotto

Vi presentiamo il nostro nuovo PCB, progettato per soddisfare i più alti standard di prestazioni e affidabilità.Questo PCB rigido a 2 strati presenta come substrato i compositi in fibra di vetro/PTFE non tessuti Rogers IsoClad 917.Con una bassa costante dielettrica e perdite estremamente basse, questo PCB garantisce un'integrità e prestazioni ottimali del segnale.



Le caratteristiche principali di questo PCB includono il suo rinforzo in fibra di vetro non tessuta, che offre una maggiore flessibilità rispetto ai substrati in fibra di vetro tessuta.Il basso assorbimento dell'umidità e le proprietà isotropiche nell'XIl laminato Rogers IsoClad 917 offre una costante dielettrica (DK) di 2,17 o 2,20 a 10 GHz/23 °C,con un fattore di dissipazione pari a 0.0013 alla stessa frequenza e temperatura.



Proprietà tipiche: IsoClad 917
Immobili IsoClad 917 Condizione Metodo di prova
Costante dielettrica @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Fattore di dissipazione @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Coefficiente termico di Er (ppm/°C) -157 -10°C a +140°C IPC TM-650 2.5.5.5
Adattato
Forza di buccia (lbs.per pollice) 10 Dopo il termico IPC TM-650 2.4.8
Resistenza al volume (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Resistenza superficiale (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Resistenza all'arco (sec) > 180 D48/50 ASTM D-495
Modulo di trazione (kpsi) 133, 120 A, 23°C ASTM D-638
Resistenza alla trazione (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Modulo di compressione (kpsi) 182 A, 23°C ASTM D-695
Modulo flessibile (kpsi) 213 A, 23°C ASTM D-790
Disgregazione dielettrica (kv) > 45 D48/50 ASTM D-149
Densità (g/cm)3) 2.23 A, 23°C ASTM D-792 Metodo A
Assorbimento idrico (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coefficiente di calore   0°C a 100°C IPC TM-650 2.4.24
Espansione (ppm/°C)   Mettler 3000
Asse X 46 Termo-meccanici
Asse Y 47 Analisatore
Asse Z 236
Conduttività termica (W/mK) 0.263 100°C ASTM E-1225
Sgomberamento   125°C, ≤10-6torr
Perdita di massa totale (%) 0.02 Massimo 1,00%
Volotile raccolto 0.00 Massimo 0,10%
Materiale condensabile (%)
Ripresa del vapore acqueo (%) 0.02
Condensato visibile (±) - No
Infiammabilità Risponde ai requisiti di
UL94-V0		 C48/23/50, E24/125 UL 94 Bruciatura verticale IPC TM-650 2.3.10



L'accoppiamento di questo PCB è costituito da strati di rame e da un substrato IsoClad 917, garantendo un'eccellente prestazione del segnale e una stabilità dimensionale.questo PCB offre ampio spazio per il posizionamento dei componentiSupporta tracce/spazio minimi di 5/5 millimetri e dimensioni minime di buchi di 0,3 mm.



Questo PCB è conforme agli standard IPC-Class-2, garantendo una produzione di alta qualità e il rispetto delle linee guida del settore.garantire una funzionalità e affidabilità ottimali.



Materiale per PCB: Fibra di vetro non tessuta / PTFE compositi
Indicazione: IsoClad 917
Costante dielettrica: 2.17 o 2.20 (10 GHz)
Fattore di dissipazione 0.0013 (10 GHz)
Numero di strati: PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1.575 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale: ENIG ((oro immersivo), HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, placcato in oro puro, ecc.



Con 44 componenti e 78 pad, questo PCB è adatto a varie applicazioni come antenne conformi, circuiti a strisce e micro strisce, sistemi di guida, radar e sistemi elettronici.La sua bassa costante dielettrica e la sua stabilità dimensionale la rendono una scelta ideale per applicazioni che richiedono la piegatura o la modellazione del PCB.

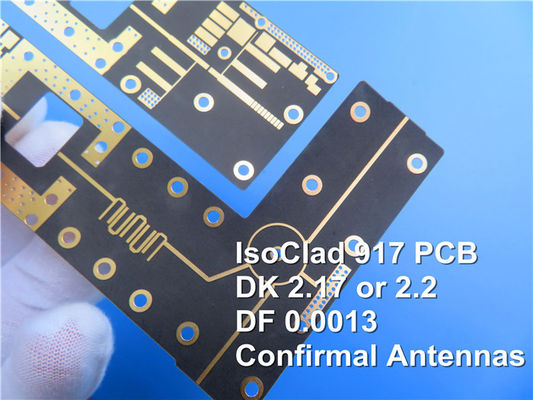

PCB a doppio lato 31mil IsoClad 917 RF Circuit Board ENIG Superficie 0



Offriamo disponibilità mondiale per questo PCB, assicurandoci che i clienti di diverse regioni possano beneficiare delle sue prestazioni superiori.contatta il nostro team di vendita all'indirizzo sales10@bichengpcb.com.



Scegliete il nostro PCB per il vostro prossimo progetto e sperimentate l'affidabilità e le prestazioni che meritate.
