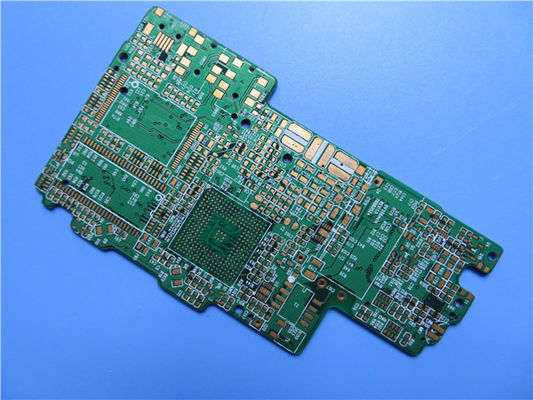

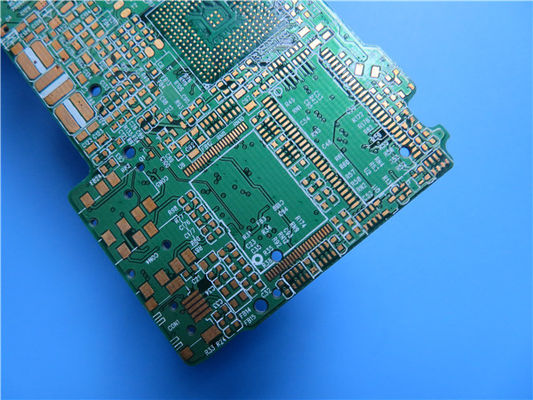

PCB ibrido rigido a 8 strati costruito su RO3003 e FR4 con via cieca

Introducendo il nostro PCB rigido avanzato a 8 strati, che incorpora una combinazione di compositi PTFE Rogers RO3003 ricolmi di ceramica e substrati S1000-2M High Tg170 FR-4,fornire prestazioni e affidabilità eccezionaliQuesto PCB è progettato per soddisfare i requisiti più esigenti di una vasta gamma di applicazioni, garantendo una trasmissione precisa del segnale e riducendo al minimo la perdita del segnale con la sua costante dielettrica di 3,0 +/-.04 a 10 GHz e un fattore di dissipazione pari a 0.001 alla stessa frequenza.

Proprietà meccaniche e stabilità termica eccezionali sono garantite dai substrati Rogers RO3003 e S1000-2M, che presentano un basso coefficiente di espansione termica (CTE) di 17 ppm/°C, 16 ppm/°C,e 25 ppm/°C nelSi ottengono costruzioni affidabili a striscia e a più strati di cartoni,che lo rende una scelta ideale per applicazioni che richiedono prestazioni eccezionali in un ampio intervallo di temperature da -40°C a +85°C.

L'accoppiamento di questo PCB comprende otto strati, che incorporano strati di rame, nucleo Rogers 3003 e substrati S1000-2M FR-4.stabilità dimensionale, e flessibilità per disegni complessi. Con una dimensione del pannello di 122,3 mm x 94,4 mm, è fornito ampio spazio per il posizionamento dei componenti,con una lunghezza minima di 4/4 millimetri e una dimensione minima di 0.35mm.

Le norme IPC-Classe-2 sono rispettate durante la produzione, garantendo una produzione di alta qualità e il rispetto delle linee guida del settore.Un rigoroso test elettrico al 100% viene condotto su ogni PCB prima della spedizione., garantendo prestazioni e affidabilità impeccabili.

I dettagli di costruzione includono un spessore di tavola finito di 2,2 mm, strati interni con un peso di rame di 0,5 once (0,7 mil), e strati esterni con un peso di rame di 1 once (1,4 mil).Lo spessore del rivestimento è di 20 μm, mentre la finitura superficiale è immersion gold, fornendo eccellente conduttività e resistenza alla corrosione..Per evitare interferenze, i pad di saldatura sono omessi intenzionalmente.

Con 81 componenti e 143 pad, il nostro PCB è adatto a varie applicazioni come filtri a banda, antenne a microstrip, oscillatori a tensione controllata,e applicazioni sensibili alle variazioni di temperaturaLe sue prestazioni eccezionali e la sua affidabilità la rendono la scelta ideale per progetti impegnativi.

La disponibilità mondiale è garantita per il nostro PCB, permettendo ai clienti di tutto il mondo di beneficiare delle sue prestazioni superiori.Non esitate a contattare il nostro team di vendita all'indirizzo sales10@bichengpcb.com.

Scegliete i nostri PCB rigidi a 8 strati avanzati con substrati Rogers RO3003 e S1000-2M per il vostro prossimo progetto e sperimentate l'eccezionale affidabilità e prestazioni richieste dalle vostre applicazioni.
