| Evidenziare: | Fabbricazione a partire da tessuti di vetro,2 Strati di substrati PCB rigidi,30 milligrammi di PCB rigidi |
||
|---|---|---|---|

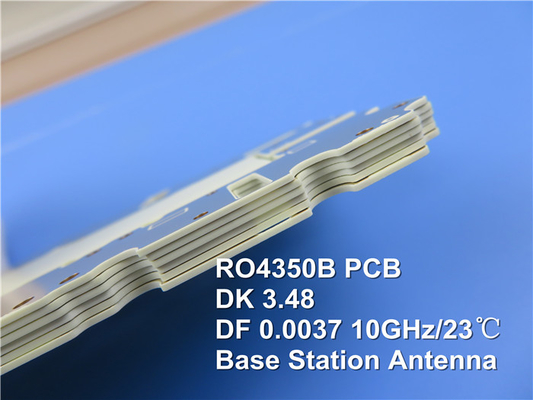

Vi presentiamo il nostro PCB all'avanguardia costruito su substrati Rogers RO4350B, fornito per prestazioni e affidabilità eccezionali.questo PCB offre una vasta gamma di caratteristiche e vantaggi che lo rendono ideale per applicazioni elettroniche avanzate.
I substrati PCB sono costruiti utilizzando idrocarburi/ceramiche rinforzate in vetro tessuto Rogers RO4350B, che forniscono proprietà elettriche eccezionali.05 a 10 GHz e un fattore di dissipazione pari a 0.0037 a 10 GHz, questo PCB consente applicazioni con frequenze di funzionamento più elevate e offre una bassa tolleranza dielettrica e perdita.
| RO4350B Valore tipico | |||||
| Immobili | RO4350B | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.66 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +50 | Z | ppm/°C | - 50°Cfino a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo di trazione | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.5 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 10 12 32 |
X Y Z |
ppm/°C | - 55°Cfino a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Conduttività termica | 0.69 | W/M/oK. | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 0.88 5,0 |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | (3)V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Uno dei principali vantaggi di questo PCB è la sua eccellente stabilità delle proprietà elettriche su diverse frequenze,rendendolo adatto alle linee di trasmissione a impedenza controllata e al design ripetibile dei filtriI laminati RO4350B presentano inoltre un basso coefficiente termico della costante dielettrica, garantendo un'eccellente stabilità dimensionale anche in ambienti termici difficili.
La bassa espansione dell'asse Z del substrato garantisce un rivestimento affidabile attraverso i fori,mentre il basso coefficiente di espansione in piano garantisce la stabilità in tutta la gamma di temperature di elaborazione del circuito.
Fornito come un PCB rigido a due strati, questo prodotto fornisce una soluzione affidabile ed economica per i progetti elettronici.Dispone di uno strato di rame di spessore di 35 μm su entrambi i lati e di un nucleo Rogers 4350B di spessore di 0.762mm (30mil). La traccia minima/spazio è di 4/4 mil, e la dimensione minima del foro è di 0.25mm. Il peso di Cu finito è di 1 oz (1.4 mil) sugli strati esterni, e lo spessore del rivestimento via è di 20 μm.La finitura superficiale è HASLIl rivestimento superiore è in bianco e il rivestimento superiore è in verde.
Questo PCB di alta qualità è stato sottoposto a test rigorosi, tra cui un test elettrico al 100%, per garantire la sua affidabilità e prestazioni.soddisfare i requisiti del settore per prestazioni coerenti e affidabili.
Con i suoi prezzi competitivi, questo PCB offre una soluzione conveniente senza compromettere la qualità.semplificazione del processo di produzione e riduzione dei costi di produzione.
Il PCB RO4350B è resistente ai CAF e ha una classificazione UL 94 V-0, il che lo rende adatto per applicazioni che richiedono standard di prestazioni e sicurezza eccellenti.
Questo PCB è adatto a una vasta gamma di applicazioni, tra cui antenne di stazioni base cellulari e amplificatori di potenza, tag di identificazione RF, radar e sensori automobilistici,e LNB per satelliti di trasmissione diretta.
Con la disponibilità mondiale, potete facilmente integrare questo PCB ad alte prestazioni nei vostri progetti elettronici.
Per richieste tecniche o ulteriori informazioni, si prega di contattare sales10@bichengpcb.com. Il nostro team dedicato è pronto ad assistervi con qualsiasi domanda o esigenza specifica.Scegli il PCB RO4350B ad alte prestazioni per un'eccezionale affidabilità, stabilità ed efficienza dei costi nel vostro prossimo progetto elettronico.
