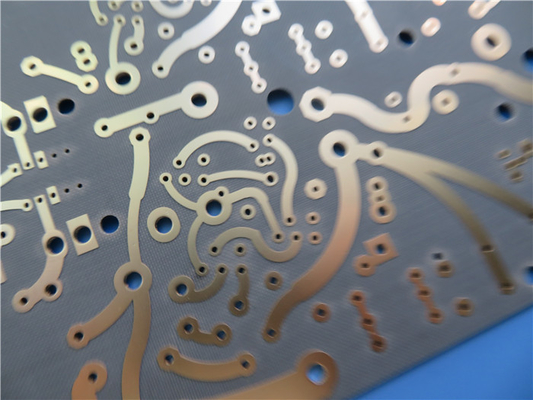

PCB a doppio lato 25mil Substrati CER-10 Con Silkscreen Nero E Oro Immersivo

Vi presentiamo il nostro ultimo PCB, costruito con l'eccezionale materiale CER-10, progettato per offrire prestazioni e affidabilità eccezionali.questo PCB sfrutta l'esperienza di Taconic nella tecnologia di riempimento in ceramica e nella fibra di vetro PTFE rivestitaCon la sua composizione unica, il PCB CER-10 offre una notevole resistenza al legame interlaminar, elevata resistenza alla saldatura e minimo assorbimento di umidità.

Il rinforzo in vetro tessuto del materiale CER-10 garantisce un'eccellente stabilità dimensionale e una maggiore resistenza alla flessione.rendendolo una scelta affidabile anche in ambienti termici estremi.

Con una costante dielettrica di 10 +/- 0,05 a 10 GHz/23°C e un fattore di dissipazione di 0,0035 a 10 GHz/23°C, il PCB CER-10 garantisce una trasmissione del segnale precisa ed efficiente,ridurre al minimo la perdita di segnaleLa sua conduttività termica di 0,63 W/mK consente una efficace dissipazione del calore, consentendo al PCB di funzionare in modo ottimale in condizioni termiche difficili.

Uno dei principali vantaggi del laminato CER-10 è il suo basso tasso di assorbimento dell'umidità dello 0,02%.mantenendo proprietà elettriche costanti nel tempoInoltre, il materiale CER-10 presenta un coefficiente di espansione termica (CTE) di 13 ppm/°C nell'asse X, 15 ppm/°C nell'asse Y e 46 ppm/°C nell'asse Z,offrendo un'eccellente stabilità dimensionale e prestazioni affidabili di perforatura.

Le eccezionali proprietà del substrato CER-10 portano una serie di vantaggi ai vostri progetti elettronici.mentre il suo basso assorbimento dell'umidità protegge da potenziali danniLa maggiore stabilità dimensionale e la bassa espansione dell'asse Z contribuiscono all'integrità a lungo termine del PCB, rendendolo adatto a varie applicazioni.

Con una DK stabile su frequenza e la capacità di gestire ambienti termici estremi, il PCB CER-10 apre possibilità di miniaturizzazione del circuito,consentendo un utilizzo ottimizzato dello spazio nei vostri progettiInoltre, il rinforzo in vetro tessuto aumenta la resistenza alla flessione del PCB, fornendo resilienza e durata per resistere alle sollecitazioni meccaniche.

Questo PCB è costruito come un PCB rigido a due strati con uno strato di rame di spessore di 35 μm su entrambi i lati.fornire una base affidabile per i vostri assemblaggi elettroniciLe dimensioni della scheda sono di 95 mm x 89 mm, offrendo ampio spazio per la progettazione del circuito.agevolare un'efficiente collocazione e assemblaggio dei componenti.

In termini di finitura, questo PCB ha uno spessore di scheda finito di 0,8 mm e un peso di Cu finito di 1 oz (1,4 mil) sugli strati esterni.I vias hanno uno spessore di rivestimento di 20 μm per connessioni elettriche affidabiliLa finitura superficiale è un oro di immersione, che fornisce un'eccellente solderabilità e resistenza alla corrosione.mentre la tela di seta inferiore non è inclusaLe maschere di saldatura in alto e in basso non vengono applicate, consentendo di saldatura personalizzata e rilavorazione in base alle esigenze.

Ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo una qualità ed affidabilità eccezionali.uno standard ampiamente accettato nel settoreQuesto PCB è conforme agli standard IPC-Class-2, soddisfacendo i requisiti per una produzione di alta qualità.

Questo PCB è disponibile in tutto il mondo, rendendolo accessibile ai clienti di tutto il mondo.filtri e accoppiatori, e l'integrazione di componenti passivi, sperimentate la potenza del PCB CER-10 nei vostri progetti elettronici,e sbloccare il pieno potenziale dei vostri progetti con le sue eccezionali prestazioni e affidabilità.
