Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | Tavola PCB bianca a seta,2L 20mil PCB board,PCB ad alta frequenza rinforzati in fibra di vetro tessuta |
---|

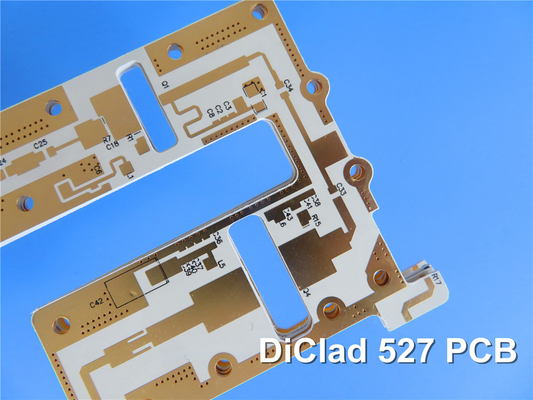

Vi presentiamo il nostro nuovo PCB, costruito con l'eccezionale stratificazione DiClad 527 di Rogers.Il materiale composito a base di PTFE offre prestazioni eccezionali come substrato di circuiti stampatiCon un rapporto più elevato di rinforzo in fibra di vetro rispetto al contenuto di PTFE, DiClad 527 offre un intervallo di costante dielettrica (Dk) più ampio, una stabilità dimensionale superiore e una registrazione precisa.
Caratteristiche chiave:
- gamma DK da 2,4 a 2,6 a 10 GHz e 1 MHz, 50% RH, garantendo una trasmissione del segnale affidabile.
- Fattore di dissipazione di 0,0017 a 10 GHz e 0,0010 a 1 MHz, 50% RH, riducendo al minimo la perdita di segnale.
- TcDK di -153 ppm/°C, compreso tra -10°C e 140°C a 10 GHz, mantenendo la stabilità sulle variazioni di temperatura.
- Basso assorbimento di umidità dello 0,03%, riducendo l'impatto dell'umidità sulle prestazioni.
- CTE nell'asse X di 14 ppm/°C, nell'asse Y di 21 ppm/°C e nell'asse Z di 173 ppm/°C, garantendo un'eccellente stabilità dimensionale.
Vantaggi:
- Tangente di perdita estremamente bassa, garantendo una distorsione minima del segnale e massimizzando l'integrità del segnale.
- eccellente stabilità dimensionale, mantenendo l'integrità del PCB in condizioni variabili.
- Uniformità delle prestazioni del prodotto, garantendo risultati coerenti e affidabili.
- Proprietà elettriche molto uniformi in tutte le frequenze, che consentono prestazioni coerenti.
- prestazioni meccaniche costanti, garantendo affidabilità in applicazioni impegnative.
- eccellente resistenza chimica, che protegge il PCB dalle sostanze corrosive.
- Dk stabile su un'ampia gamma di frequenze, mantenendo l'integrità del segnale su varie frequenze.
- Basse perdite di circuito ad alta frequenza, ottimizzando le prestazioni nelle applicazioni ad alta velocità.
- trascurabile deviazione delle prestazioni causata da ambienti ad alta umidità, garantendo la stabilità in condizioni difficili.
Questo PCB è una scheda rigida a due strati con uno strato di rame di spessore di 35 μm su entrambi i lati.permettendo ampio spazio per la progettazione del circuito. Con una traccia/spazio minima di 5/4 millimetri e una dimensione minima del foro di 0,3 mm, è possibile ottenere un percorso preciso e un posizionamento efficiente dei componenti.
Lo spessore della tavola è di 0,6 mm e il peso del rame finito è di 1,4 mils sugli strati esterni.La finitura superficiale è ENIG (Electroless Nickel Immersion Gold), fornendo un'eccellente solderabilità e resistenza alla corrosione. La serigrafia superiore è bianca, facilitando la facile identificazione dei componenti. La serigrafia inferiore non è inclusa,offrire un aspetto pulito e professionaleLa maschera di saldatura superiore è verde, mentre la maschera di saldatura inferiore non è applicata, consentendo la saldatura e il rilavoro su misura se necessario.
Ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire una qualità ed affidabilità eccezionali.uno standard di settore ampiamente accettatoQuesto PCB è conforme agli standard IPC-Class-2, soddisfacendo requisiti di produzione di alta qualità.
Il PCB DiClad 527 è disponibile in tutto il mondo, garantendo l'accessibilità per i clienti di tutto il mondo.reti commerciali a serie in fase, antenne per stazioni base a bassa perdita, sistemi di guida, antenne radio digitali, filtri, accoppiatori e LNA.
Scopri l'impatto trasformativo del PCB DiClad 527 sui tuoi progetti elettronici, in quanto consente al tuo progetto prestazioni senza pari, affidabilità senza pari,e eccezionale stabilità dimensionale.
