Evidenziare: | 20 ml di PCB di rame nudo,PCB di rame nudo a doppio strato,Tavola di circuito RF a doppio strato |
---|

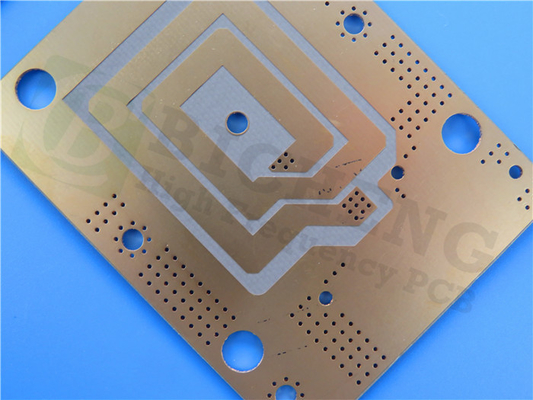

Vi presento il nostro nuovo PCB, fatto di materiale RF-30A.Il PCB RF-30A è un laminato di ceramica organica di ultima generazione progettato specificamente per applicazioni commerciali a microonde e radio frequenza ad alto volumeRealizzato con l'esperienza di Taconic nella tecnologia di riempimento ceramico e rivestimento PTFE, questo PCB rappresenta l'epitome della qualità e delle prestazioni.
Dotato di rinforzo in vetro tessuto, RF-30A vanta proprietà elettriche e meccaniche eccezionali che superano le aspettative anche dei progettisti più esigenti.Il suo substrato dielettrico a bassa perdita, unito a un foglio di rame a basso profilo, garantisce proprietà elettriche stabili, con conseguente miglioramento dei livelli di PIMD e minore perdita di inserimento su un'ampiezza di banda.
La stabilità di RF-30A va oltre le sue prestazioni elettriche.I componenti RF sono protetti da fattori esterni, garantendo la loro longevità e affidabilità.
Un aspetto critico di RF-30A è la sua eccezionale resistenza alla buccia per 1/2 oncia e 1 oncia di rame RT, che lo rende una scelta ideale per rilavorazioni o ripetuti processi di reflow.il suo tasso di assorbimento dell'umidità ultra-basso e la tangente di perdita stabile contribuiscono a ridurre al minimo lo spostamento di faseIl movimento dimensionale è significativamente ridotto, con conseguenti proprietà di fase e impedenza stabili in un ampio intervallo di frequenza.
RF-30A è stato meticolosamente ottimizzato con la ceramica per ottenere una bassa CTE dell'asse Z, migliorando l'affidabilità dei fori rivestiti (PTH) e semplificando la fabbricazione di circuiti multistrato.Queste proprietà contribuiscono ulteriormente ad una prestazione stabile del PIMD, assicurando che i vostri progetti RF funzionino perfettamente.
Caratteristiche chiave:
- DK di 2,97 +/- 0,05 a 1,9 GHz/23°C
- Fattore di dissipazione di 0,0013 a 1,9 GHz/23°C
- Conduttività termica di 0,42 W/m/K
- CTE: asse X - 8 ppm/°C, asse Y - 11 ppm/°C, asse Z - 60 ppm/°C
- densità (gravità specifica) di 2,16 g/cm3
Benefici senza pari:
- Valori PIM eccellenti nei PCB (misurati a meno di -160 dBc)
- Miglioramento della qualità della PTH
- Proprietà meccaniche stabili
- Stabile alle alte frequenze.
- Stabile alle alte temperature
- Basso assorbimento di umidità
- Eccellente resistenza alla buccia
- Rapporto prezzo/prestazioni
Le specifiche tecniche:
- PCB stackup: PCB rigidi a due strati
- Strato di rame 1: 35 μm
- RF-30A Core: 0,508 mm
- Strato di rame 2: 35 μm
Dettagli di costruzione del PCB:
- Dimensioni del cartone: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Traccia minima/spazio: 4/5 mil.
- Dimensione minima del foro: 0,35 mm
- Niente vie cieche.
- Spessore del cartone finito: 0,6 mm
- Peso di Cu finito: 1 oz (1,4 ml) strati esterni
- Spessore del rivestimento: 20 μm
- Finitura superficiale: rame nudo
- Top Silkscreen: no
- Sotto Silkscreen: No
- Top Solder Mask: No.
- Maschera di saldatura inferiore: no
- 100% Prova elettrica utilizzata prima della spedizione
Statistiche sui PCB:
- Componenti: 37
- Total Pads: 102
- Acconciature: 71.
- Pad SMT superiori: 31
- Pad SMT inferiori: 0
- Vias: 59.
- Reti: 4
Il nostro PCB RF-30A è fornito con Gerber RS-274-X e aderisce allo standard IPC-Class-2, garantendo il più alto livello di qualità e affidabilità.questo PCB è la soluzione ideale per una vasta gamma di applicazioni, incluse le antenne, componenti passivi RF e amplificatori di potenza.
Scatenate la potenza della tecnologia RF con il nostro PCB RF-30A e sperimentate prestazioni e affidabilità senza pari.
