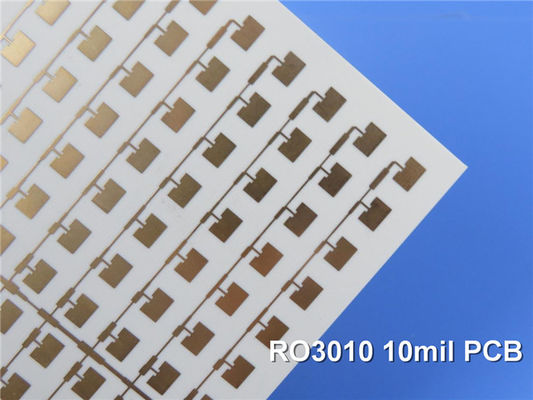

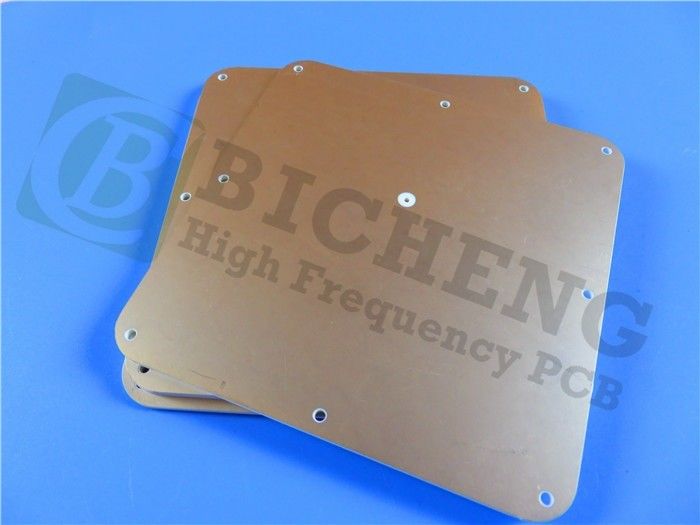

Oggi, siamo felici di condividere il nostro PCB appena spedito basato su materiali RO3010.
1. RO3010 Introduzione:
I laminati Rogers RO3010 sono materiali di circuito avanzati che utilizzano compositi PTFE riempiti di ceramica.Sono prodotti a prezzi competitivi, noti per la loro eccezionale stabilità meccanica ed elettrica., rendendoli adatti a una vasta gamma di applicazioni su varie frequenze.I laminati RO3010 semplificano la progettazione dei componenti a banda larga e sono particolarmente adatti alla miniaturizzazione dei circuiti.
2. Caratteristiche:
I laminati RO3010 sono composti da compositi PTFE riempiti di ceramica e presentano una costante dielettrica di 10,2 +/- 0,30 a 10 GHz e 23 °C, insieme a un basso fattore di dissipazione di 0.0022 alla stessa frequenza e temperaturaCon un basso coefficiente di espansione termica che varia da 13 ppm/°C a 16 ppm/°C (-55 a 288 °C) negli assi X, Y e Z, i laminati RO3010 dimostrano un'eccellente stabilità dimensionale.Hanno un'elevata temperatura di decomposizione termica superiore a 500°C e una conduttività termica di 0.95 W/mK. I laminati RO3010 vantano anche un basso tasso di assorbimento dell'umidità dello 0,05% e possono funzionare nell'intervallo di temperatura da -40°C a +85°C.
| RO3010 Valore tipico | |||||
| Immobili | RO3010 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 11.2 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistenza al volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistenza superficiale | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Modulo di trazione | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Assorbimento di umidità | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calore specifico | 0.8 | j/g/k | Calcolato | ||
| Conduttività termica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coefficiente di espansione termica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Densità | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 9.4 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
3- Benefici:
Uno dei notevoli vantaggi dei laminati RO3010 è la loro stabilità dimensionale, con un coefficiente di espansione pari a quello del rame.Questa caratteristica migliora l'affidabilità e le prestazioni dei laminatiInoltre, i laminati RO3010 sono economicamente vantaggiosi, grazie ai prezzi economici dei laminati derivanti da un processo di produzione in volume.Sono anche adatti per l'uso in disegni di cartoni a più strati, offrendo flessibilità nelle varie applicazioni.
4. PCB Stackup:
Per questo PCB rigido a due strati, lo stackup è costituito da uno strato di rame con uno spessore di 35 μm, seguito dal substrato RO3010 con uno spessore di 10 millimetri (0,254 mm),e un altro strato di rame di spessore di 35 μm.
5Dettagli di costruzione del PCB:
Questo PCB ha dimensioni di 80.1 mm x 56.74 mm per un singolo pezzo. La traccia minima/spazio è di 4/4 mil, e la dimensione minima del foro è di 0.3 mm. Non ci sono vie cieche in questa configurazione.Lo spessore del pannello finito è pari a 0.37 mm, e gli strati esterni di rame hanno un peso di 1 oz (1,4 mil). Lo spessore della placcatura via è di 20 μm. La finitura superficiale è oro immersione, e la silkscreen superiore è bianca,mentre non viene applicata su uno strato inferiore una maschera di seta o di saldatura- Un test elettrico al 100% è condotto per garantire la qualità del PCB prima della spedizione.
6- Statistiche sui PCB:
Questo PCB comprende 24 componenti e un totale di 71 pad. Tra questi pad, 51 sono pad per fori e 23 sono pad per tecnologia di montaggio superficiale (SMT).Il progetto comprende 67 vie e 3 reti..
7. Tipo di disegno fornito:Gerber RS-274-X
8- Standard accettato:Classe IPC-2
9Disponibilità:I laminati RO3010 sono disponibili in tutto il mondo, garantendo l'accessibilità per vari mercati.
10Applicazioni tipiche:
I PCB RO3010 trovano applicazione in una vasta gamma di industrie e prodotti.sistemi di telecomunicazione cellulare (compresi amplificatori di potenza e antenne), antenne patch per le comunicazioni wireless, satelliti di trasmissione diretta, sistemi via cavo per il collegamento dati, lettori di contatori remoti e backplane di alimentazione.Le eccezionali proprietà elettriche e meccaniche dei laminati RO3010 li rendono affidabili e versatili per queste applicazioni.
