Evidenziare: | Laminati di PCB RF,PCB RF a doppio lato da 10 millimetri,Tavola PCB ad alta frequenza RF |
---|

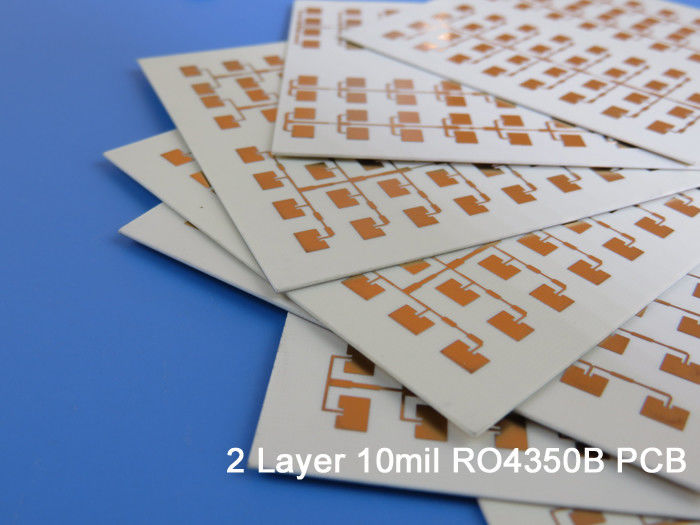

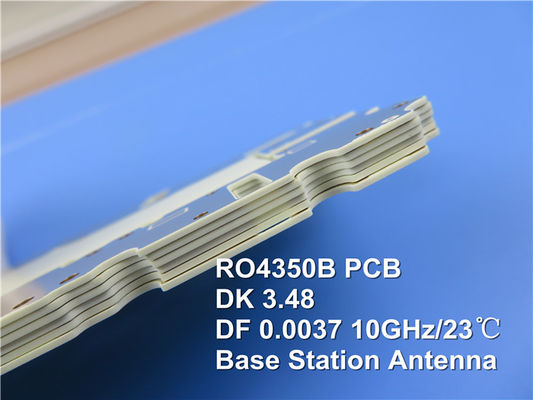

Siamo entusiasti di condividere con voi il nostro PCB RF appena spedito. E' un PCB ad alta frequenza fatto di laminati RO4350B.una soluzione all'avanguardia che combina le prestazioni elettriche del PTFE/vetro tessuto con la facilità di fabbricazione dei materiali epossidici/vetroSviluppati dalla Rogers Corporation, i laminati RO4350B offrono un controllo eccezionale della costante dielettrica (Dk) pur mantenendo caratteristiche di bassa perdita.Questi materiali avanzati offrono un'alternativa economica ai laminati convenzionali a microonde, eliminando la necessità di speciali trattamenti per la perforatura e procedure di movimentazione tipicamente associate ai materiali a base di PTFE.che li rende adatti per dispositivi attivi e progetti RF ad alta potenza.
RO4350B Valore tipico | |||||
Immobili | RO4350B | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.66 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Resistenza alla trazione | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Forza flessibile | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.5 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ASTM D 3850 | ||
Conduttività termica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
Densità | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 0.88 5,0 |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | (3)V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Caratteristiche:
I laminati RO4350B vantano caratteristiche notevoli che li rendono una scelta ideale per applicazioni ad alta frequenza.0037 sulla stessa frequenzaInoltre, la conduttività termica di 0,69 W/m/°K garantisce un'efficiente dissipazione del calore.I loro valori di coefficiente di espansione termica (CTE) sono di 10 ppm/°C nell'asse X, 12 ppm/°C nell'asse Y e 32 ppm/°C nell'asse Z, garantendo la stabilità nelle variazioni di temperatura.i laminati RO4350B presentano un'eccezionale resistenza termica.
Vantaggi:
I laminati RO4350B offrono una moltitudine di vantaggi che li distinguono da altri materiali sul mercato:
1Basse tolleranze dielettriche e basse perdite: questi laminati offrono eccellenti prestazioni elettriche, consentendo applicazioni con frequenze di funzionamento più elevate.Sono particolarmente adatti alle applicazioni a banda larga.
2Proprietà elettriche stabili rispetto alla frequenza: i laminati RO4350B garantiscono linee di trasmissione a impedenza controllata e consentono la ripetibilità dei filtri, garantendo prestazioni costanti.
3Basso coefficiente termico della costante dielettrica: con un'eccellente stabilità dimensionale, questi laminati mantengono proprietà elettriche affidabili indipendentemente dalle fluttuazioni di temperatura.
4. Basso aumento dell'asse Z: i laminati RO4350B facilitano la creazione di fori rivestiti che sono altamente affidabili.
5Basso coefficiente di espansione in piano: questi laminati rimangono stabili in tutta la gamma di temperature di elaborazione del circuito, garantendo prestazioni costanti durante la produzione.
6Processo di fabbricazione in volume: i laminati RO4350B possono essere fabbricati utilizzando processi epossidici di vetro standard, rendendoli convenienti e facilmente accessibili per la produzione di massa.
7. resistente al CAF: i laminati dimostrano resistenza alla filamentazione anodica conduttiva, garantendo un'affidabilità a lungo termine in applicazioni esigenti.
Specificativi dei PCB:
Questo PCB RF offre una costruzione robusta che completa i laminati ad alte prestazioni:
- PCB rigidi a due strati con uno strato di rame di 35 μm sia in alto che in basso.
- Core Rogers 4350B con uno spessore di 0,254 mm (10 millimetri).
- dimensioni di cartone di 53,18 mm x 56,04 mm con tolleranza di +/- 0,15 mm.
- Traccia minima/spazio di 5/5 millimetri e dimensione minima del foro di 0,25 mm.
- Nessun via cieco, per una produzione semplice.
- spessore di cartone finito di 0,32 mm per disegni compatti.
- Strati esterni di rame con un peso di 1,4 ml.
- tramite spessore di rivestimento di 20 μm per connessioni affidabili.
- Finitura in argento per l'immersione, che garantisce un'ottima integrità del segnale.
- Niente serigrafie in alto o in basso o maschere di saldatura, per un look pulito e minimalista.
- prova elettrica al 100% effettuata prima della spedizione, garantendo la qualità.
Statistiche sui PCB:
Questo PCB comprende 11 componenti e dispone di un totale di 70 cuscinetti, di cui 47 con fori e 23 con tecnologia di montaggio in superficie superiore (SMT).questo PCB offre versatilità per vari disegni di circuiti.
Artwork e standard di qualità:
La grafica fornita per questo PCB è in formato Gerber RS-274-X, garantendo la compatibilità con il software di progettazione comune.garantire prestazioni affidabili e soddisfare gli standard del settore.
Disponibilità e applicazioni tipiche:
Questo PCB è disponibile in tutto il mondo, soddisfacendo diverse esigenze di mercato.
- Antenne e amplificatori di potenza della stazione base cellulare: il PCB RO4350B consente una trasmissione e un amplificazione efficienti dei segnali nei sistemi di comunicazione wireless.
- Tag di identificazione RF: questi laminati offrono prestazioni RF stabili e precise per applicazioni di identificazione e tracciamento.
- Radar e sensori per l'automobile: con eccellenti proprietà elettriche e stabilità termica, il PCB RO4350B supporta sistemi di radar e sensori affidabili nei veicoli.
- LNB per satelliti di trasmissione diretta:I laminati RO4350B sono adatti per l'uso nei blocchi a basso rumore (LNB) per satelliti di trasmissione diretta, garantendo un'eccellente ricezione e trasmissione del segnale.
In conclusione, il PCB RO4350B, con le sue notevoli prestazioni elettriche, la sua stabilità e la sua economicità, apre un mondo di possibilità per applicazioni avanzate.Con la sua bassa tolleranza dielettrica, basse perdite e proprietà elettriche stabili, consente un funzionamento ad alta frequenza, linee di trasmissione a impedenza controllata e disegni di filtri ripetibili.Basso coefficiente termico dei laminati RO4350B, bassa espansione dell'asse Z e basso coefficiente di espansione in piano assicurano stabilità dimensionale e prestazioni affidabili attraverso variazioni di temperatura.Il suo processo di produzione in volume e i prezzi competitivi lo rendono una scelta accessibile per la produzione di massaCon una disponibilità globale e una vasta gamma di applicazioni, il PCB RO4350B è una soluzione affidabile e ad alte prestazioni per i progetti elettronici più esigenti di oggi.
