Materiale composito PTFE Tavola PCB ad alta frequenza DiClad 527

MOQ:	1pc
prezzo:	USD9.99-999.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

CINESE

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Dimensioni standard del pannello:

18" x 12" (457 x 305 mm) 18" x 24" (457 x 610 mm)

Spessori Standard:

0.020" (0,508 mm) con tolleranza di +/- 0,0020" 0,030" (0,762 mm) con tolleranza di +/- 0,0020" 0,06

Stagnola del rame di Electrodeposited:

1/2 oz. (18 μm) 1 oz. (35 μm)

Intervallo Dk:

2.40 a 2.60

Evidenziare:

18" x 12" RF PCB Board

PTFE PCB composito ad alta frequenza

Descrizione del prodotto

Introduzione al substrato

I laminati Rogers DiClad 527 sono materiali compositi rinforzati con fibra di vetro tessuta per l'uso come substrati in circuiti stampati.Questi laminati offrono una maggiore percentuale di rinforzo in fibra di vetro rispetto al contenuto di PTFEQuesto rapporto accuratamente bilanciato si traduce in una gamma più ampia di costante dielettrica (Dk) e una migliore stabilità dimensionale e registrazione.

Dimensioni standard dei pannelli per il DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)

Spessori standard per il DiClad 527:

0.020" (0,508 mm) con tolleranza di +/- 0,0020"

0.030" (0,762 mm) con tolleranza di +/- 0,0020"

0.060" (1.524mm) con tolleranza di +/- 0,0020"

Rivestimenti standard per DiClad 527:

Fogli di rame depositati elettricamente

1/2 oz. (18 μm)

1 oz. (35 μm)

Per informazioni su altre configurazioni di PCB disponibili, come spessori aggiuntivi, dimensioni dei pannelli e rivestimenti, contattate il nostro servizio clienti o i team di ingegneria delle vendite.

Caratteristiche chiave:

1Dk range: 2,40 a 2.60

2. Basso fattore di dissipazione: .0018 a 10 GHz

3. Basso assorbimento di umidità

ChiaveVantaggi:

1. Dk stabile su un ampio intervallo di frequenze

2. Basse perdite di circuito ad alte frequenze

3. Variazione minima delle prestazioni in ambienti ad alta umidità

4Ottima stabilità dimensionale

5. prestazioni dei prodotti coerenti

6. Proprietà elettriche uniformi in tutte le frequenze

7. prestazioni meccaniche affidabili

8Ottima resistenza chimica.

La nostra capacità di PCB (DiClad 527)

Materiale per PCB:	Tessuti in fibra di vetro/PTFE compositi
Indicazione:	DiClad 527
Costante dielettrica:	2.40-2.60 10GHz/23 ̊C
Fattore di dissipazione	0.0017 10GHz/23 ̊C
Numero di strati:	PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	Oro immersivo, HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, oro puro ecc.

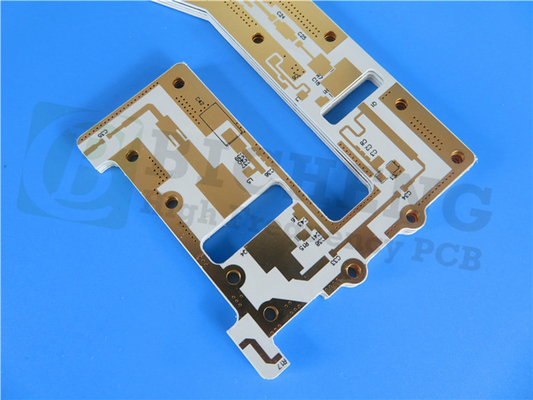

Materiale composito PTFE Tavola PCB ad alta frequenza DiClad 527 0

Applicazioni tipiche:

1. Reti di alimentazione radar

2. Reti di serie in fase commerciali

3. Antenne per stazioni base a bassa perdita

4. sistemi di guida

5. antenne radio digitali

6. filtri, accoppiatori e LNA

Scheda di dati di DiClad 527

Proprietà		DiClad 527	Unità	Condizioni di prova		Metodo di prova
Proprietà elettriche
Costante dielettrica		2.40-2.60	-	23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Costante dielettrica		2.40-2.60	-	23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Fattore di dissapamento		0.0017		23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Fattore di dissapamento		0.0010		23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Coefficiente termico del dielettrico Costante		-153	ppm/ ̊C	-10 a 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Resistenza al volume		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistenza superficiale		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Rottura dielettrica		> 45	kV	D48/50	-	ASTM D-149
Resistenza all'arco		> 180		-	-	ASTM D-495
Proprietà termiche
Coefficiente di espansione termica - x		14	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.41
Coefficiente di espansione termica - y		21	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.41
Coefficiente di espansione termica - z		173	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.24
Conduttività termica		0.26	W/(m.K)			ASTM E1461
Proprietà meccaniche
Forza della buccia di rame		14	Peso/in	10s @ 288 ̊C	Fogli da 35 μm	IPC TM-650 2.4.8
Modulo dei giovani		517, 706	kpsi	23 ̊C @ 50% RH	-	ASTM D-638
Resistenza alla trazione (MD, CMD)		19.0, 15.0	kpsi	23 ̊C @ 50% RH	-	ASTM D-882
Modulo di compressione		359	kpsi	23 ̊C @ 50% RH	-	ASTM D-695
Modulo flessibile		537	kpsi	23 ̊C @ 50% RH		ASTM D-3039
Proprietà fisiche
Infiammabilità		V-0			C48/23/50 e C168/70	UL 94
Assorbimento di umidità		0.03	%	E1/105+D24/23		IPC TM-650 2.6.2.2
Densità		231	g/cm3	C24/23/50	Metodo A	ASTM D792
La NASA Sgomberamento	Perdita di massa totale	0.02	%	125°C, ≤ 10-6 torr		NASA SP-R-0022A
	Volatili raccolti	0.00	%
	Ricupero di vapore acqueo	0.01	%

Materiale composito PTFE Tavola PCB ad alta frequenza DiClad 527 1
