Dettagli:
Termini di pagamento e spedizione:
|
| Materiale per PCB: | RO3003G2 | numero di strati: | 2 strati |
|---|---|---|---|
| Spessore del PCB: | 0,3 millimetri ±0.1 | Dimensione del PCB: | 170 x 90 mm = 1 su |
| Peso di rame: | 1oz (35µm) | Finitura superficiale: | Oro per immersione, 36% |
| Evidenziare: | PCB ad alta frequenza costruiti su 10 millimetri,RO3003G2 PCB ad alta frequenza,Circuito a radiofrequenza in oro immersivo |
||
Breve introduzione
Questo PCB è un PCB rigido a 2 strati con un'accoppiatura composta da un materiale dielettrico RO3003G2 di spessore di 10 mil (0,254 mm) e presenta un peso di rame finito di 35um su entrambi i lati.
Il PCB misura 170 mm x 90 mm con una tolleranza di +/- 0,15 mm e la larghezza minima delle tracce e la spaziatura sono di 4 mils (0,1 mm).Lo spessore del rivestimento via è 20umLa parte superiore è bianca, mentre non c'è silkscreen sul lato inferiore.
Il PCB è composto da 25 componenti e un totale di 93 pad. Tra questi, 62 pad sono dedicati ai componenti a buco, mentre 31 pad sono pad di tecnologia di montaggio superficiale (SMT) situati sul lato superiore.Il lato inferiore non ha alcun pad SMTInoltre, ci sono 98 vie e 6 reti (connessioni) sul PCB. Ogni PCB subisce un test elettrico al 100% per garantire la piena funzionalità prima della spedizione.
Specificativi dei PCB
| DIMENSIONE del PCB | 170 x 90 mm = 1 su |
| Tipo di bordo | PCB a doppio lato |
| Numero di strati | 2 strati |
| Componenti montati in superficie | - Sì. |
| Attraverso i componenti a buco | - No |
| STACKUP di strato | rame ------- 18um ((0,5 oz) + strato TOP di piastra |
| RO3003G2 0,254 mm | |
| rame ------- 18um ((0,5 oz) + piastra BOT Strato | |
| Tecnologia | |
| Traccia minima e spazio: | 4 mil / 4 mil |
| Fori minimi / massimi: | 0.3 mm / 1,5 mm |
| Numero di fori: | 12 |
| Numero di fori: | 62 |
| Numero di slot fresati: | 0 |
| Numero di tagli interni: | 0 |
| Controllo di impedenza: | - No, no. |
| Numero del dito d'oro: | 0 |
| Materiale per la tavola | |
| PTFE ricoperto di ceramica | RO3003G2 |
| Folio finale esterno: | 10,0 oz |
| Fogli interni finali: | N/A |
| Altezza finale del PCB: | 0.3 mm ± 0.1 |
| CLAVING E COATING | |
| Finitura superficiale | Oro per immersione, 36% |
| Maschera di saldatura Applicabile a: | Lato superiore |
| Maschera di saldatura colore: | Verde |
| Tipo di maschera di saldatura: | Maschera di saldatura foto-sensibile |
| Conto/taglio | Routing |
| Marcatura | |
| lato della leggenda del componente | Lato superiore |
| Colore della leggenda del componente | Bianco |
| Nome o logo del fabbricante: | N/A |
| VIA | Plastificato attraverso un foro (PTH), dimensione minima 0,3 mm. |
| Classificazione di infiammabilità | 94 V0 |
| Tolleranza di dimensioni | |
| Dimensione del profilo: | 0.0059" |
| Dispositivi per il rivestimento del cartone: | 0.0029" |
| Tolleranza di trivellazione: | 0.002" |
| TESTO | Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire | file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | In tutto il mondo. |

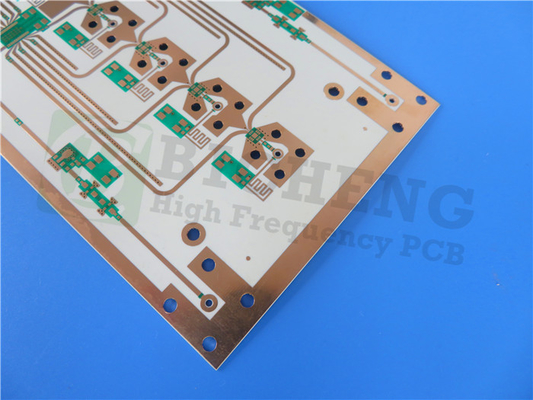

插入1张 PC B 图
TipicoApplicazioni
1Controllo di crociera adattivo
2Avvertimento di collisione.
3. Assistente di frenata attivo
4Assistenza al cambio corsia
5- Pilota di traffico.
6- Pilota di parcheggio.
7. rilevamento del punto cieco
Disponibile RFPCB Maereo
RO4350B, RO4003C, RO4725JXR, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4830, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6006,RT/duroide 6010.2LM, RT/duroide 6035HTC; RT/duroide 5880LZ, RT/duroide 6202; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600;DiClad 880, DiClad 870, DiClad 527; IsoClad 917, IsoClad 933; CLTE-XT, CLTE-AT, CLTE-MW; CuClad 217, CuClad 233, CuClad 250.
L'analisi delle emissioni di CO2 è effettuata mediante analisi delle emissioni di CO2 e delle emissioni di CO2.
F4BM217, F4BM220, F4BM233, F4BM245, F4BM255, F4BM265, F4BM275, F4BM294, F4BM300;
F4BME217, F4BME220, F4BME233, F4BME245, F4BME255, F4BME265, F4BME275, F4BME294, F4BME300;
F4BTM298, F4BTM300, F4BTM320, F4BTM350;
F4BTME298, F4BTME300, F4BTME320, F4BTME350;
TP300, TP440, TP600, TP615, TP960, TP1020, TP1100, TP1600, TP2000, TP2200, TP2500;
TF300, TF440, TF600, TF960, TF1020, TF1600;
F4BTMS220, F4BTMS233, F4BTMS255, F4BTMS265, F4BTMS294, F4BTMS300, F4BTMS350, F4BTMS430, F4BTMS450, F4BTMS615,
F4BTMS1000;
TFA294, TFA300, TFA615, TFA1020;
WL-CT300, WL-CT330, WL-CT330Z, WL-CT338, WL-CT350, WL-CT440, WL-CT615.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2
