Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | Duroid 6002 Immersion Gold PCB,PWB dell'oro di immersione 1OZ,40 ml di PCB in oro immersivo |
---|

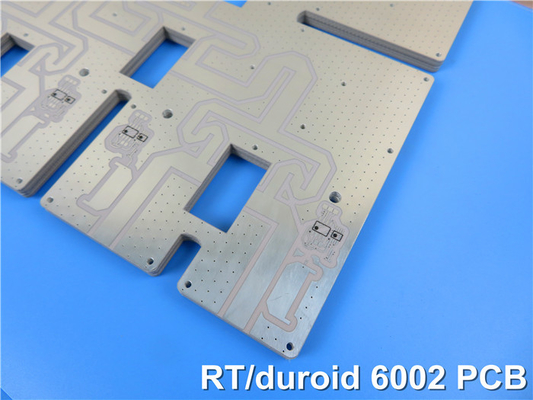

RT duroid 6002 è un materiale ad alte prestazioni progettato per strutture a microonde complesse.Con una bassa costante dielettrica (Dk) e proprietà meccaniche ed elettriche eccezionali, questo PCB è progettato per fornire prestazioni affidabili in costruzioni di schede multi-livello.o reti di formazione di fasce, il PCB RT/duroid 6002 è la scelta ideale per le applicazioni ad alta frequenza.
Caratteristiche principali del PCB RT/duroide 6002:
1Performance di alta frequenza superiore:
- Costante dielettrica bassa (Dk): con un Dk di 2,94 +/-.04, il PCB RT/duroid 6002 garantisce un'integrità del segnale precisa e prestazioni affidabili ad alta frequenza.
- Basso fattore di dissipazione: avendo un fattore di dissipazione di 0,0012 a 10 GHz, questo PCB riduce al minimo la perdita di segnale, consentendo una trasmissione di dati efficiente e ad alta velocità.
- eccellente stabilità termica: con un basso coefficiente termico di Dk a 12 ppm/°C, il PCB RT/duroide 6002 mantiene prestazioni stabili anche in condizioni di temperatura variabile.
- Alta conduttività termica: la conduttività termica del PCB di 0,6 W/m/k aiuta a dissipare efficacemente il calore, garantendo prestazioni ottimali nelle applicazioni più impegnative.
- Assorbimento minimo dell'umidità: con un tasso di assorbimento dell'umidità solo dello 0,02%, questo PCB è adatto per ambienti ad alta umidità, fornendo affidabilità a lungo termine.
NT1 diametro | |||||
Immobili | NT1duroide | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Costante dielettrica | 2.94 | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | ||
Fattore di dissipazione,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +12 | Z | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 106 | Z | Mohm.cm | A | ASTM D 257 |
Resistenza superficiale | 107 | Z | Oh, mio Dio. | A | ASTM D 257 |
Modulo di trazione | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
Lo stress estremo | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
La tensione suprema | 7.3 | X,Y | % | ||
Modulo di compressione | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
Assorbimento di umidità | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
Conduttività termica | 0.6 | W/m/k | 80°C | ASTM C518 | |
Coefficiente di espansione termica (-55 a 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.1 | gm/cm3 | ASTM D 792 | ||
Calore specifico | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Calcolato | ||
Peeling di rame | 8.9(1.6) | IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
2- Costruzione affidabile e stabilità dimensionale:
- Costruzione di schede a più strati: il PCB RT/duroid 6002 è progettato per le costruzioni di schede a più strati, offrendo eccellenti proprietà meccaniche ed elettriche per prestazioni affidabili.
- Controllo stretto dello spessore: l'accoppiamento PCB ha uno spessore preciso di 40 millimetri (1,016 mm), garantendo prestazioni coerenti e compatibilità con le esigenze di progettazione.
- Stabilità dimensionale: gode di un'eccellente stabilità dimensionale, che consente un'integrazione precisa dei componenti e un funzionamento affidabile nel tempo.
- Finitura superficiale in oro per immersione: la superficie del PCB è rivestita di oro per immersione, fornendo eccellente conducibilità e protezione contro l'ossidazione, garantendo un'affidabilità a lungo termine.
3- rigorosa garanzia della qualità:
- Norma IPC-Classe-2: questo PCB è conforme alla norma IPC-Classe-2, garantendo il rispetto di severi requisiti di qualità.
- Test elettrico al 100%: ogni PCB viene sottoposto a un accurato test elettrico al 100% prima della spedizione, garantendo che solo i prodotti di altissima qualità raggiungano le vostre mani.
- Gerber RS-274-X Artwork: la grafica del PCB è fornita in formato Gerber RS-274-X, facilitando l'integrazione senza soluzione di continuità nei processi di produzione.
- Disponibilità globale: questo PCB è prontamente disponibile in tutto il mondo, garantendo l'accessibilità sia agli ingegneri che ai progettisti di PCB.
4- Statistiche sui PCB:
- Componenti: questo PCB supporta fino a 25 componenti, fornendo flessibilità per le esigenze di progettazione.
- Total Pads: il PCB dispone di 64 pad, consentendo una connettività e integrazione efficienti dei componenti.
- Pad per il passaggio attraverso il buco e SMT: con 41 pad per il passaggio attraverso il buco e 23 pad per il passaggio attraverso il buco superiore, questo PCB può ospitare vari tipi di componenti e metodi di assemblaggio.
- Vias: questo PCB comprende 42 vias, che consentono un'efficiente routing e connettività del segnale.
- Reti: questo PCB supporta 2 reti, consentendo un flusso di segnali organizzato e ottimizzato.
Materiale per PCB: | Fabbricazione a partire da materiali di polietilene |
Indicazione: | NT1duroide |
Costante dielettrica: | 20,94 ± 0,04 (processo) |
2.94 (progettazione) | |
Numero di strati: | 2 Strati, multi-strati |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Spessore del PCB: | 10 millimetri (0,254 mm), 20 millimetri (0,508 mm) |
30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | rame nudo, HASL, ENIG, Immserion Silver, OSP ecc. |
5Ampia gamma di applicazioni:
Il PCB RT/duroid 6002 è adatto a una varietà di applicazioni ad alta frequenza, tra cui:
- Antenne a serie di fasi: realizzare una precisione di sterzo del fascio e una trasmissione di dati ad alta velocità nei sistemi di antenne a serie di fasi.
- sistemi radar: beneficiano di un'eccezionale integrità del segnale e di prestazioni affidabili nei sistemi radar a terra e aerei.
- Antenne GPS: assicurare un posizionamento accurato e una ricezione affidabile del segnale GPS con il PCB RT/duroid 6002.
- Power Backplanes: esperienza di distribuzione di potenza efficiente e prestazioni a bassa perdita nelle applicazioni di power backplane.
- prevenzione delle collisioni nelle compagnie aeree commerciali: migliorare la sicurezza e la comunicazione nei sistemi di prevenzione delle collisioni nelle compagnie aeree commerciali.
- Reti di formazione del fascio: raggiungere capacità ottimali di elaborazione del segnale e di formazione del fascio con il PCB RT/duroide 6002.
Per riassumere, il Rogers RT/duroid 6002 PCB è una scelta superiore per applicazioni ad alta frequenza grazie alle sue prestazioni eccezionali, bassa costante dielettrica e proprietà meccaniche impressionanti.La sua costruzione affidabile, la stabilità dimensionale e la compatibilità con le configurazioni di schede multilivello lo rendono adatto per applicazioni esigenti in vari settori.Restate certi che il PCB RT/duroid 6002 fornirà le prestazioni necessarie per sfruttare appieno il potenziale dei vostri progetti ad alta frequenza.
