| Evidenziare: | PWB ad alta frequenza dell'oro di immersione,PCB ad alta frequenza in vetrina nera,PWB ad alta frequenza di RT Duroid 6006 |
||
|---|---|---|---|

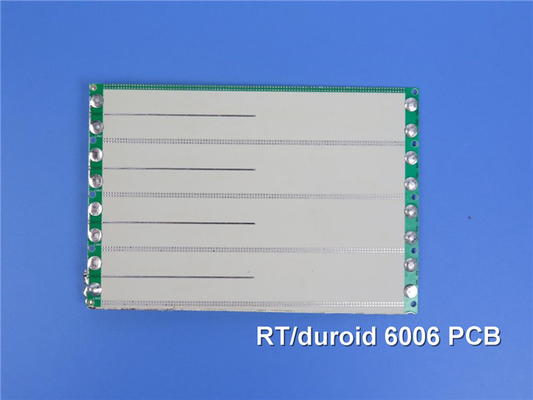

Introducendo il PCB ad alta frequenza che è fatto di Rogers RT/duroid 6006 PCB,una soluzione all'avanguardia per applicazioni di circuiti elettronici e a microonde che richiedono elevate prestazioni di costante dielettricaProgettato con compositi ceramici-PTFE, questo PCB offre caratteristiche e affidabilità eccezionali, consentendo una riduzione delle dimensioni del circuito e prestazioni ripetibili.
I laminati Rogers RT/duroid 6006 sono compositi ceramici in PTFE progettati per applicazioni di circuiti elettronici e a microonde che richiedono una costante dielettrica elevata.Forniscono elevate costanti dielettriche (Dk) per consentire la riduzione delle dimensioni del circuito. Questi materiali hanno basse perdite, ideali per funzionare a banda X o inferiore. Inoltre, il loro stretto Dk e il controllo dello spessore offrono prestazioni di circuito ripetibili.
Caratteristiche chiave:
- Rogers RT/duroid 6006 composti ceramici-PTFE
- Costante dielettrica (Dk) di 6,15 +/- 0,15 a 10 GHz/23°C
- Basso fattore di dissipazione di 0,0027 a 10 GHz/23°C
- Alta stabilità termica con Td > 500 °C TGA
- Basso tasso di assorbimento dell'umidità dello 0,05%
- Coefficiente di espansione termica costante (CTE): asse X - 47 ppm/°C, asse Y - 34 ppm/°C, asse Z - 117 ppm/°C
- Placcati con fogli di rame depositi con elettrodiffusione
L'accoppiamento PCB è costituito da una configurazione PCB rigida a 2 strati con strati di rame su entrambi i lati.Il substrato RT/duroide 6006 è 1.27 mm (50 millimetri) di spessore, offrendo prestazioni dielettriche superiori.
| NT1 diametro | |||||
| Immobili | NT1duroide | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Striscia stretta | |
| Costante dielettrica | 6.45 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 7 x 107 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistenza superficiale | 2 x 107 | Oh, mio Dio. | A | IPC 2.5.17.1 | |
| Proprietà di trazione | ASTM D638 (0,1/min. tasso di deformazione) | ||||
| Modulo di Young | 627(91) 517(75) | X Y | MPa ((kpsi) | A | |
| Lo stress estremo | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | A | |
| La tensione suprema | 12 a 13 4 a 6 | X Y | % | A | |
| Proprietà di compressione | ASTM D695 (tasso di deformazione 0,05/min) | ||||
| Modulo di Young | 1069 (115) | Z | MPa ((kpsi) | A | |
| Lo stress estremo | 54(7.9) | Z | MPa ((kpsi) | A | |
| La tensione suprema | 33 | Z | % | ||
| Modulo flessibile | 2634 (382) 1951 (283) | X | MPa ((kpsi) | A | ASTM D790 |
| Lo stress estremo | 38 (5.5) | X Y | MPa ((kpsi) | A | |
| Deformazione sotto carico | 0.33 2.1 | Z Z | % | 24 ore/50°C/7MPa 24 ore/150°C/7MPa | ASTM D261 |
| Assorbimento di umidità | 0.05 | % | D48/50°C 0,050" ((1,27 mm) di spessore | IPC-TM-650 2.6.2.1 | |
| Conduttività termica | 0.49 | W/m/k | 80°C | ASTM C518 | |
| Coefficiente di espansione termica | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densità | 2.7 | g/cm3 | ASTM D792 | ||
| Calore specifico | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Peeling di rame | 14.3 (2.5) | pi (N/mm) | dopo il galleggiamento della saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
I dettagli di costruzione del PCB comprendono una dimensione del pannello di 197 mm x 154 mm, disponibile in due tipi, con una tolleranza di +/- 0,15 mm.La traccia/spazio minimo consente disegni precisi con un minimo di 6/5 mil.. Il PCB può ospitare componenti con una dimensione minima di foro di 0,3 mm. Non utilizza vias ciechi, semplificando il processo di produzione.fornire durataGli strati esterni sono dotati di un peso di rame di 1 oz (1,4 mil) per una conducibilità ottimale.La finitura superficiale è rivestita di oro per l'immersione per un'eccellente conducibilità e protezioneLa parte superiore della maschera di saldatura è contrassegnata con inchiostro nero per una chiara identificazione dei componenti, mentre il lato inferiore non è dotato di maschera di saldatura.miglioramento della saldatura e dellaOgni PCB viene sottoposto a un esame elettrico completo al 100% prima della spedizione per garantire la qualità.
Le statistiche sul PCB mostrano le sue capacità, con la capacità di ospitare fino a 19 componenti e un totale di 72 pad, consentendo una connettività e integrazione efficienti.37 sono dedicati a componenti per foriIl lato superiore è dotato di 35 pad per l'assemblaggio efficiente, mentre il lato inferiore non dispone di pad SMT.facilitare un'efficiente routing del segnale e l'interconnessione tra i livelliSupporta 5 reti per un flusso di segnale organizzato e ottimizzato all'interno del circuito.
La Rogers RT/duroid 6006 PCB è disponibile in tutto il mondo e aderisce allo standard accettato di IPC-Class-2.amplificatori di potenza, sistemi di prevenzione delle collisioni di aeromobili e sistemi di allarme radar a terra.
Provate le prestazioni e l'affidabilità eccezionali del Rogers RT/duroid 6006 PCB, progettato per sbloccare il pieno potenziale dei vostri progetti ad alta frequenza.
