| Evidenziare: | Immersione oro RT duroide 6010.2LM PCB,2 strati RT duroide 6010.2LM PCB,25 ml RT duroide 6010.2LM PCB |
||
|---|---|---|---|
Introduzione di un PCB RF realizzato utilizzando l'avanzato materiale RT duroid 6010.2LM.con una lunghezza massima di 20 mm o più, offre una serie di caratteristiche e vantaggi impressionanti che lo distinguono dalla concorrenza.
I laminati RT/duroide 6010.2LM forniscono elevate costanti dielettriche (Dk) per consentire la riduzione delle dimensioni del circuito.questo PCB consente di progettare più compatte senza compromettere le prestazioniIl suo basso fattore di dissipazione di 0,0023 a 10 GHz garantisce una perdita minima del segnale, rendendolo ideale per il funzionamento a banda X o inferiore.
Inoltre, il materiale RT duroide 6010.2LM presenta una notevole stabilità termica, con una temperatura di decomposizione (Td) di 500 °C TGA.Questo garantisce prestazioni affidabili anche in ambienti ad alta temperaturaCon un basso tasso di assorbimento dell'umidità dello 0,01%, riduce al minimo l'impatto dell'umidità sulle perdite elettriche, garantendo un funzionamento costante e affidabile.
Il controllo rigoroso della costante dielettrica (Dk) e dello spessore nel materiale RT duroid 6010.2LM garantisce prestazioni di circuito ripetibili.che consentono la progettazione di circuiti precisiInoltre, la bassa espansione dell'asse Z del PCB garantisce un rivestimento affidabile attraverso i fori nelle schede multistrato per una maggiore affidabilità complessiva.
| NT1duroide NT1duroide | |||||
| Immobili | NT1duroide | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Striscia stretta | |
| Costante dielettrica | 10.7 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistenza superficiale | 5 x 106 | Oh, mio Dio. | A | IPC 2.5.17.1 | |
| Proprietà di trazione | ASTM D638 (0,1/min. tasso di deformazione) | ||||
| Modulo di Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Lo stress estremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| La tensione suprema | Da 9 a 15 da 7 a 14 | X Y | % | A | |
| Proprietà di compressione | ASTM D695 (tasso di deformazione 0,05/min) | ||||
| Modulo di Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Lo stress estremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| La tensione suprema | 25 | Z | % | ||
| Modulo flessibile | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Lo stress estremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformazione sotto carico | 0.26 1.3 | Z Z | % | 24 ore/50°C/7MPa 24 ore/150°C/7MPa | ASTM D261 |
| Assorbimento di umidità | 0.01 | % | D48/50°C 0,050" ((1,27 mm) di spessore | IPC-TM-650 2.6.2.1 | |
| Conduttività termica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coefficiente di espansione termica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densità | 3.1 | g/cm3 | ASTM D792 | ||
| Calore specifico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Peeling di rame | 12.3 (2.1) | pi (N/mm) | dopo il galleggiamento della saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||

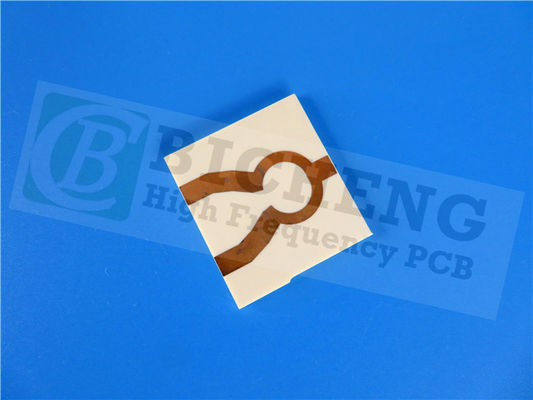

I dettagli di costruzione di questo PCB RF includono un design rigido a 2 strati con strati di rame di 35 μm ciascuno.Lo spessore del pannello finito è pari a 0Con una finitura superficiale in oro immersivo, offre un'eccellente conducibilità e resistenza alla corrosione.
Rispettando gli standard di qualità IPC-Class-2, questo PCB RF soddisfa i requisiti del settore e garantisce prestazioni affidabili.garantire un accesso conveniente per vari progetti e applicazioni.
| Materiale per PCB: | Fabbricazione a partire da materiali di cui all'allegato II |
| Indicatore: | NT1duroide 6010LM |
| Costante dielettrica: | 10.2 ± 0,25 (processo); 10.7 (progettazione) |
| Numero di strati: | 1 strato, 2 strato |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP. |
Il PCB RF basato su RT duroid 6010.2LM trova applicazioni tipiche in antenne a patch, sistemi di comunicazione satellitare, amplificatori di potenza, sistemi di prevenzione delle collisioni di aeromobili,e sistemi di allarme radar a terraLe sue eccellenti proprietà elettriche e termiche lo rendono la scelta preferita per applicazioni esigenti in cui elevate prestazioni e affidabilità sono indispensabili.
Migliora i tuoi circuiti elettronici e a microonde con questo PCB RF ad alte prestazioni basato sul materiale RT duroid 6010.2LM.e prestazioni affidabiliCon le sue eccezionali proprietà materiali, la sua costruzione precisa e le sue applicazioni versatili, questo PCB RF è la soluzione perfetta per progetti esigenti.
