Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | NT1 farmaco | Spessore: | 10mil |
---|---|---|---|
numero di strati: | 2-layer | Finitura superficiale: | Oro per immersione |
Evidenziare: | PCB RF a doppia faccia nero a seta,10 mil PCB RF a doppio lato,6035HTC PCB RF a doppio lato |

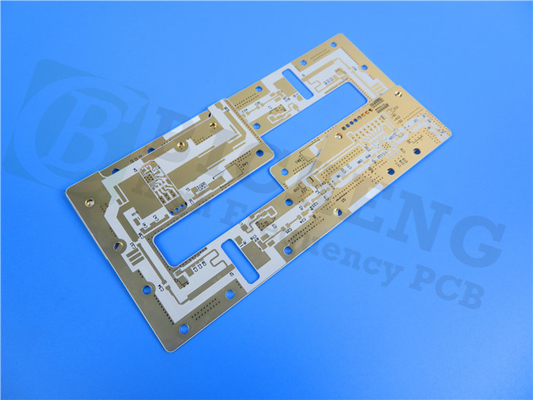

Introduzione del PCB RF basato sul materiale RT duroid 6035HTC, una soluzione eccezionale progettata specificamente per applicazioni RF e microonde ad alta potenza.Sfruttare gli ultimi progressi tecnologici, questo PCB offre caratteristiche e vantaggi ineguagliabili che lo rendono la scelta ideale per esigenze elevate di potenza.
I materiali di circuito ad alta frequenza Rogers RT duroid 6035HTC sono composti PTFE di ceramica ricoperti, rinomati per le loro prestazioni eccezionali in applicazioni ad alta potenza.Questi strati sono stati progettati per dissiparre il calore, che li rende una scelta eccellente per applicazioni che richiedono una gestione termica efficiente.questo PCB garantisce una dissipazione termica ottimale e consente temperature di funzionamento più basse, massimizzando così le prestazioni e l'affidabilità dei circuiti ad alta potenza.
Una delle caratteristiche di spicco di questo PCB è la sua impressionante prestazione dielettrica, che vanta una DK (costante dielettrica) di 3,5 +/- 0,05 a 10 GHz/23°C,garantire una propagazione del segnale coerente e affidabile su una vasta gamma di frequenzeIl fattore di dissipazione di 0,0013 a 10 GHz/23°C garantisce una minima perdita di segnale e prestazioni ottimali ad alta frequenza.il coefficiente termico della costante dielettrica di -66 ppm/°C garantisce prestazioni elettriche stabili anche in ambienti con temperature fluttuanti.
NT1 di cui all'articolo 2 | |||||
Immobili | NT1comunicazione | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.6 | Z | 8 GHz - 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | - 66 | Z | ppm/°C | - 50°Cfino a 150°C | mod IPC-TM-650, 2.5.5.5 |
Resistenza al volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
Resistenza superficiale | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
Stabilità dimensionale | - 0,11 - 0.08 | CMD MD | mm/m (mils/pollici) | 0Spessore dopo incisione "+E4/105 | IPC-TM-650 2.4.39A |
Modulo di trazione | 329 244 | MD CMD | kpsi | 40 ore @ 23°C/50RH | ASTM D638 |
Assorbimento di umidità | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Coefficiente di espansione termica (-50°Cfino a 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
Conduttività termica | 1.44 | W/m/k | 80°C | ASTM C518 | |
Densità | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Forza della buccia di rame | 7.9 | pi | 20 secondi.°C | IPC-TM-650 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Per migliorare ulteriormente la sua affidabilità, il PCB RT duroid 6035HTC presenta un basso tasso di assorbimento dell'umidità dello 0,06%Questa caratteristica riduce al minimo l'impatto dell'umidità sulle prestazioni elettriche e garantisce un funzionamento costante anche in condizioni umideInoltre, la conduttività termica del PCB di 1,44 W/m/K a 80°C facilita un'efficiente dissipazione del calore.consentire al circuito di funzionare a temperature più basse e ridurre il rischio di guasto dei componenti.
La stabilità meccanica è un altro vantaggio fondamentale offerto da questo PCB. Con un CTE (coefficiente di espansione termica) di 19 ppm/°C negli assi X e Y e 39 ppm/°C nell'asse Z, il PCB è un prodotto di alta qualità.il PCB mantiene la sua integrità strutturale durante le variazioni di temperaturaQuesto garantisce affidabilità e longevità, rendendolo adatto per ambienti e applicazioni difficili che richiedono una elevata durata.
La costruzione del PCB RT duroid 6035HTC è stata attentamente progettata per soddisfare le esigenze dei circuiti ad alta potenza.fornendo un'eccellente conduttività elettricaIl nucleo è costituito da materiale RT duroid 6035HTC con uno spessore di 0,254 mm (10 millimetri), che offre un equilibrio di prestazioni elettriche, gestione termica e stabilità meccanica.Lo spessore del pannello finito è pari a 0.3 mm, e gli strati esterni hanno un peso di rame finito di 1 oz (1,4 mil).prolungando così la durata di vita del PCB.
Materiale per PCB: | PTFE composti di ceramica |
Indicazione: | NT1comunicazione |
Costante dielettrica: | 3.50±0.05 |
Numero di strati: | PCB a doppio strato, a più strati e ibridi |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Spessore del laminato: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
In termini di garanzia della qualità, questo PCB RF aderisce agli standard IPC-Class-2, garantendo affidabilità e coerenza delle prestazioni.È stato sottoposto a rigorosi test e ispezioni per garantire che soddisfi i più elevati standard di qualità e prestazioni del settoreQuesta certificazione fornisce tranquillità e rassicurazione, specialmente in applicazioni critiche ad alta potenza in cui l'affidabilità è di massima importanza.
Il PCB RF basato su RT duroid 6035HTC è prontamente disponibile in tutto il mondo, garantendo un accesso conveniente per vari progetti e applicazioni.La sua disponibilità su scala globale facilita lo sviluppo e la diffusione di sistemi RF e microonde ad alta potenza in vari settori industriali, comprese le telecomunicazioni, l'aerospaziale, la difesa e altro ancora.
Con le sue eccezionali proprietà dei materiali, la sua costruzione precisa e le sue applicazioni versatili, il PCB RF RT duroid 6035HTC è la soluzione definitiva per i progetti RF e microonde ad alta potenza.Ha trovato un uso diffuso in amplificatori RF e microonde ad alta potenza, amplificatori di potenza, accoppiatori, filtri, combinatori e divisori di potenza.e affidabilità meccanica lo rendono la scelta preferita per applicazioni esigenti che richiedono prestazioni ottimali e longevità.
Migliora i tuoi circuiti ad alta potenza incorporando il PCB RF basato su RT duroid 6035HTC, e assisti a prestazioni e affidabilità senza pari in prima persona.Affidarsi alle sue notevoli capacità per ottenere risultati eccezionali, assicurando il trionfo delle vostre applicazioni RF e microonde ad alta potenza.
