Materiale: | TLX-8 | Spessore: | 31 milioni |
---|---|---|---|
Finitura superficiale: | Oro per immersione | Peso di rame: | 1 oz |
Evidenziare: | PCB a doppio lato in oro a immersione,31 mil PCB a doppio lato,TLX-8 PCB a doppio lato |

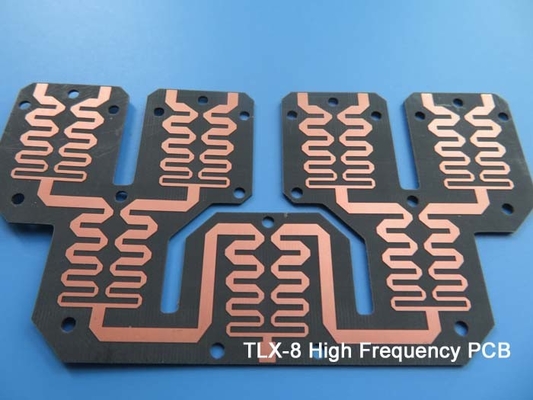

Introducendo la nostra nuova spedizione di PCB realizzato in materiale TLX-8. TLX-8 è un eccezionale PCB laminato in fibra di vetro PTFE progettato per fornire affidabilità e versatilità in varie applicazioni RF.Progettato con una vasta gamma di spessori disponibili e opzioni di rivestimento in rame, TLX-8 offre un eccezionale rinforzo meccanico ed eccelle in ambienti difficili, che sia resistente alle temperature estreme, resistente alle vibrazioni durante i lanci spaziali,o mantenere la resistenza alle radiazioni nello spazio, TLX-8 offre prestazioni eccezionali.
TLX-8 offre diversi vantaggi chiave: in primo luogo garantisce valori di intermodulazione passiva (PIM) superiori, misurati al di sotto di -160 dBc*,che garantisce un'integrità del segnale eccezionale e riduce al minimo le interferenze del segnaleIn secondo luogo, il TLX-8 presenta una straordinaria resistenza meccanica e stabilità termica, che lo rende ideale per applicazioni sottoposte a condizioni difficili.La sua costante dielettrica bassa e stabile garantisce una trasmissione del segnale affidabile e un controllo ottimale dell'impedenza per prestazioni ad alta frequenza.
Una delle caratteristiche notevoli del TLX-8 è la sua stabilità dimensionale, che gli consente di mantenere prestazioni di circuito precise e affidabili anche in ambienti impegnativi.TLX-8 ha basse proprietà di assorbimento dell'umidità, migliorandone l'affidabilità e rendendola adatta ad applicazioni esposte a condizioni umide.La costante dielettrica strettamente controllata del TLX-8 fornisce prestazioni costanti e caratteristiche elettriche prevedibiliInoltre, il basso fattore di dispersione (DF) assicura una perdita minima del segnale, facilitando una trasmissione efficiente dei segnali ad alta frequenza.
TLX-8 VALORI TIPICI | |||||
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
Rottura dielettrica | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Forza flessiva (MD) | ASTM D 709 | psi | 28,900 | N/mm2 | |
Forza flessiva (CD) | ASTM D 709 | psi | 20,600 | N/mm2 | |
Resistenza alla trazione (MD) | ASTM D 902 | psi | 35,600 | N/mm2 | |
Resistenza alla trazione (CD) | ASTM D 902 | psi | 27,500 | N/mm2 | |
Allungamento alla rottura (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
Allungamento alla rottura (CD) | ASTM D 902 | % | 3.92 | % | 3.92 |
Modulo di Young (MD) | ASTM D 902 | kpsi | 980 | N/mm2 | |
Young's Modulus (CD) | ASTM D 902 | kpsi | 1,200 | N/mm2 | |
Modulo di Young (MD) | ASTM D 3039 | kpsi | 1,630 | N/mm2 | |
Rapporto di Poisson | ASTM D 3039 | 0.135 | N/mm | ||
Forza di sguscio ((1 oz.ed) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 15 | N/mm | |
Forza di sguscio ((1 oz.RTF) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 17 | N/mm | |
Forza di buccia (± 1 oz) | IPC-650 2.4.8.3 ((Temperatura elevata.) | Pb/pollice lineare | 14 | N/mm | |
Forza di buccia (± 1 oz) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 11 | N/mm | |
Forza della buccia (rollato in 1 oz) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 13 | N/mm | 2.1 |
Conduttività termica | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
Stabilità dimensionale (MD) | IPC-650 2.4.39 secondi.5.5 ((Dopo il forno.) | mil/in. | 0.06 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 secondi.5.4 ((Dopo il forno.) | mil/in. | 0.08 | mm/M | |
Stabilità dimensionale (MD) | IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) | mil/in. | 0.09 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) | mil/in. | 0.1 | mm/M | |
Resistenza superficiale | IPC-650 2.5.17.1 Sec.5.2.1 ((Temperatura elevata.) | Oh, mio Dio. | 6.605 x 108 | Oh, mio Dio. | 6.605 x 108 |
Resistenza superficiale | IPC-650 2.5.17.1 Sec.5.2.1 ((Condizione di umidità.) | Oh, mio Dio. | 3.550 x 106 | Oh, mio Dio. | 3.550 x 106 |
Resistenza al volume | IPC-650 2.5.17.1 Sec.5.2.1 ((Temperatura elevata.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
Resistenza al volume | IPC-650 2.5.17.1 Sec.5.2.1 ((Condizione di umidità.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
CTE ((asse X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
CTE (asse Y) (asse 25-260)°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
CTE (asse Z) (asse 25-260)°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
Densità ((Gravità specifica) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
Td(2% di perdita di peso) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
Td(5% di perdita di peso) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
Indice di infiammabilità | UL-94 | V-0 | V-0 |
In termini di sicurezza, TLX-8 è conforme alla classificazione UL 94 V0, garantendo un'elevata resistenza al fuoco in applicazioni critiche.offrendo prestazioni ottimali e facilità di integrazioneLe proprietà elettriche del TLX-8 comprendono una costante dielettrica di 2,55 ± 0,04 a 10 GHz e un fattore di dissipazione di 0,0018 a 10 GHz.La stabilità dimensionale e il coefficiente di espansione termica (CTE) del TLX-8 sono entro i limiti accettabili per prestazioni affidabili.
Questo PCB RF è costruito come tavole rigide a 2 strati con un peso di rame di 1 oz (1,4 mil) sugli strati esterni.La traccia minima/spazio è di 6/5 milsI PCB sono sottoposti a test approfonditi, tra cui un test elettrico al 100% prima della spedizione, per garantire la loro qualità e affidabilità.
I PCB TLX-8 sono adatti a una vasta gamma di applicazioni, come sistemi radar, comunicazioni mobili, apparecchiature di prova a microonde e dispositivi di trasmissione a microonde.Se avete bisogno di circuiti affidabili per queste applicazioni o richiedono prestazioni eccezionali in ambienti RF difficili, i PCB TLX-8 forniscono l'affidabilità e le prestazioni di cui avete bisogno.
