Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | TLX-9 | Spessore: | 0.508 mm |
---|---|---|---|
Finitura superficiale: | Oro per immersione | Peso di rame: | 1 oz |
Evidenziare: | 0.508mm TLX-9 PCB ad alta frequenza,TLX-9 PCB ad alta frequenza,PWB ad alta frequenza 1oz |

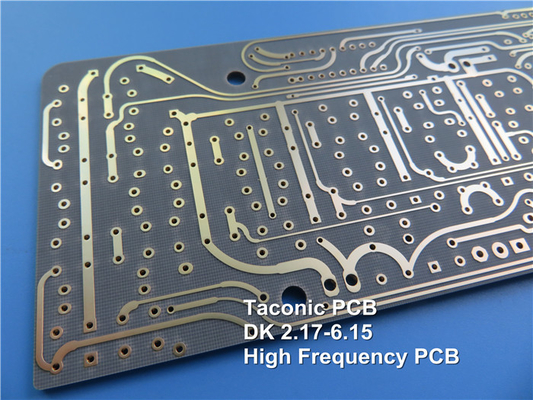

E' un piacere condividere con voi il nostro PCB appena spedito, questo PCB ad alte prestazioni basato su substrati TLX-9.TLX-9 è un PCB laminato in PTFE/vetro tessuto all'avanguardia progettato per offrire proprietà elettriche e meccaniche eccezionaliQuesto materiale composito fornisce un controllo preciso delle sue caratteristiche, con la costante dielettrica (Dk) personalizzabile all'interno di un intervallo specificato e una tolleranza di ± 0.04Quando misurato a 10 GHz, TLX-9 presenta un fattore di dissipazione di circa 0.0019.
TLX-9 vanta una serie impressionante di proprietà del materiale, la sua costante dielettrica a 10 GHz è 2.5, garantendo una bassa perdita di segnale e mantenendo l'integrità del segnale nelle applicazioni ad alta frequenza.TLX-9 offre un'affidabilità migliorata anche in condizioni umideIl TLX-9 presenta inoltre un volume e una resistenza superficiale eccellenti, con una resistenza di 60 kV.insieme a una notevole resistenza all'arco di oltre 180 secondi.
Le proprietà meccaniche del TLX-9 sono altrettanto impressionanti.fornendo un rinforzo meccanico eccezionale. La resistenza della buccia con 1 oz di rame è di 12 libbre / in lineare, garantendo un'adesione sicura dei componenti.con un intervallo di 9-12 ppm/°C nella direzione x-y e 130-145 ppm/°C nella direzione zInoltre, TLX-9 ha una conducibilità termica di 0,19 W/m/K, facilitando un'efficiente dissipazione del calore.
TLX-9 VALORI TIPICI | |||||
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
Costante dielettrica @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
Fattore di dissipazione @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
Assorbimento di umidità | IPC-TM 650 2.6.2.1 | % | < 0.02 | % | < 0.02 |
Rottura dielettrica | IPC-TM 650 2.5.6 | kV | > 60 | kV | > 60 |
Resistenza al volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
Resistenza superficiale | IPC-TM 650 2.5.17.1 | Oh, mio Dio. | 10^7 | Mohm/cm | 10^7 |
Resistenza all'arco | IPC-TM 650 2.5.1 | secondi | > 180 | secondi | > 180 |
Forza flessibile longitudinale | IPC-TM 650 2.4.4 | Peso in kg. | > 23,000 | N/mm2 | >159 |
Forza flessibile trasversale | IPC-TM 650 2.4.4 | Peso in kg. | > 19,000 | N/mm2 | >131 |
Forza di buccia (1 oz di rame) | IPC-TM 650 2.4.8 | Peso/lineare in. | 12 | N/mm | 2.1 |
Conduttività termica | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
X-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 130- 145 | ppm/°C | 130- 145 |
Classificazione di infiammabilità UL-94 | UL-94 | V-0 | V-0 |
La sicurezza è una priorità con TLX-9, in quanto soddisfa il rating di infiammabilità UL-94 di V-0, garantendo un'elevata resistenza al fuoco in applicazioni critiche.Queste proprietà rendono TLX-9 una scelta eccellente per applicazioni che richiedono una bassa costante dielettrica, basso fattore di dissipazione, basso assorbimento dell'umidità, elevata rottura dielettrica, buona resistenza alla buccia e CTE controllata.
Questo nuovo PCB è una scheda rigida a due strati con un peso di rame di 35 μm su ogni strato esterno.Supporta una traccia/spazio minima di 7/8 millimetri e una taglia minima di 0Ogni PCB subisce un esame elettrico completo al 100% prima della spedizione, garantendo la sua qualità e affidabilità.
I PCB TLX-9 trovano applicazioni in vari settori industriali. Sono particolarmente adatti per antenne di grande formato per LNA, LNB e LNC, servizi/reti di comunicazione personali (PCS/PCN),amplificatori ad alta potenzaCon le sue eccezionali proprietà elettriche e meccaniche, i PCB TLX-9 forniscono prestazioni affidabili e una trasmissione ottimale del segnale.
I PCB TLX-9 rispettano lo standard di qualità IPC-Class-2 e sono disponibili in tutto il mondo.
Con le sue eccezionali proprietà elettriche, resistenza meccanica e ampia gamma di applicazioni, i PCB TLX-9 offrono una soluzione affidabile e ad alte prestazioni per progetti elettronici esigenti,promuovere l'innovazione in vari settori.
