Materiale: | FR4 | Dimensione del PCB: | 170 mm x 130 mm (1 PCS) |
---|---|---|---|
Peso di rame: | 35um | Finitura superficiale: | Oro per immersione |
Evidenziare: | PCB a più strati in oro per immersione,PCB multicapa in oro a immersione con tappo,PCB a più strati con tappo |

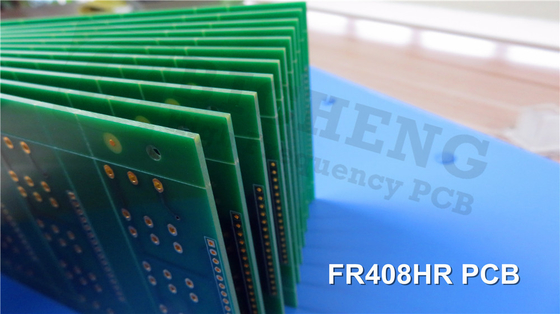

Introducendo il nostro PCB multilivello ad alte prestazioni costruito su FR408HR. Questo PCB multilivello è progettato per applicazioni che richiedono massime prestazioni termiche e affidabilità.Prodotto utilizzando il sistema di resina multifunzione ad alte prestazioni brevettato da Isola, rinforzato con tessuto di vetro di grado elettrico (vitro E), questo PCB offre proprietà eccezionali che colmano il divario tra prospettive termiche ed elettriche.
Caratteristiche chiave:
- Costante dielettrica (Dk): avendo una Dk di 3,65 a 10 GHz, questo PCB garantisce un'eccellente integrità del segnale e prestazioni affidabili nelle applicazioni ad alta frequenza.
- Fattore di dissipazione: con un fattore di dissipazione di 0,0095 a 10 GHz, riduce al minimo la perdita di segnale, fornendo una trasmissione di potenza efficiente.
- Coefficiente di espansione termica (CTE): la CTE di 16 ppm/°C sia sull'asse x che sull'asse y garantisce la compatibilità con il rame, riducendo lo stress termico e migliorando l'affidabilità.
- Stabilità termica: con un'elevata temperatura di transizione del vetro (Tg) di 230°C (DMA) e una temperatura di decomposizione (Td) di 360°C (TGA), questo PCB presenta una stabilità termica eccezionale.
- Cicli di laminazione multipli: può sopportare cicli di laminazione multipli, fornendo flessibilità nel processo di fabbricazione dei PCB.
- Compatibilità di assemblaggio senza piombo: progettato per essere compatibile con processi di assemblaggio senza piombo, garantendo la conformità agli standard industriali moderni.
- Capacità di riempimento: questo PCB supporta il riempimento, migliorando la connettività elettrica e l'integrità del segnale.
- Resistenza CAF: con una resistenza superiore alla formazione di filamenti anodici conduttivi (CAF), garantisce affidabilità e prestazioni a lungo termine.
- Resistenza all'umidità: la FR408HR presenta una resistenza all'umidità superiore durante il riversamento, salvaguardando contro i fattori ambientali.
PCB stackup:
Questo PCB è un PCB rigido a 4 strati con la seguente composizione:
- Strato superiore: rame 35 μm
- Prepreg: 152 μm
- Strato interno 1: rame da 35 μm
- FR408HR Core: 1,535 mm
- Strato interno 2: rame da 35 μm
- Prepreg: 152 μm
- Strato inferiore: 35 μm di rame
Dettagli di costruzione del PCB:
- Dimensioni: 170 mm x 130 mm (1 PCS), con tolleranza di +/- 0,15 mm
- Traccia/spazio minimo: 4/5 mil, consentendo una progettazione e una disposizione di circuito precise
- Dimensione minima del foro: 0,3 mm, per supportare componenti a picco sottile e interconnessioni ad alta densità
- Strade cieche: consentono percorsi complessi e un uso efficiente dello spazio disponibile
- Spessore del cartone finito: 2,0 mm, che garantisce integrità strutturale e durata
- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni, garantendo una conducibilità ottimale
- Via spessore di rivestimento: 20 μm, che facilita connessioni elettriche affidabili
- Finitura superficiale: oro immersivo, con eccellente solderabilità e resistenza alla corrosione
- Silkscreen: strato superiore in bianco, fornendo informazioni sui componenti e sull'etichettatura
- Maschera di saldatura: rosso su entrambi gli strati superiore e inferiore, proteggendo le tracce di rame e prevenendo i ponti di saldatura
- Vias riempiti e con tappo: miglioramento dell'integrità del segnale e delle prestazioni complessive dei PCB
- 100% di prova elettrica: ogni PCB viene sottoposto a una completa prova elettrica prima della spedizione, garantendo funzionalità e qualità.
Statistiche sui PCB:
- Componenti: 270
- Total Pads: 320
- Pastiglie per buchi: 150
- Pad SMT superiori: 99
- Pad SMT inferiore: 71
- Vias: 78.
- Reti: 6
Standard di qualità e disponibilità:
- Standard di qualità: questo PCB multilivello è conforme agli standard di qualità IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.
- Disponibilità: questo PCB ad alte prestazioni è disponibile in tutto il mondo, soddisfacendo le esigenze di diversi settori e applicazioni.
Applicazioni tipiche:
Questo PCB a più strati trova applicazione in varie industrie, tra cui:
- elettronica di consumo: dagli smartphone alle apparecchiature audio/video, questo PCB supporta le esigenze dei moderni dispositivi elettronici di consumo.
- Server e workstation: fornisce le prestazioni e l'affidabilità necessarie per le applicazioni server e workstation di fascia alta.
- Automotive: il PCB FR408HR è adatto all'elettronica automobilistica, offrendo robustezza e stabilità termica in ambienti automobilistici difficili.
