Controllo dell'impedenza S1000-2M

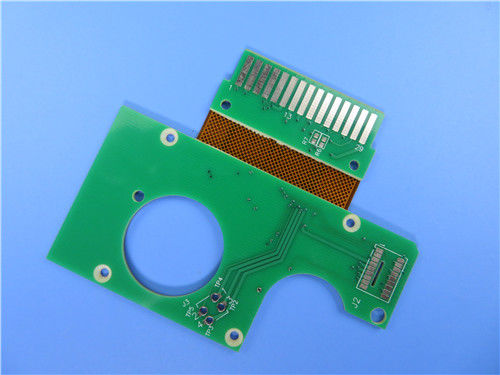

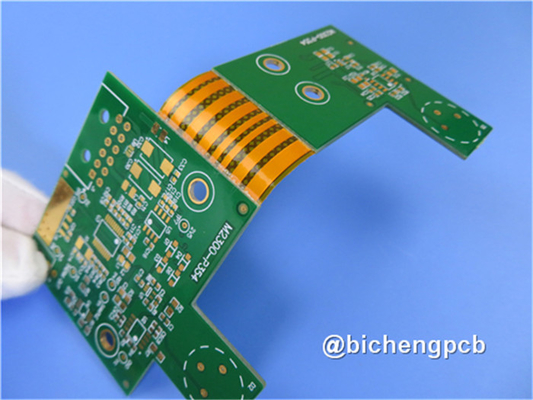

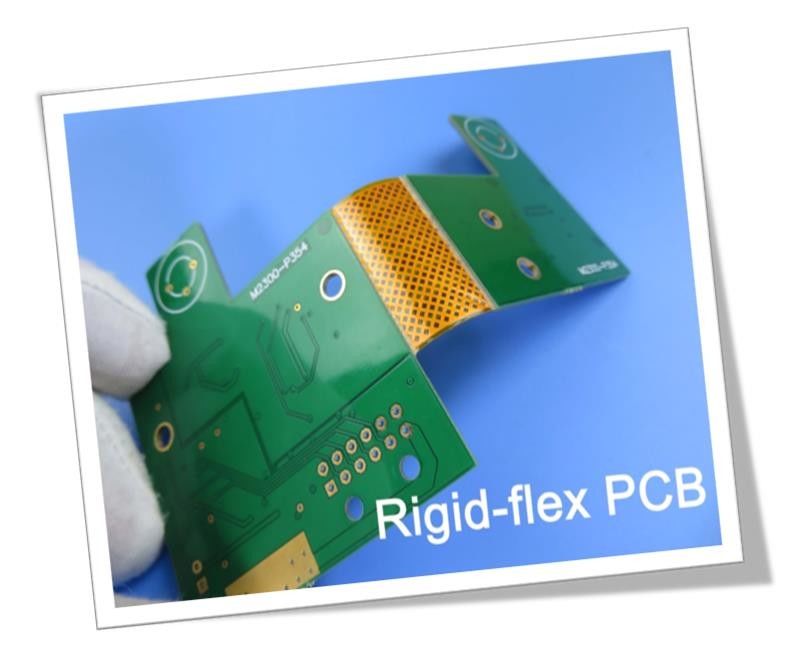

L'S1000-2M (FR-4) Rigid-Flex PCB è una scheda di circuito stampato di alta qualità che combina i vantaggi di circuiti rigidi e flessibili in una sola scheda.resistenza al calore, e di elaborabilità meccanica, che lo rende adatto a una vasta gamma di applicazioni in vari settori.

Questo PCB rigido-flessibile a 4 strati presenta una progettazione in stackup che garantisce prestazioni e durata ottimali.Le sezioni rigide, realizzati in laminato FR-4.0 compatibile senza piombo (S1000-2M), offrono stabilità e supporto per i componenti, mentre le sezioni flessibili utilizzano poliammide (R-F777) con opzioni di spessore di 25μm, 50μm,e 75 μm, consentendo al PCB di piegarsi e piegarsi senza compromettere la sua funzionalità.

Con un elevato valore di Tg di 180 °C e un basso coefficiente di espansione termica (CTE) sull'asse Z, il substrato S1000-2M (FR-4) offre un'eccellente resistenza al calore e stabilità dimensionale.Dispone di un'eccellente affidabilità attraverso il foro e prestazioni di filamento anodico anticonduttore (CAF), garantendo una lunga durata e un funzionamento affidabile.

Lo strato di poliammide R-F777 offre un elevato valore di Tg di 350°C, il che lo rende adatto ad applicazioni che richiedono una resistenza ad alte temperature.Disponibile in opzioni di rame ED e rame RA con spessori di 12μm, 18 μm e 35 μm, assicurano una conduttività elettrica e una trasmissione del segnale efficienti.

Il PCB rigido-flessibile S1000-2M (FR-4) ha uno spessore di scheda finito di 1,6 mm, con la parte flessibile di 0,243 mm.fornendo protezione contro il soldo a ponte e garantendo una saldatura affidabileLa finitura superficiale in oro immersivo offre un'eccellente conducibilità e previene l'ossidazione.

Questo PCB è progettato con una traccia/spazio minima di 6/7 mils, consentendo un routing preciso e circuiti ad alta densità.55 mm e offre un controllo dell'impedenza di 50 ohm per binari specificiL'applicazione di una pellicola di protezione EMI migliora ulteriormente la sua compatibilità elettromagnetica.

La scheda S1000-2M (FR-4) Rigid-Flex PCB subisce una rigorosa prova elettrica al 100% prima della spedizione, garantendo che ogni scheda soddisfi le specifiche e gli standard di qualità richiesti.Risponde alle norme IPC-Class-2, garantendo prestazioni e durata affidabili.

Con 19 componenti, 56 pad, 31 vie e 6 reti, questo PCB offre ampie opzioni di connettività per vari progetti di circuiti.La grafica Gerber RS-274-X fornita consente l'integrazione senza soluzione di continuità nel processo di produzione.

Il PCB rigido-flessibile S1000-2M (FR-4) è ampiamente disponibile per la spedizione in tutto il mondo, soddisfacendo le esigenze di settori come computer, comunicazione, elettronica automobilistica e altro ancora.affidabilità, e caratteristiche avanzate lo rendono una scelta eccellente per applicazioni esigenti in cui è richiesta una combinazione di rigidità e flessibilità.
