Dettagli:
Termini di pagamento e spedizione:
|
| Numero di strati: | 4-Layer | Spessore: | 2.7mm |
|---|---|---|---|
| Peso del rame: | 1 oz | Finitura superficiale: | HASL senza piombo |
| Evidenziare: | PCB multilivello ad alta frequenza RO3010,2.7mm RO3010 PCB a più strati,HASL RO3010 PCB a più strati privi di piombo |
||

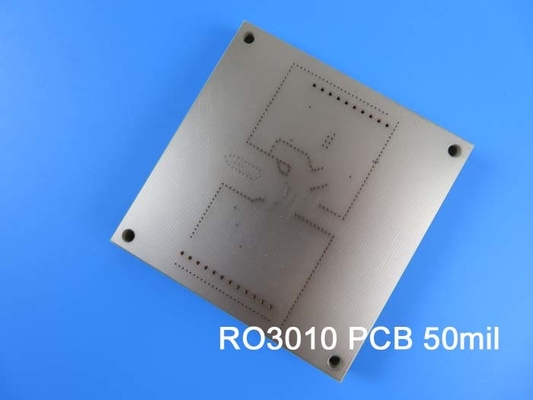

Vi presentiamo il nostro nuovo circuito a circuiti stampato con il materiale avanzato RO3010, destinato a soddisfare le esigenze dell'elettronica moderna.Questo PCB ad alte prestazioni offre una stabilità eccezionale e una vasta gamma di applicazioni su varie frequenzeCon i suoi compositi PTFE ricolmi di ceramica e prezzi competitivi, il nostro PCB è la scelta ideale per la miniaturizzazione dei circuiti e i processi di produzione in volume.
Caratteristiche chiave:
- Costante dielettrica di 10,2+/- 0,30 a 10 GHz/23°C
- Fattore di dissipazione di 0,0022 a 10 GHz/23°C
- Basso coefficiente di espansione termica (-55 a 288 °C) rispettivamente 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z)
- Td> 500°C
- Conduttività termica di 0,95 W/mK
- Assorbimento di umidità dello 0,05%
Vantaggi:
1Stabilità dimensionale con coefficiente di espansione pari al rame.
2- Prezzi economici del laminato per i processi di produzione in volume.
3. Adatto per l'impiego con disegni di cartoni a più strati.
| RO3010 Valore tipico | |||||
| Immobili | RO3010 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 11.2 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistenza al volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistenza superficiale | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Modulo di trazione | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Assorbimento di umidità | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calore specifico | 0.8 | j/g/k | Calcolato | ||
| Conduttività termica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coefficiente di espansione termica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Densità | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 9.4 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Questo PCB stackup è costituito da un disegno rigido a 2 strati, con strati di rame, substrato Rogers RO3010 e prepreg.4 ml) sugli strati esterni. Le dimensioni del PCB sono di 30 mm x 30 mm, fornendo ampio spazio per il tuo circuito.Lo spessore del rivestimento via è di 20 μm, garantendo connessioni affidabili.
Per la vostra comodità, questo PCB è dotato di una finitura superficiale HASL senza piombo, eliminando la necessità di ulteriori lavorazioni.non sono inclusiPrima della spedizione, ogni PCB subisce un test elettrico al 100%, garantendo qualità e prestazioni.
Con 2 componenti, 5 pad, 3 vie e 3 reti, il nostro PCB è progettato per soddisfare gli standard IPC-Class-2, garantendo affidabilità e aderenza agli standard del settore.L'opera d'arte fornita è in formato Gerber RS-274-X, ampiamente accettato nel settore.
Questo PCB versatile trova applicazioni in vari campi, tra cui:
- Applicazioni radar automobilistiche
- antenne satellitari di posizionamento globale
- sistemi di telecomunicazione cellulare - amplificatori di potenza e antenne
- Antenne a patch per comunicazioni senza fili
- satelliti di trasmissione diretta
- collegamento dati su sistemi via cavo
- Lettori di contatori a distanza
- Motore di retro
I nostri PCB di alta qualità sono prontamente disponibili per la spedizione in tutto il mondo, garantendo che si può accedere alla nostra tecnologia avanzata indipendentemente dalla vostra posizione.Che si stia lavorando su applicazioni radar automobilistiche, antenne satellitari di posizionamento globale, sistemi di telecomunicazione cellulare, comunicazioni wireless, satelliti di trasmissione diretta, sistemi via cavo, lettori di contatori remoti o backplan di alimentazione,il nostro PCB RO3010 è la scelta perfettaScopri l'affidabilità, le prestazioni e l'accessibilità della nostra soluzione PCB e porta i tuoi progetti elettronici alla vita con facilità.
