| Materiale: | DiClad 880 | Dimensione del PCB: | 60 mm x 60 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Argento ad immersione |
| Numero di strati: | 2-layer | Spessore del PCB: | 30 mil |
| Evidenziare: | 30 mil DiClad 880 PCB ad alta frequenza,DiClad 880 High Frequency PCB |
||

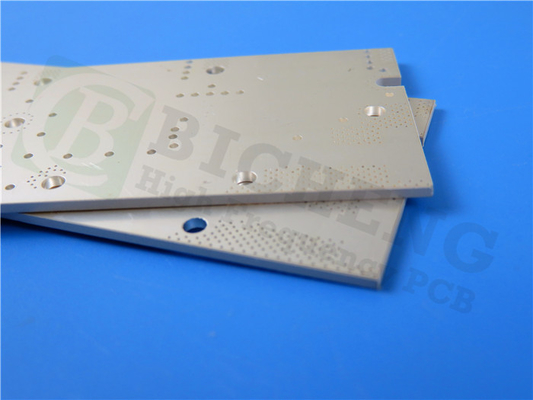

Vi presentiamo il nostro nuovo PCB basato su DiClad 880, un substrato all'avanguardia che sfrutta la potenza della fibra di vetro tessuta e dei compositi a base di PTFE.leader nei materiali avanzati, il PCB DiClad 880 offre prestazioni senza pari, proprietà dielettriche eccezionali e affidabilità senza pari per una vasta gamma di applicazioni.
Caratteristiche e vantaggi principali:
1Impressionante prestazione dielettrica:
Il PCB DiClad 880 vanta una bassa costante dielettrica (DK) di 2,17 o 2,2 +/- 0,04 a 10 GHz/23°C e 1 MHz, garantendo un'integrità del segnale ottimale e una perdita minima.Il suo fattore di dissipazione impressionantemente basso di 0.0009 a 10 GHz/23°C e 0.0008 a 1 MHz migliora ulteriormente la sua efficienza.
2Stabilità a temperatura:
Con un coefficiente di temperatura di DK (TcDK) di -160 ppm/°C, compreso tra -10°C e 140°C, il PCB DiClad 880 mantiene le sue prestazioni eccezionali anche in condizioni di temperatura estrema.Di' addio al degrado del segnale e ciao all' affidabilità.
3- Resistenza all'umidità:
DiClad 880 ha il più basso assorbimento dell'umidità tra i compositi a base di PTFE, pari a solo 0,02%.anche in ambienti umidi.
4Stabilità dimensionale:
Questo PCB offre un'eccellente stabilità dimensionale, con un coefficiente di espansione termica (CTE) di 25 ppm/°C (asse X), 34 ppm/°C (asse Y) e 252 ppm/°C (asse Z).Questa stabilità garantisce connessioni precise e affidabili, anche a temperature variabili.
5Ampia gamma di frequenza:
Esperienza prestazioni DK stabili in un ampio intervallo di frequenza, rendendo il PCB DiClad 880 adatto a diverse applicazioni che richiedono una trasmissione del segnale coerente.
6. Flessibilità di progettazione migliorata:
Grazie al suo basso DK, il PCB DiClad 880 supporta larghezze di linea più ampie, consentendo una minore perdita di inserimento e una maggiore flessibilità di progettazione.Ottenere prestazioni ottimali senza compromettere i requisiti di progettazione.
| Immobili | Metodo di prova | Condizione | DiClad 880 |
| Costante dielettrica @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Costante dielettrica @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Fattore di dissipazione @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
| Fattore di dissipazione @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
| Coefficiente termico di Er (ppm/°C) | IPC TM-650 2.5.5.5 Adattato |
-10°C a +140°C | - 160 |
| Forza di buccia (lbs.per pollice) | IPC TM-650 2.4.8 | Dopo lo stress termico | 14 |
| Resistenza al volume (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 10 9 |
| Resistenza superficiale (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 10 6 |
| Resistenza all'arco | ASTM D-495 | D48/50 | > 180 |
| Modulo di trazione (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| Resistenza alla trazione (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
| Modulo di compressione (kpsi) | ASTM D-695 | A, 23°C | 237 |
| Modulo flessibile (kpsi) | ASTM D-790 | A, 23°C | 357 |
| Disgregazione dielettrica (kV) | ASTM D-149 | D48/50 | > 45 |
| Densità (g/cm3) | ASTM D-792 Metodo A | A, 23°C | 2.23 |
| Assorbimento idrico (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| Coefficiente di calore | IPC TM-650 2.4.24 | 0°C a 100°C | |
| Espansione (ppm/°C) | Mettler 3000 | ||
| Asse X | Termo-meccanici | 25 | |
| Asse Y | Analisatore | 34 | |
| Asse Z | 252 | ||
| Conduttività termica (W/mK) | ASTM E-1225 | 100°C | 0.261 |
| Sgomberamento | NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
| Perdita di massa totale (%) | Massimo 1,00% | 0.01 | |
| Volotile raccolto | Massimo 0,10% | 0.01 | |
| Materiale condensabile (%) | |||
| Ripresa del vapore acqueo (%) | 0.01 | ||
| Condensato visibile (±) | - No | ||
| Fammabilità UL File E 80166 | UL 94 Bruciatura verticale IPC TM-650 2.3.10 | C48/23/50, E24/125 | Risponde ai requisiti di UL94-V0 |
Dettagli di costruzione del PCB:
- PCB rigidi a due strati:
La costruzione di questo PCB è un PCB rigido a due strati, che fornisce una solida base per i vostri progetti elettronici.
- Costruzione di alta qualità:
Con uno strato di rame di 35 μm su entrambi i lati superiore e inferiore e uno spessore di DiClad 880 di 0,762 mm (30 mil), questo PCB garantisce una conduttività e una durata eccezionali.
- Specificità precise:
Le dimensioni di questo PCB sono di 60 mm x 60 mm (+/- 0,15 mm), offrendo un fattore di forma compatto ma versatile.Lo spessore del pannello finito è pari a 00,8 mm e il peso del rame finito è di 1,4 ml per gli strati esterni.
- Affidabile rivestimento e finitura superficiale:
Questo PCB ha uno spessore di 20 μm attraverso il rivestimento per garantire connessioni robuste.
- Assicurazione della qualità rigorosa:
Prima della spedizione, ogni PCB subisce un test elettrico al 100% per garantire prestazioni e affidabilità eccezionali.
| Materiale per PCB: | Fabbricazione a partire da fibre di vetro |
| Indicazione: | DiClad 880 |
| Costante dielettrica: | 2.20 (10 GHz) |
| Fattore di dissipazione | 0.0009 (10 GHz) |
| Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | Oro immersivo (ENIG), HASL, argento immersivo, stagno immersivo, OSP, ENEPIG, rame nudo, placcato in oro puro, ecc. |
Applicazioni:
Il PCB DiClad 880 è adatto a una vasta gamma di applicazioni, tra cui:
- Reti di alimentazione radar
- Reti di serie in fase commerciali
- Antenne della stazione base a bassa perdita
- Sistemi di guida
- Antenne radio digitali
- Filtri, accoppiatori, LNA
Fornitura e norme:
I PCB DiClad 880 sono disponibili in tutto il mondo, permettendo di accedere a questa tecnologia avanzata indipendentemente dalla posizione.garantire un'elevata qualità di produzione e prestazioni costanti.
Migliora i tuoi progetti elettronici a un livello completamente nuovo con il PCB DiClad 880, sbloccando prestazioni ineguagliabili, affidabilità eccezionale e flessibilità di progettazione senza pari.Abbracciare il futuro della tecnologia PCB e sperimentare l'avanguardia oggi.
