| Materiale: | NT1 diametro | Dimensione del PCB: | 43 mm x 43 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | ENEPIG |
| Numero di strati: | 2-layer | Spessore del PCB: | 125 mil |
| Evidenziare: | ENEPIG Superficie PCB finito,125 ml RT duroide 5880 PCB,2 strato RT Duroide 5880 PCB |
||

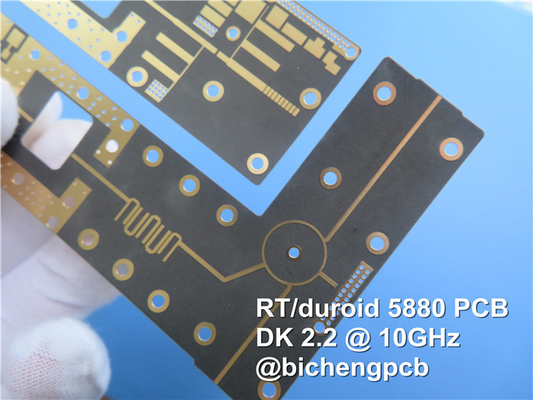

Vi presentiamo il nostro nuovo PCB con i laminati ad alta frequenza Rogers RT/duroid 5880.Questi composti PTFE avanzati rinforzati con microfibra di vetro offrono prestazioni eccezionali per applicazioni ad alta frequenza e a banda largaCon una bassa costante dielettrica (Dk) e una bassa perdita dielettrica, questo PCB garantisce proprietà elettriche uniformi su un ampio intervallo di frequenza.La sua natura isotropa e le sue strette tolleranze lo rendono una scelta ideale per applicazioni impegnative in vari settori industriali.
Caratteristiche chiave:
- Costante dielettrica di 2,2 con tolleranza di 0,02 a 10 GHz/23°C
- Fattore di dissipazione di 0,0009 a 10 GHz
- coefficiente di temperatura della costante dielettrica (TCDk) di -125 ppm/°C
- Basso assorbimento dell'umidità dello 0,02%
- Coefficiente di espansione termica (CTE) nell'asse X: 31 ppm/°C, asse Y: 48 ppm/°C, asse Z: 237 ppm/°C
- Materiale isotropico con proprietà elettriche uniformi
Vantaggi:
1Proprietà elettriche uniformi: il PCB mantiene prestazioni elettriche costanti in un ampio intervallo di frequenza, garantendo una trasmissione del segnale affidabile.
2. Facile personalizzazione: i laminati RT/duroid 5880 sono facili da tagliare, modellare e stampare, consentendo una personalizzazione precisa per soddisfare i requisiti specifici di progettazione.
3. Resistenza chimica: questi laminati sono resistenti ai solventi e ai reagenti utilizzati nei processi di incisione o di rivestimento, migliorando la loro durata e longevità.
4. Adatto per ambienti ad alta umidità: con un basso assorbimento dell'umidità, i laminati RT/duroid 5880 funzionano bene in ambienti ad alta umidità o soggetti all'umidità.
5. Materiale consolidato: RT/duroid 5880 è un materiale ben noto e ampiamente utilizzato nell'industria, garantendo una comprovata esperienza di affidabilità e prestazioni.
6. Basse perdite elettriche: questo PCB offre la perdita elettrica più bassa tra i materiali PTFE rinforzati, garantendo una trasmissione efficiente del segnale e un minimo degrado del segnale.
| Immobili | NT1comunicazione | Direzione | Unità | Condizione | Metodo di prova | |
| Costante dielettrica,ε Processo | 2.20 2.20±0.02 di specifica. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Costante dielettrica | 2.2 | Z | N/A | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficiente termico di ε | - 125 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
| Resistenza al volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistenza superficiale | 3 x 107 | Z | Oh, mio Dio. | C/96/35/90 | ASTM D 257 | |
| Calore specifico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calcolato | |
| Modulo di trazione | Prova a 23°C | Prova a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Lo stress estremo | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| La tensione suprema | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Modulo di compressione | 710(103) | 500(73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Lo stress estremo | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| La tensione suprema | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Assorbimento di umidità | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| Conduttività termica | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| Coefficiente di espansione termica | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Densità | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Peeling di rame | 31.2(5.5) | N/A | Pli ((N/mm) | 1 oz ((35 mm) di foglio EDC dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo senza piombo compatibile | - Sì, sì. | N/A | N/A | N/A | N/A | |
Il primo strato di rame, Copper_layer_1, ha uno spessore di 35 μm, fornendo un'eccellente conducibilità per la trasmissione del segnale.Il nucleo del PCB è composto da strati RT/duroid 5880Infine, il secondo strato di rame, Copper_layer_2, ha anch'esso uno spessore di 35 μm, completando l'accumulo.
Passando ai dettagli di costruzione del PCB, le dimensioni della scheda sono di 43 mm x 43 mm, con una tolleranza stretta di +/- 0,15 mm. La larghezza minima traccia/spazio è di 4/5 mils,consentire un percorso preciso e un uso efficiente dello spazio di bordoLa dimensione minima dell'apertura è di 0,5 mm, per componenti con diverse dimensioni di piombo.
Questo PCB non include vias ciechi, semplificando il processo di produzione e riducendo i costi.Gli strati esterni hanno un peso di rame di 1 oz (1Lo spessore del rivestimento via è di 20 μm, garantendo connessioni affidabili tra i diversi strati del PCB.
La finitura superficiale di questo PCB è ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), che offre un'eccellente resistenza alla corrosione e alla saldabilità.Il PCB non comprende la vetrina di seta superiore o inferiore o la maschera di saldatura superiore o inferiore, semplificando il processo di produzione e riducendo i costi.
Prima della spedizione, ogni PCB subisce un test elettrico al 100% per garantire la sua funzionalità e prestazioni.Questo processo di prova completo garantisce che il PCB soddisfi le specifiche richieste e le funzioni previste.
In termini di statistiche PCB, questo PCB comprende 8 componenti, che consentono l'assemblaggio e l'integrazione semplificati.con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmTra questi pad, 17 sono dedicati a componenti per fori, mentre 11 sono progettati per componenti di tecnologia di montaggio superficiale (SMT) sul lato superiore della scheda.Non ci sono tamponi SMT sul lato inferiore del PCBQuesta scheda PCB comprende 7 vie, che consentono connessioni tra diversi strati e facilitano il flusso di segnali e potenza.che rappresenta il percorso elettrico distinto all'interno del progetto del PCB.
Il formato di grafica utilizzato per questo PCB è Gerber RS-274-X, uno standard ampiamente accettato nel settore per la produzione di PCB.Garantisce la compatibilità con vari processi di fabbricazione e consente una riproduzione accurata del disegno.
Il PCB è conforme alla norma IPC-Class-2, che stabilisce criteri specifici di qualità e prestazioni per i PCB destinati a prodotti elettronici di uso generale.Questo rispetto di uno standard industriale riconosciuto garantisce che il PCB soddisfi i livelli richiesti di affidabilità e prestazioni.
La disponibilità di questo PCB non è limitata a una regione o a un mercato specifico, ma è accessibile in tutto il mondo, consentendo ai clienti di diverse località di beneficiare delle sue caratteristiche e applicazioni.
RT duroid 5880 PCB è comunemente utilizzato nelle antenne a banda larga delle compagnie aeree commerciali, nei circuiti a micro strisce e a strisce, nelle applicazioni a onde millimetriche, nei sistemi radar, nei sistemi di guida,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm.
