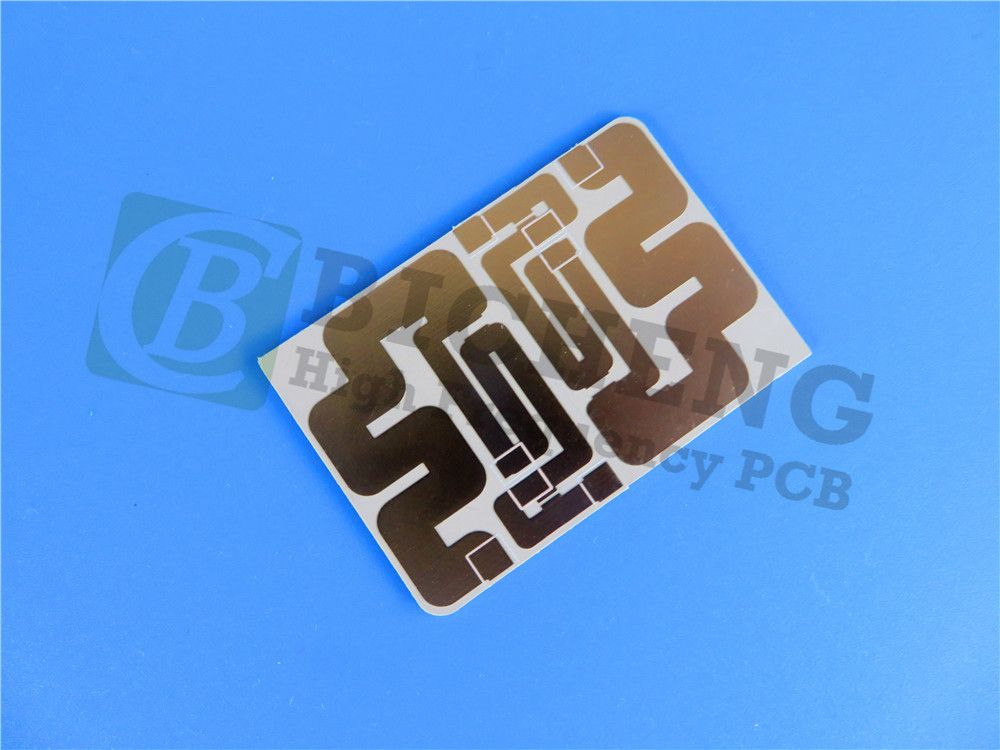

40mil AD300D PCB 1.1mm Maschera di saldatura nera Circuito d'immersione oro

Introduzione:
L'AD300D è un PCB ad alta frequenza costruito con il materiale laminato AD300D di Rogers.Questo laminato a base di PTFE offre una costante dielettrica bassa e controllataLa costruzione economica offre prestazioni elettriche e meccaniche migliorate rispetto ai PCB PTFE standard.

Caratteristiche:
- Costante dielettrica ben controllata di 2,94 ± 0,05 a 10 GHz e 23°C
- Tangente di perdita bassa di 0,0021 a 10 GHz, 23°C e umidità relativa del 50%
- Temperatura di decomposizione superiore a 500°C
- Assorbimento di umidità di soli 0,04%
- CTE di 24 ppm/°C (asse X), 23 ppm/°C (asse Y), 98 ppm/°C (asse Z)
- Basso PIM di -159 dBc a spessore di 30 mils
- Tempo di delaminazione di oltre 60 minuti

Vantaggi:
- Ampia gamma di applicazioni grazie alle eccellenti proprietà elettriche e meccaniche
- Miglioramento della capacità di gestione della potenza
- maggiore efficienza dell'antenna da bassa perdita
- Mantenere l'integrità meccanica durante la produzione e l'assemblaggio
- Indice di infiammabilità UL 94-V0
- eccellente stabilità dimensionale per prestazioni di circuito ripetibili
- Miglioramento dei rendimenti industriali

Dettagli della costruzione:
Questo PCB rigido a 2 strati utilizza strati di rame da 35 μm su un laminato AD300D di spessore di 1,016 mm (40 mil).1 mm e tolleranza dimensionale limitata di ±0.15 mm. Ha una traccia minima di 4/4 millimetri e 0,3 mm di dimensione minima del foro. Non ci sono vie cieche su questo progetto.strati di rame sono rifiniti con 20 μm di rivestimento e una finitura superficiale in oro per immersioneLo strato superiore presenta una vetrina nera, mentre lo strato inferiore non ha vetrina o maschera di saldatura.

Statistiche sui PCB:

12 componenti
28 cuscinetti in totale (19 per il foro, 9 per il lato superiore SMT, 0 per il lato inferiore SMT)
27 vie
2 reti
Test elettrici al 100% prima della spedizione

La grafica del PCB è fornita in formato Gerber RS-274-X e la scheda soddisfa il rigoroso standard IPC-Class-2.

Applicazioni:

Il PCB AD300D è una scelta eccellente per applicazioni ad alta frequenza come:

Antenne per stazioni base di infrastrutture cellulari
Sistemi di antenne telematiche per autoveicoli
Antenne radio satellitari commerciali

Questo PCB ad alte prestazioni è disponibile in tutto il mondo.
