2 strati DiClad 870 RF PCB 5mil 0.2mm ENIG Nessuna maschera di saldatura

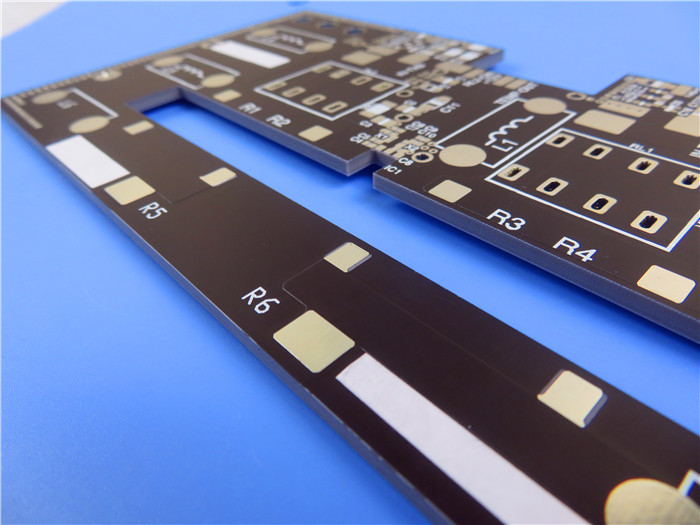

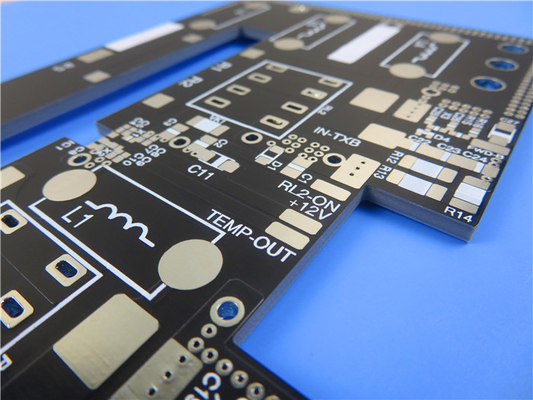

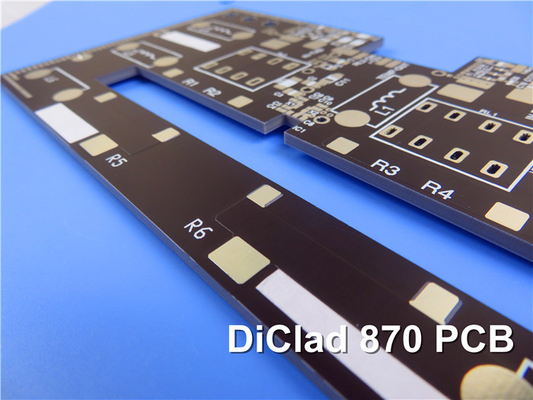

Oggi, introdurremo un PCB appena spedito basato su laminati DiClad 870.

Introduzione di DiClad 870:

I laminati Rogers DiClad 870 sono tessuti in fibra di vetro rinforzata, composti a base di PTFE che offrono una costante dielettrica inferiore per l'uso come substrati di schede di circuiti stampati.Utilizzando meno strati di fibra di vetro tessuta e un rapporto più elevato di contenuto di PTFE, i laminati DiClad 870 offrono costanti dielettriche (Dk) e fattori di dissipazione inferiori ad uno spessore simile a quello degli altri laminati della serie DiClad.Il rinforzo in fibra di vetro tessuto di DiClad 870 offre una maggiore stabilità dimensionale rispetto ai laminati PTFE rinforzati in fibra di vetro non tessuta di costanti dielettrici similiI strati di fibra di vetro rivestiti nei materiali DiClad 870 sono allineati nella stessa direzione.

Caratteristiche:

Costante dielettrica (Dk) di 2,33 a 10 GHz e 1 MHz, 50% RH
Fattore di dissipazione di 0,0013 a 10 GHz, 0,0009 a 1 MHz, 50% RH
Assorbimento dell'umidità 0,02%
CTE nell'asse X di 17 ppm/°C, nell'asse Y di 29 ppm/°C e nell'asse Z di 217 ppm/°C
Copper Peel Strength di 14 lbs/in
UL 94-V0 Fammabilità
Sparizione di gas da parte della NASA: perdita totale di massa dello 0,01%, volatili raccolti dello 0,01%, vapore acqueo recuperato dello 0,01%

Vantaggi:

Tangente a perdite estremamente basse
Eccellente stabilità dimensionale
Uniformità delle prestazioni del prodotto
Le proprietà elettriche sono molto uniformi in tutte le frequenze
Prestazioni meccaniche costanti
Eccellente resistenza chimica
Absorzione di umidità più bassa tra i compositi a base di PTFE
Dk stabile su un ampio intervallo di frequenze
Basso Dk supporta larghezze di linea più ampie per minori perdite di inserimento

PCB stackup:
L'accoppiamento PCB per il laminato DiClad 870 è un design rigido a 2 strati. È costituito da strati di rame da 35 μm in alto e in basso, con uno strato dielettrico DiClad 870 di 0,127 mm (5 mil) di spessore nel mezzo.

Dettagli di costruzione del PCB:
Le dimensioni della scheda sono di 63,44 mm x 49,5 mm, con una tolleranza di ± 0,15 mm. Il requisito minimo di traccia/spazio è di 4/5 mil, e la dimensione minima del foro è di 0,20 mm.Non ci sono vie cieche utilizzate nel progettoLo spessore del pannello finito è di 0,2 mm e il peso del rame sugli strati esterni è di 1 oz (1,4 mil).Non si utilizza la pellicola di seta o la maschera di saldatura sulla tavola.

Statistiche sui PCB:

Questo PCB ha un totale di 4 componenti. Ci sono 8 pad totali, di cui 5 sono attraverso il buco e 3 sono SMT sul lato superiore.

Artwork fornito:La grafica di questo PCB è fornita in formato Gerber RS-274-X.

Standard accettato:Il PCB è fabbricato secondo lo standard IPC-Class-2.

Disponibilità:Questo PCB è disponibile in tutto il mondo.

Applicazioni tipiche:
Reti di alimentazione radar
Reti di serie in fase commerciali
Antenne per stazioni base a bassa perdita
Sistemi di guida
Antenne radio digitali
Filtri, accoppiatori, LNA
