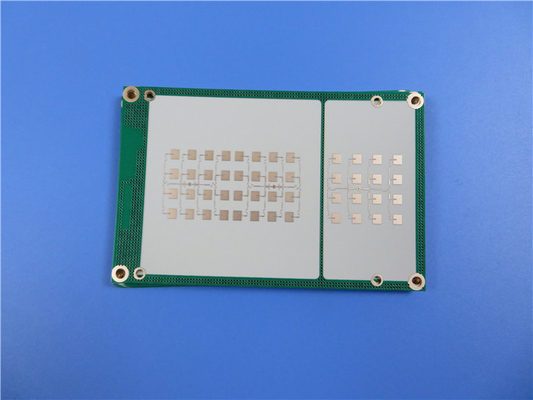

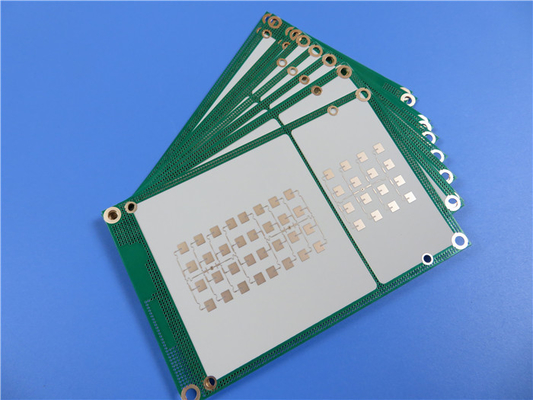

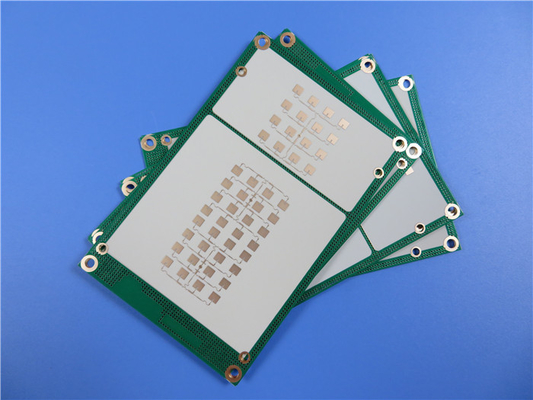

20mil 0.6mm RF-10 PCB Circuito a doppio lato PCB veloci

Il substrato RF-10 è un materiale composito all'avanguardia, che combina PTFE con ceramica e fibra di vetro tessuta.Prodotto con alta costante dielettrica e basso fattore di dissipazione, RF-10 offre prestazioni e affidabilità eccezionali per i circuiti RF. Il suo sottile rinforzo in fibra di vetro tessuto garantisce basse perdite dielettriche, maggiore rigidità,e maggiore stabilità dimensionale per i circuiti multistrato.

Inteso a soddisfare le esigenze del settore, RF-10 fornisce una soluzione conveniente senza compromettere i tempi di consegna.RF-10 riduce al minimo le perdite di inserimento a frequenze più elevate, in cui le perdite da effetto cutaneo sono significative.

Caratteristiche chiave:

Costante dielettrica: RF-10 vanta una costante dielettrica di 10,2 ± 0,3 a 10 GHz, facilitando la riduzione delle dimensioni del circuito RF e una migliore prestazione.
Fattore di dissipazione: con un fattore di dissipazione di 0,0025 a 10 GHz, RF-10 garantisce una perdita minima di energia e la massima integrità del segnale.
Alta conduttività termica: RF-10 presenta un'elevata conduttività termica di 0,85 W/mk (Unclad), consentendo una gestione termica efficiente.
Stabilità dimensionale: gode di un'eccellente stabilità dimensionale, garantendo prestazioni precise e affidabili.
Basso assorbimento dell'umidità: con un tasso di assorbimento dell'umidità di soli 0,08%, RF-10 mantiene prestazioni costanti anche in condizioni umide.
Classificazione di infiammabilità: RF-10 è classificato V-0, garantendo elevati standard di sicurezza per le vostre applicazioni.

Vantaggi:

Riduzione delle dimensioni: l'alta costante dielettrica di RF-10 consente di progettare circuiti RF compatti.
Stabilità dimensionale: esperienza di maggiore affidabilità e precisione con l'eccellente stabilità dimensionale di RF-10.
Tolleranza DK stretta: RF-10 offre una tolleranza stretta della costante dielettrica di 10,2 ± 0.3, garantendo prestazioni precise e costanti.
Gestione termica migliorata: l'elevata conduttività termica di RF-10 facilita un'efficiente dissipazione del calore, salvaguardando i componenti critici.
Adesione eccellente: RF-10 mostra un'eccellente adesione alle superfici lisce di rame, garantendo circuiti affidabili e durevoli.
Bassa espansione: il basso coefficiente di espansione termica X, Y e Z (CTE) di RF-10 riduce al minimo il rischio di deformazione o delaminazione.
Rapporto prezzo/prestazioni: RF-10 offre prestazioni eccezionali a un prezzo eccellente.

Le specifiche di questo PCB includono uno stackup rigido a 2 strati con strati di rame da 35 μm su entrambi i lati.3 mm. Lo spessore del pannello finito è di 0,6 mm, e presenta un peso di rame di 1 oz sugli strati esterni con uno spessore di 20 μm tramite rivestimento.e non c' è la maschera di seta o di saldatura su entrambi i latiOgni PCB subisce un test elettrico al 100% per garantire la qualità.

Le statistiche sui PCB comprendono 11 componenti, 38 pad (14 pad per il buco e 24 pad SMT per la parte superiore), 17 vias e 2 reti.

Standard di qualità: fabbricato secondo gli standard IPC-Class-2, garantendo prestazioni affidabili.

Disponibilità: i PCB RF-10 sono disponibili in tutto il mondo, soddisfacendo la domanda globale.

Il PCB RF-10 trova applicazioni nelle antenne a patch a microstrip, nelle antenne GPS, nei componenti passivi, nei sistemi di prevenzione delle collisioni degli aerei e nei componenti satellitari.Le sue caratteristiche di elevate prestazioni e affidabilità lo rendono una scelta adatta per applicazioni RF esigenti in vari settori industriali.

In sintesi, il PCB RF-10 è progettato per soddisfare i requisiti più esigenti delle applicazioni RF.RF-10 offre prestazioni e affidabilità senza pari.
