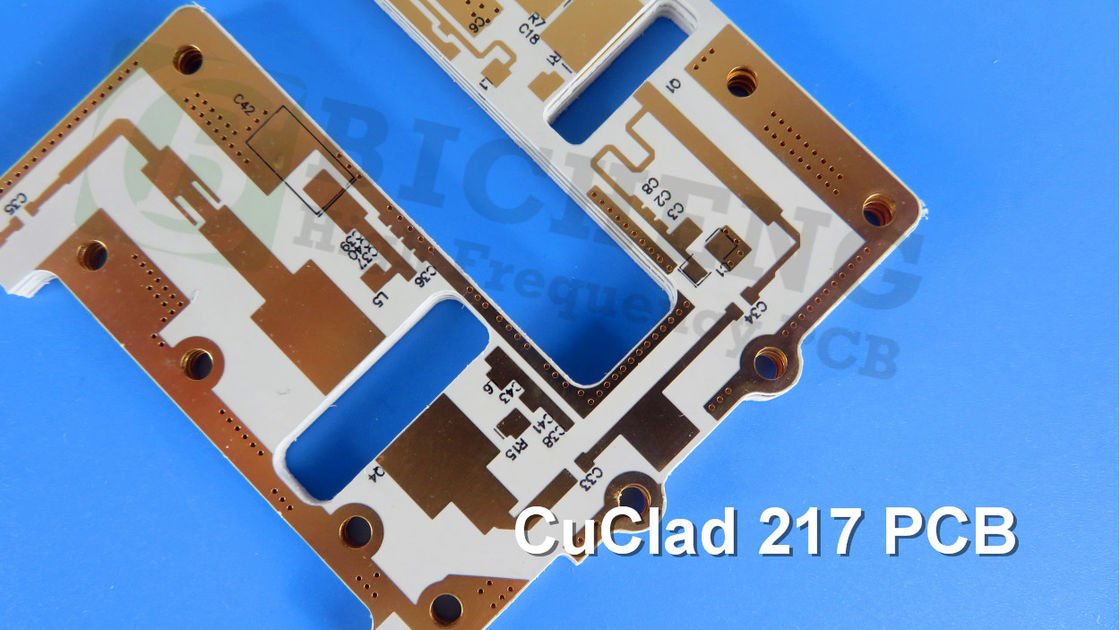

10 mil CuClad 217 PCB 2-livello 0,3 mm Immersione argento

Introducendo il CuClad 217 PCB, un nuovo prodotto che sfrutta le caratteristiche avanzate dei laminati Rogers CuClad 217.tessuti in fibra di vetro con materiali compositi PTFE controllati con precisioneIl PCB CuClad 217 si distingue per le sue prestazioni impressionanti, con una bassa costante dielettrica (Dk) di 2,17 o 2.20La sua costruzione incrociata garantisce l'isotropia elettrica e meccanica all'interno del piano, con conseguente maggiore propagazione del segnale e un rapporto segnale-rumore superiore.

Caratteristiche chiave:

Costante dielettrica: DK 2,17 o 2,2 a 10 GHz / 1MHz
Fattore di dissipazione: 0,0009 a 10 GHz
Basso assorbimento dell'umidità: 0,02%
Forte resistenza al peeling: 14 lbs/in
Basso rilascio di gas: perdita totale di massa (TML) 0,01%, materiale condensabile volatile raccolto (CVCM) 0,01%, recupero di vapore acqueo zero (WVR)
Fibra di vetro tessuta incrociata con elevato rapporto tra PTFE e vetro
Miglioramento dell'uniformità della costante dielettrica


Vantaggi:

Dk stabile su un ampio intervallo di frequenze
Consente larghezze di linea più ampie per minori perdite di inserimento
Basse perdite di circuito ad alte frequenze
Miglioramento della stabilità dimensionale per una maggiore flessibilità del progetto
Permette di soddisfare specifiche rigorose
Isotropia elettrica e meccanica nel piano X-Y
Ideale per circuiti sensibili alle variazioni della costante dielettrica

Dotato di uno stackup rigido a 2 strati, il PCB CuClad 217 è costituito da uno strato di rame da 35 μm, un nucleo Rogers CuClad 217 da 0,254 mm (10 mil) e un altro strato di rame da 35 μm.

Viene fornito in dimensioni precise di 106,8 mm x 51,8 mm (1 PCS) con una tolleranza di +/- 0,15 mm. Il PCB supporta una traccia minima / spazio di 6/5 mil e una dimensione minima del foro di 0,35 mm.Non comprende le vie cieche. Con uno spessore di tavola di 0,3 mm e un peso di rame di 1,4 ml sugli strati esterni, il PCB CuClad 217 garantisce prestazioni ottimali.È caratterizzato da uno spessore di 20 μm attraverso il rivestimento e da una finitura di superficie argento per immersione per un'eccellente conduttività e resistenza alla corrosione.

Il PCB non include schermo di seta o maschera di saldatura. Ogni PCB subisce un rigoroso test elettrico al 100% prima della spedizione per garantire una funzionalità ottimale.

Con 27 componenti e un totale di 103 pad, tra cui 78 pad per buchi e 25 pad per la tecnologia di montaggio in superficie superiore (SMT), il CuClad 217 PCB offre ampia flessibilità per vari progetti.È composto da 15 vie e 2 reti., consentendo un'efficiente routing e connettività del segnale.

Risponde agli standard di qualità IPC-Class-2, il CuClad 217 PCB garantisce prestazioni e affidabilità di alta qualità.consentire ai clienti di varie località di sperimentare le sue caratteristiche eccezionali.

Il CuClad 217 PCB trova applicazioni in una serie di campi, tra cui radar, contromisure elettroniche, misure di supporto elettronico e componenti a microonde come LNA, filtri e accoppiatori.Le sue proprietà eccellenti lo rendono la scelta ideale per applicazioni elettroniche impegnative che richiedono elevate prestazioni e affidabilità.
