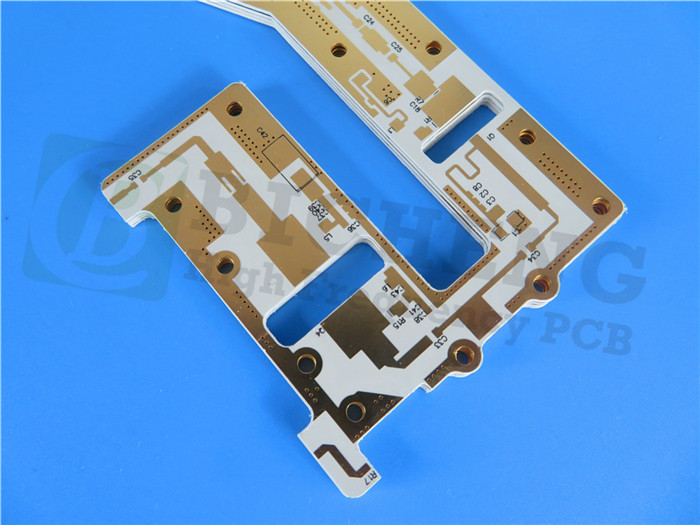

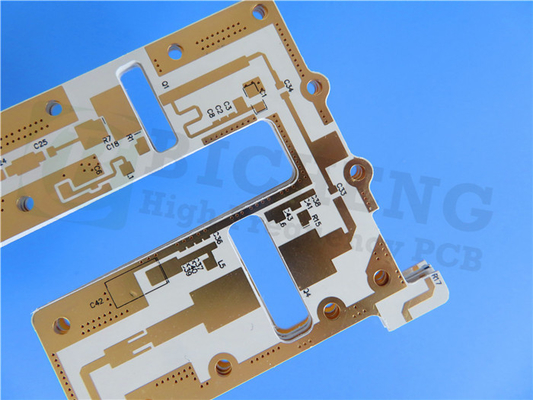

30 mil DiClad 527 PCB 2 strati Immersione Argento Bianco Silkscreen

Introducendo il PCB DiClad 527, un prodotto appena spedito che utilizza i laminati Rogers DiClad 527.Materiali compositi a base di PTFE specificamente progettati per essere utilizzati come substrati di schede di circuiti stampatiIl DiClad 527 offre un rapporto più elevato di rinforzo in fibra di vetro rispetto al contenuto di PTFE, con conseguente amplificazione di una serie di caratteristiche.

Caratteristiche:

Diametro della costante dielettrica (Dk): da 2,4 a 2,6 a 10 GHz e 1 MHz, 50% RH
Fattore di dissipazione: 0,0017 a 10 GHz, 0,0010 a 1 MHz, 50% RH
TcDK (coefficiente di temperatura di Dk): -153 ppm/°C, funzionante da -10°C a 140°C a 10 GHz
Basso assorbimento dell'umidità: 0,03%
Coefficiente di espansione termica (CTE): asse X - 14 ppm/°C, asse Y - 21 ppm/°C, asse Z - 173 ppm/°C


Vantaggi:

Tangente a perdite estremamente basse
Eccellente stabilità dimensionale
Prestazioni dei prodotti coerenti
Proprietà elettriche uniformi attraverso le frequenze
Performance meccanica affidabile
Eccellente resistenza chimica
Dk stabile su un ampio intervallo di frequenze
Basse perdite di circuito ad alte frequenze
Dislivello minimo delle prestazioni in ambienti ad alta umidità

Il circuito a circuito stampato DiClad 527 è dotato di uno stackup rigido a 2 strati per una costruzione robusta.Spessore di 762 mm (30 mil)L'accoppiamento è completato con Copper Layer 2, corrispondente allo stesso spessore di 35 μm. Questa configurazione garantisce prestazioni affidabili ed efficiente trasmissione del segnale in tutto il circuito.

Quando si tratta di dettagli di costruzione, il PCB DiClad 527 offre specifiche precise per soddisfare le vostre esigenze.con una tolleranza di +/- 0.15 mm. La traccia minima/spazio è di 4/4 mil, consentendo la progettazione di circuiti complessi.il PCB può ospitare vari tipi di componenti e facilita un'assemblaggio efficiente.

Il design del PCB esclude i vias ciechi, semplificando il processo di produzione.Il peso del rame è fissato a 1 oz (1.4 mils) per gli strati esterni, garantendo una gestione termica efficiente e una conduttività affidabile.

Per la finitura superficiale, il PCB DiClad 527 utilizza l'argento immersivo, fornendo eccellente conduttività e resistenza alla corrosione.che consentono una facile identificazione e assemblaggio dei componentiLa maschera di saldatura superiore è verde, offrendo protezione e isolamento per le tracce di rame.L'assenza di una serigrafia inferiore e di una maschera di saldatura inferiore semplifica il processo di produzione mantenendo la funzionalità.

Per garantire la massima qualità, ogni PCB DiClad 527 subisce un test elettrico al 100% prima della spedizione.ti dà fiducia nelle sue prestazioni.

Con 21 componenti e un totale di 83 pad, il PCB offre versatilità per vari progetti elettronici.fornire opzioni per diverse tecniche di posizionamento e assemblaggio dei componentiIl PCB comprende 23 vie per un'efficiente routing e connettività del segnale.

Il formato di grafica per il PCB DiClad 527 è Gerber RS-274-X, uno standard ampiamente accettato nel settore.È disponibile per la spedizione in tutto il mondo, permettendo di accedere a questo PCB avanzato per i vostri progetti, non importa la vostra posizione.

Applicazioni tipiche:

Reti di alimentazione radar
Reti di serie in fase commerciale
Antenne per stazioni base a bassa perdita
Sistemi di guida
Antenne radio digitali
Filtri, accoppiatori, LNA
