Introduzione del PCB RT/duroide 6035HTC, una soluzione ad alte prestazioni progettata per applicazioni RF e microonde ad alta potenza.Prodotto con materiali avanzati per circuiti ad alta frequenza della Rogers Corporation, questo PCB offre un'eccezionale affidabilità e capacità di gestione della potenza.
Caratteristiche:
DK: 3,5 +/- 0,05 a 10 GHz/23°C
Fattore di dissipazione: 0,0013 a 10 GHz/23°C
Coefficiente termico della costante dielettrica: -66 ppm/°C
Assorbimento dell'umidità: 0,06%
Conduttività termica: 1,44 W/m/K a 80°C
CTE (coefficiente di espansione termica): asse X: 19 ppm/°C, asse Y: 19 ppm/°C, asse Z: 39 ppm/°C
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.50±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.6 |
Z |
|
8 GHz - 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0013 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 66 |
Z |
ppm/°C |
-50 °C a 150 °C |
mod IPC-TM-650, 2.5.5.5 |
| Resistenza al volume |
108 |
|
MΩ.cm |
A |
IPC-TM-650, 2.5.17.1 |
| Resistenza superficiale |
108 |
|
MΩ |
A |
IPC-TM-650, 2.5.17.1 |
| Stabilità dimensionale |
- 0,11 - 0.08 |
CMD MD |
mm/m (mils/pollici) |
0Spessore dopo incisione "+E4/105 |
IPC-TM-650 2.4.39A |
| Modulo di trazione |
329 244 |
MD CMD |
kpsi |
40 ore @23°C/50RH |
ASTM D638 |
| Assorbimento di umidità |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coefficiente di espansione termica (-50 °C a 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% RH |
IPC-TM-650 2.4.41 |
| Conduttività termica |
1.44 |
|
W/m/k |
80°C |
ASTM C518 |
| Densità |
2.2 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Forza della buccia di rame |
7.9 |
|
pi |
20 secondi @ 288 °C |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi:
Alta conduttività termica: consente una dissipazione del calore efficiente e temperature di funzionamento più basse per applicazioni ad alta potenza.
Eccellente prestazione ad alta frequenza: basse perdite di inserimento e affidabile stabilità termica delle tracce garantiscono un'integrità ottimale del segnale.
Superiore potenza: progettato per gestire applicazioni RF e microonde ad alta potenza con un'affidabilità eccezionale.

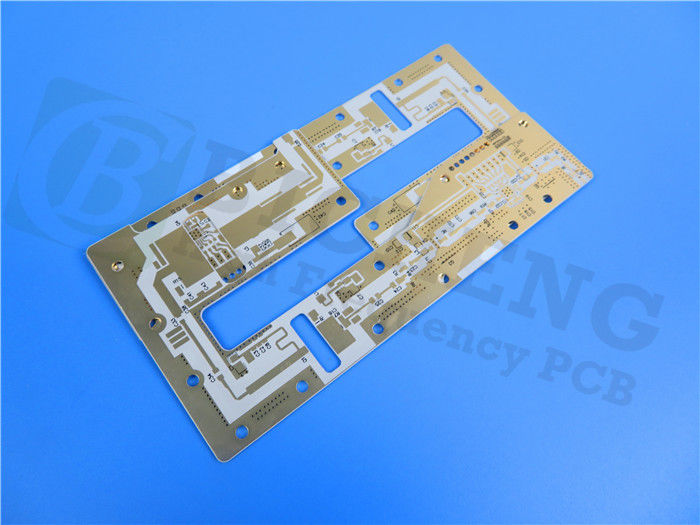

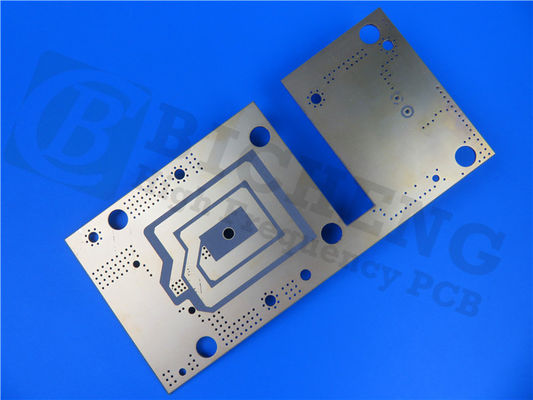

Il PCB RT/duroid 6035HTC è un PCB rigido a due strati con uno strato di rame di spessore di 35 μm su ciascun lato e uno spessore di nucleo RT/duroid 6035HTC di 0,254 mm (10 mil).91 mm x 108.31mm, offre ampio spazio per i tuoi disegni mantenendo un fattore di forma compatto.
Questo PCB supporta disegni di circuiti complessi e precisi, offrendo una traccia/spazio minima di 4/5 millimetri e una dimensione minima del foro di 0,3 mm. Ha uno spessore di scheda finito di 0.3 mm e un peso di rame finito di 1 oz (1.4 mil) sugli strati esterni, garantendo durabilità e affidabilità.
| Materiale per PCB: |
PTFE composti di ceramica |
| Indicazione: |
NT1comunicazione |
| Costante dielettrica: |
3.50±0.05 |
| Numero di strati: |
PCB a doppio strato, a più strati e ibridi |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del laminato: |
10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Il PCB RT/duroide 6035HTC subisce test rigorosi, con test elettrici al 100% eseguiti prima della spedizione, e soddisfa gli standard di qualità IPC-Classe 2.garantire un facile accesso a questa soluzione ad alte prestazioni.
Con 35 componenti, 112 pad totali, 74 pad per il buco, 38 pad SMT superiori e 64 vie, il PCB RT/duroide 6035HTC offre versatilità e flessibilità per i tuoi progetti.Trova applicazioni in amplificatori RF e microonde ad alta potenza, amplificatori di potenza, accoppiatori, filtri, combinatori e divisori di potenza.
