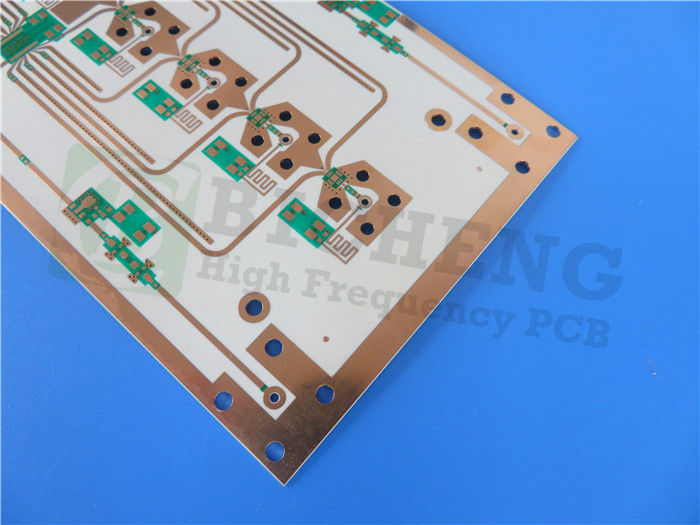

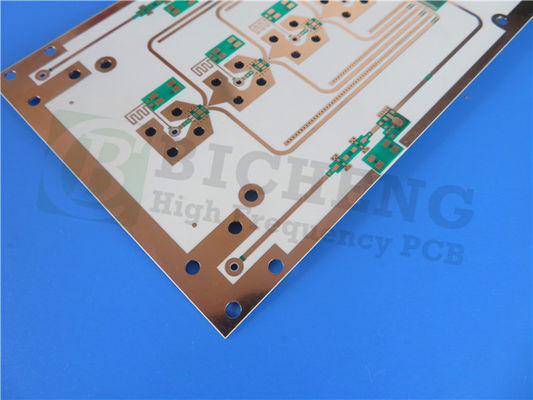

10 mil WL-CT300 PCB a doppia immersione per applicazioni ad alta frequenza

Vi presentiamo il nostro nuovo PCB basato su WL-CT300. Il laminato in rame coperto da tessuto in fibra di vetro in polimero organico WL-CT300 prodotto da Wangling.Il WL-CT300 è un materiale ad alta frequenza basato su resina termo-resistenteLa sua composizione comprende resina di idrocarburi, ceramica e tessuto in fibra di vetro nello strato dielettrico,fornendo eccellenti caratteristiche di bassa perdita essenziali per i progetti ad alta frequenza. Con una lavorazione semplificata dei PCB rispetto ai materiali PTFE e una stabilità e consistenza superiori nei circuiti, il WL-CT300 è un sostituto ideale per prodotti stranieri simili.

Caratteristiche chiave:
1Costante dielettrica di 3,0 a 10 GHz/23°C, che garantisce una trasmissione del segnale affidabile nelle applicazioni ad alta frequenza.
2Fattore di dissipazione di 0,003 a 10 GHz, riducendo al minimo la perdita di segnale e mantenendo l'integrità del segnale.
3. eccellente coefficiente termico della costante dielettrica (TCDK) di 27 ppm/°C, che garantisce prestazioni stabili a diverse temperature.
4. Alta conduttività termica di 0,41 W/MK, che facilita una dissipazione del calore efficiente e una gestione termica.
5Basso assorbimento di umidità dello 0,15%, mantenendo proprietà elettriche costanti anche in ambienti umidi.
6. Coefficiente di espansione termica (CTE) di rame corrispondente nell'asse X (15 ppm/°C), nell'asse Y (14 ppm/°C) e nell'asse Z (31 ppm/°C), riducendo il rischio di stress meccanico e garantendo la stabilità dimensionale.

PCB stackup:
Il PCB WL-CT300 presenta una costruzione rigida a due strati con specifiche precise:


- Copper_layer_1: 35 μm
- WL-CT300 strato centrale: 0,254 mm (10 mil)
- Copper_layer_2: 35 μm

Dettagli di costruzione del PCB:
Per soddisfare le vostre esigenze specifiche, il PCB WL-CT300 offre i seguenti dettagli di costruzione:
- Dimensioni della scheda: 167,8 mm x 91,6 mm, consentendo un singolo PCB in ciascun ordine con una tolleranza di +/- 0,15 mm.
- Traccia/spazio minimo: 4/5 mils, consentendo la progettazione di circuiti complessi e un'elevata densità di imballaggio.
- Dimensione minima dell'apertura: 0,3 mm, consentendo la flessibilità del montaggio dei componenti.
- Nessun via cieco, semplificando il processo di produzione.
- spessore del cartone finito: 0,3 mm, che contribuisce al suo fattore di forma compatto.
- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni, garantendo robusta conduttività e durata.
- attraverso spessore di rivestimento: 20 μm, favorendo un'interconnessione affidabile tra gli strati.
- Finitura superficiale: argento immersivo, miglioramento della solderabilità e della resistenza alla corrosione.
- Nessuna maschera di seta o saldatura, che si traduce in un aspetto pulito e minimalista.
- Ogni PCB viene sottoposto a un esame elettrico completo al 100% prima della spedizione, garantendo il rispetto degli standard di qualità.

Statistiche sui PCB:
Questo PCB supporta un totale di 41 componenti, con 190 pad disponibili per l'integrazione senza soluzione di continuità dei componenti.Non ci sono tamponi SMT in bassoCon 162 vie e 2 reti, questo PCB facilita un'efficiente routing e connettività del segnale.

Artwork e standard:
Questo PCB accetta la grafica Gerber RS-274-X, semplificando il processo di produzione. Aderisce allo standard IPC-Class-2, garantendo elevata affidabilità e prestazioni. Questo PCB è disponibile in tutto il mondo,rendendolo facilmente accessibile per varie applicazioni.

Applicazioni tipiche:
Il PCB WL-CT300 trova applicazioni in una vasta gamma di settori, tra cui:
- antenne di stazioni base e antenne satellitari per una comunicazione wireless affidabile.
- Radar, sensori e sistemi di navigazione per l'assistenza avanzata al conducente.
- Amplificatori di potenza per un'amplificazione efficiente del segnale.
- Capi satellitari ad alta frequenza per le comunicazioni satellitari.
- Dispositivi RF e filtri per una manipolazione precisa del segnale.
- antenne WIMAX e antenne distribuite per la comunicazione a banda larga senza fili.

Con le sue caratteristiche eccezionali, la conformità agli standard e la disponibilità globale, il PCB WL-CT300 è una scelta affidabile per applicazioni ad alta frequenza in vari settori.
